中南大学化工原理实验报告

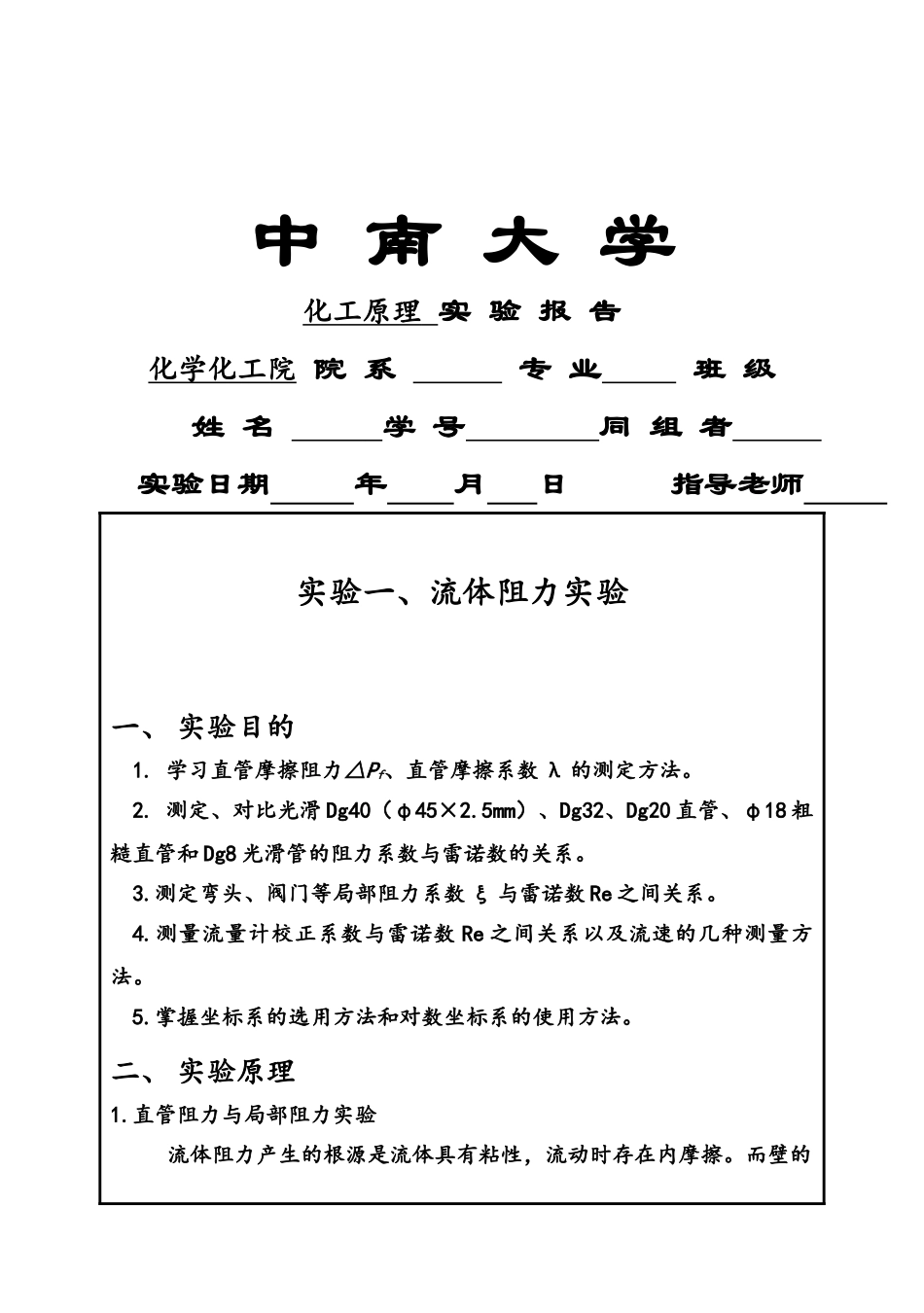

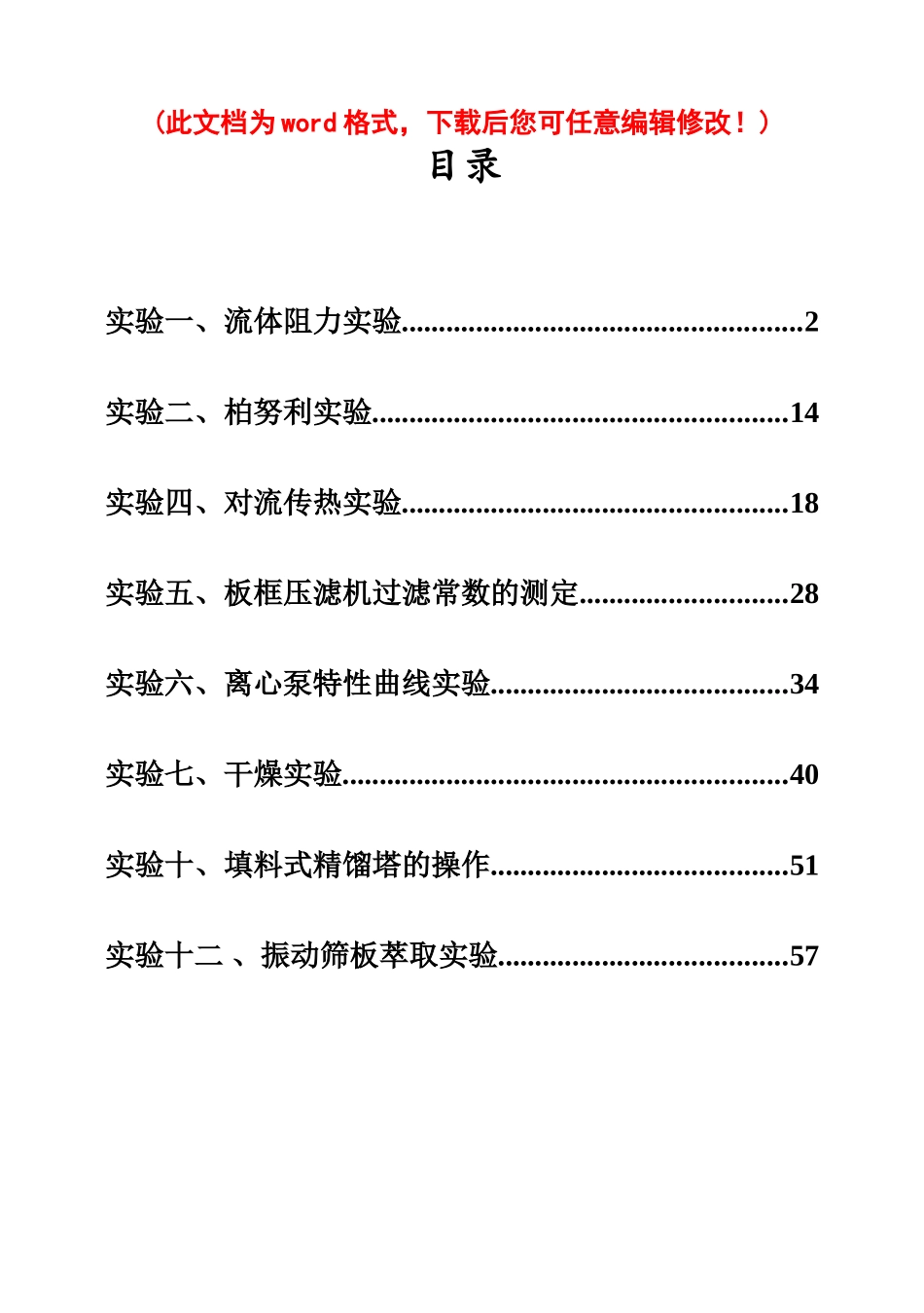

(此文档为 word 格式，下载后您可任意编辑修改！)目录实验一、流体阻力实验......................................................2实验二、柏努利实验........................................................14实验四、对流传热实验....................................................18实验五、板框压滤机过滤常数的测定............................28实验六、离心泵特性曲线实验........................................34实验七、干燥实验............................................................40实验十、填料式精馏塔的操作........................................51实验十二 、振动筛板萃取实验.......................................57中 南 大 学化工原理 实 验 报 告化学化工院 院 系 专 业 班 级姓 名 学 号 同 组 者 实验日期 年 月 日 指导老师 实验一、流体阻力实验一、 实验目的1. 学习直管摩擦阻力△Pf、直管摩擦系数 λ 的测定方法。2. 测定、对比光滑 Dg40（φ45×2.5mm）、Dg32、Dg20 直管、φ18 粗糙直管和 Dg8 光滑管的阻力系数与雷诺数的关系。3.测定弯头、阀门等局部阻力系数 ξ 与雷诺数 Re 之间关系。4.测量流量计校正系数与雷诺数 Re 之间关系以及流速的几种测量方法。5.掌握坐标系的选用方法和对数坐标系的使用方法。二、 实验原理1.直管阻力与局部阻力实验流体阻力产生的根源是流体具有粘性，流动时存在内摩擦。而壁的形状则促使流动的流体内部发生相对运动，为流动阻力的产生提供了条件，流动阻力的大小与流体本身的物理性质、流动状况及壁面的形状等因素有关。流动阻力可分为直管阻力和局部阻力。流体在流动过程中要消耗能量以克服流动阻力。因此，流动阻力的测定颇为重要。从流程图可知水从贮槽由泵输入恒位水槽，再流经管道，经计量槽计量后回到水槽，循环利用。改变流量并测定直管与管件的相应压差，即可测得流体流动阻力。2. 直管阻力磨擦系数 λ 的测定直管阻力是流体流经直管时，由于流体的内摩擦而产生的阻力损失hf 。对于等直径水平直管段根据两测压点间的柏努利方程有：式中：l — 直管长度（m）d — 管内径 （m）ΔP— 流体流经直管的压强降（Pa）u — 流体截面平均流速（ms）ρ— 流体密度（kgm3）由式（1 - 1）可知，欲测定 λ，需知道 I、d、（P1 - P2）、u、ρ等。1） 若测得流体温度，则可查得流体的 ρ ...
