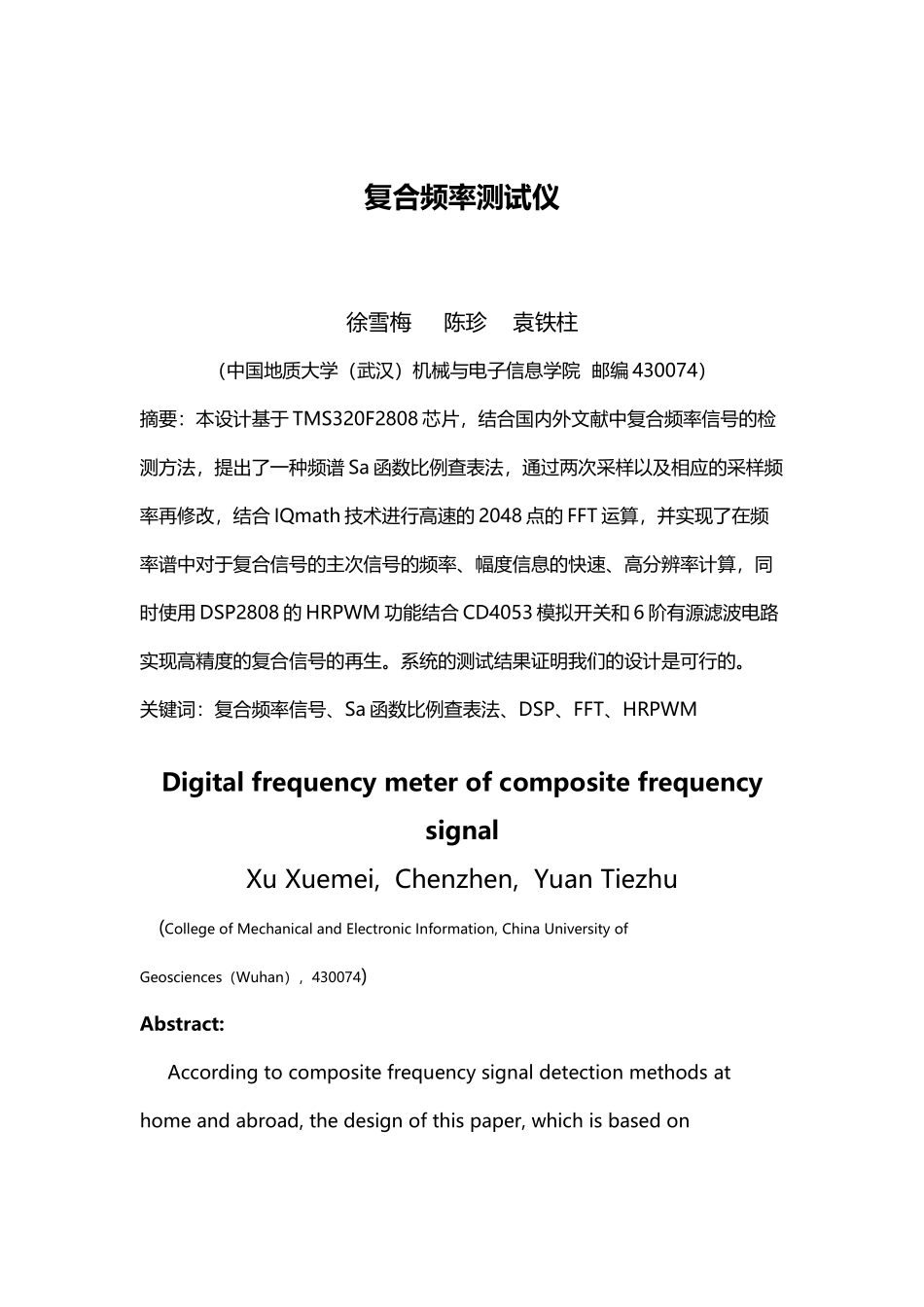

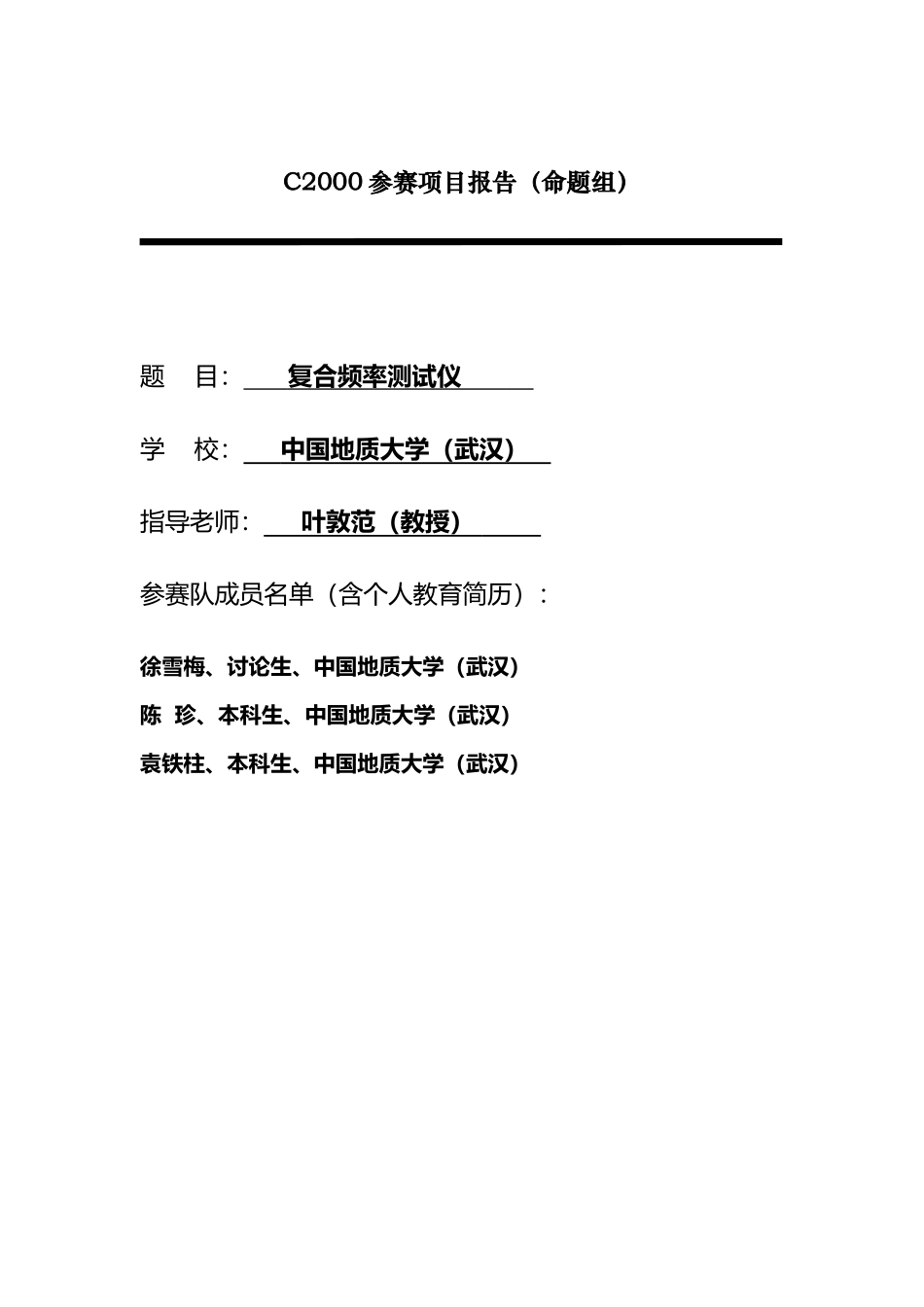

中国地质大学(武汉)_复合频率测试仪_徐雪梅(23 页)Good is good, but better carries it.精益求精，善益求善。C2000 参赛项目报告（命题组）题 目： 复合频率测试仪 学 校： 中国地质大学（武汉） 指导老师： 叶敦范（教授） 参赛队成员名单（含个人教育简历）：徐雪梅、讨论生、中国地质大学（武汉）陈 珍、本科生、中国地质大学（武汉）袁铁柱、本科生、中国地质大学（武汉）复合频率测试仪徐雪梅 陈珍 袁铁柱（中国地质大学（武汉）机械与电子信息学院 邮编 430074）摘要：本设计基于 TMS320F2808 芯片，结合国内外文献中复合频率信号的检测方法，提出了一种频谱 Sa 函数比例查表法，通过两次采样以及相应的采样频率再修改，结合 IQmath 技术进行高速的 2048 点的 FFT 运算，并实现了在频率谱中对于复合信号的主次信号的频率、幅度信息的快速、高分辨率计算，同时使用 DSP2808 的 HRPWM 功能结合 CD4053 模拟开关和 6 阶有源滤波电路实现高精度的复合信号的再生。系统的测试结果证明我们的设计是可行的。关键词：复合频率信号、Sa 函数比例查表法、DSP、FFT、HRPWMDigital frequency meter of composite frequency signalXu Xuemei, Chenzhen, Yuan Tiezhu(College of Mechanical and Electronic Information, China University of Geosciences（Wuhan），430074)Abstract: According to composite frequency signal detection methods at home and abroad, the design of this paper, which is based on TMS320F2808 DSP chip, proposes a kind of Sa function proportion look-up table method of frequency spectrum. Through sampling twice and combing with IQmath technology, as well as appropriate sampling frequency revising, the experiment executed a high-speed FFT operation based on 2048 point and realized fast, high-resolution calculation of the frequency and amplitude information of primary and secondary signals included in the mixed signal. At the same time we realized high-precision regeneration of mixed-signal by using the HRPWM function of TMS320F2808 DSP chip, and analog switches of CD4053 chip as well...
