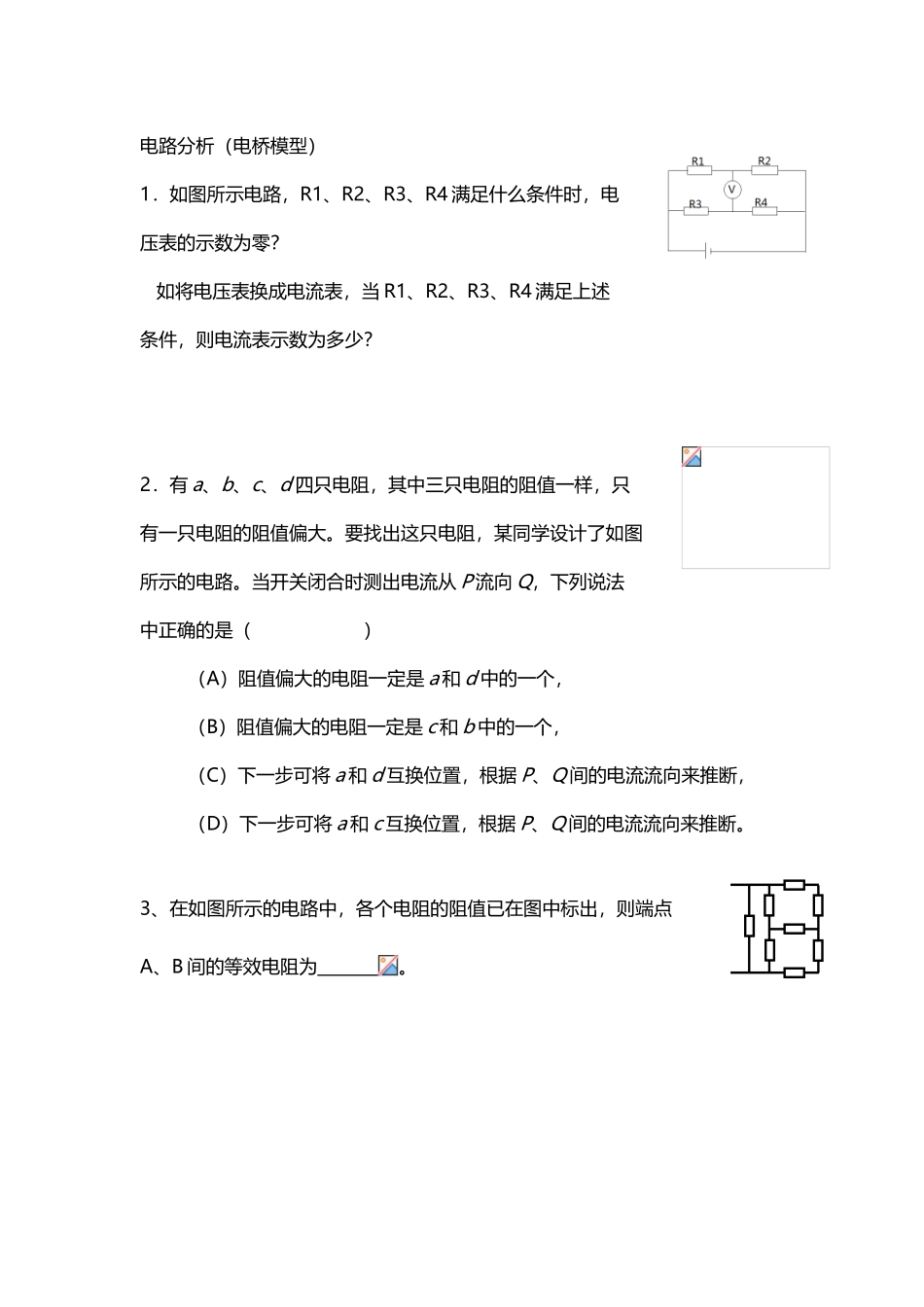

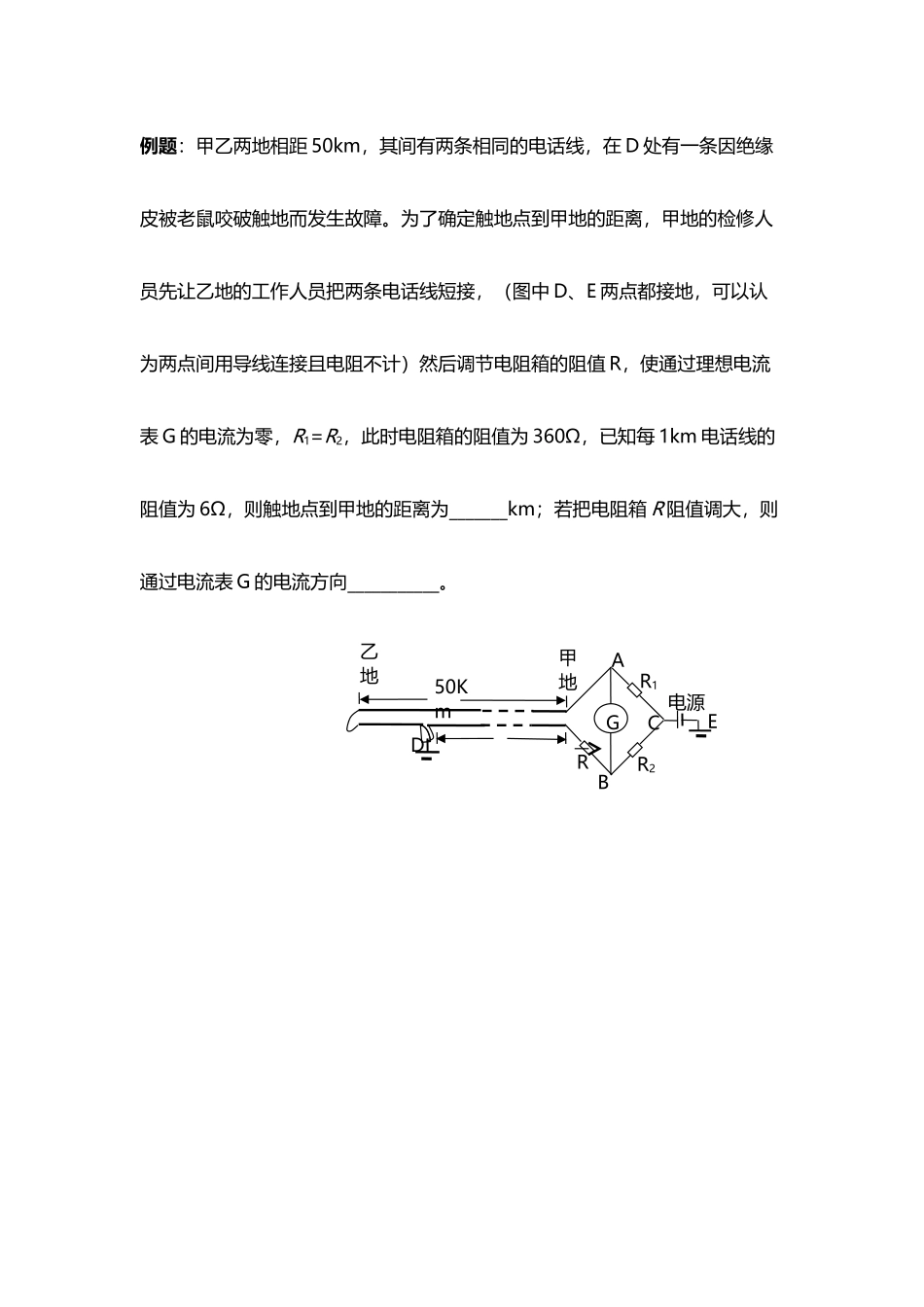

中学物理电路分析电桥模型(1 页)Good is good, but better carries it.精益求精，善益求善。电路分析（电桥模型）1．如图所示电路，R1、R2、R3、R4 满足什么条件时，电压表的示数为零？ 如将电压表换成电流表，当 R1、R2、R3、R4 满足上述条件，则电流表示数为多少？ 2．有 a、b、c、d 四只电阻，其中三只电阻的阻值一样，只有一只电阻的阻值偏大。要找出这只电阻，某同学设计了如图所示的电路。当开关闭合时测出电流从 P 流向 Q，下列说法中正确的是（）（A）阻值偏大的电阻一定是 a 和 d 中的一个，（B）阻值偏大的电阻一定是 c 和 b 中的一个，（C）下一步可将 a 和 d 互换位置，根据 P、Q 间的电流流向来推断，（D）下一步可将 a 和 c 互换位置，根据 P、Q 间的电流流向来推断。3、在如图所示的电路中，各个电阻的阻值已在图中标出，则端点A、B 间的等效电阻为 。例题：甲乙两地相距 50km，其间有两条相同的电话线，在 D 处有一条因绝缘皮被老鼠咬破触地而发生故障。为了确定触地点到甲地的距离，甲地的检修人员先让乙地的工作人员把两条电话线短接，（图中 D、E 两点都接地，可以认为两点间用导线连接且电阻不计）然后调节电阻箱的阻值 R，使通过理想电流表 G 的电流为零，R1=R2，此时电阻箱的阻值为 360Ω，已知每 1km 电话线的阻值为 6Ω，则触地点到甲地的距离为_______km；若把电阻箱 R 阻值调大，则通过电流表 G 的电流方向___________。~。、]。￥【/、【&#};-！>…[…|\.%-~）《~(A甲地乙地R50KmBDCR2R1G电源E
