大型设备及塔器安装吊装方案

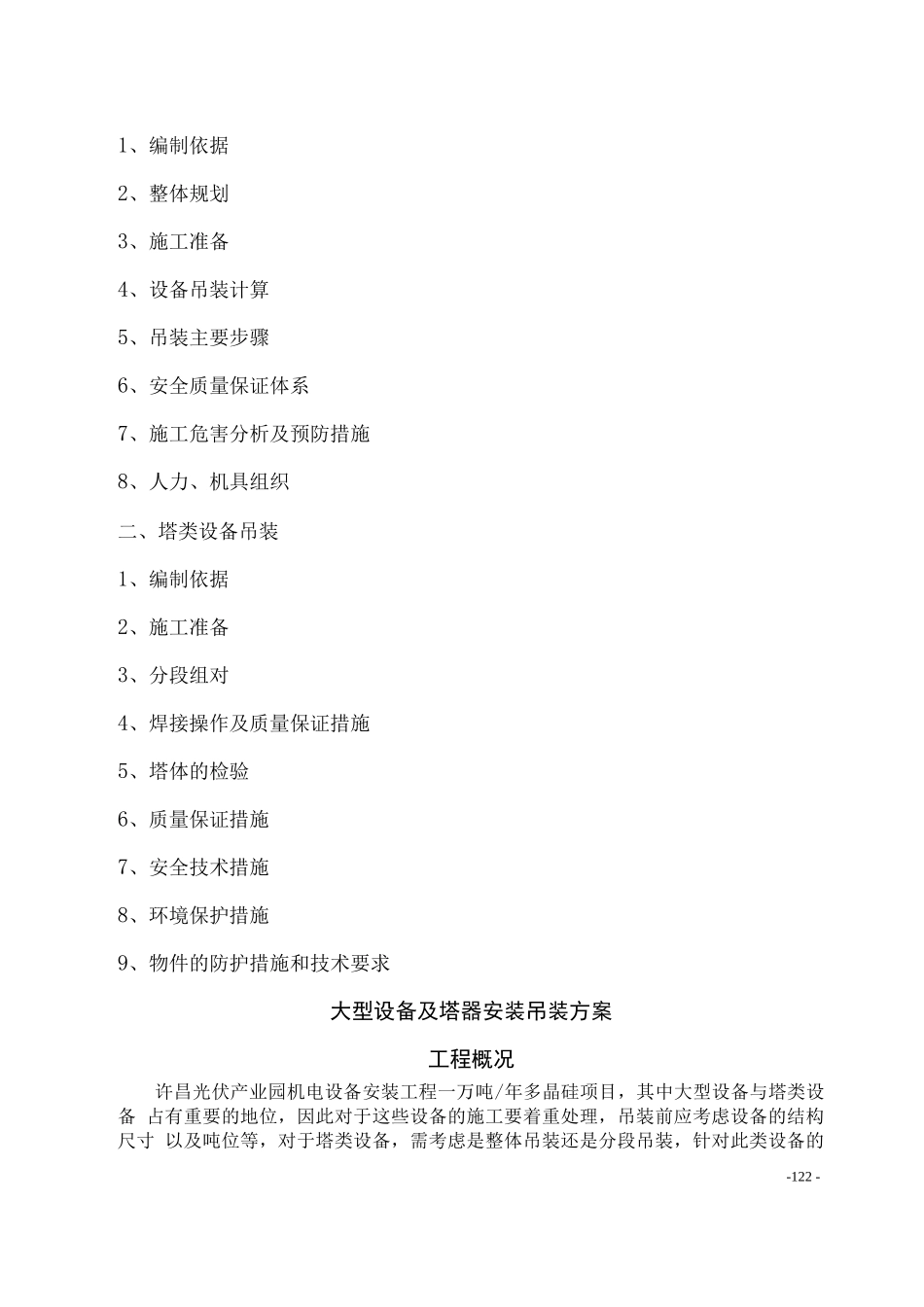

和谐共赢塑造精品质量一流用户满意-121 -许昌光伏产业园机电设备安装工程投标文件 中化二建集团有限公司 I「6 91」许昌光伏产业园机电安装工程大型设备及塔器安装吊装施工方案中化二建集团有限公司二零一一年十月十日目录一、大型设备的吊装安装-122 -1、编制依据2、整体规划3、施工准备4、设备吊装计算5、吊装主要步骤6、安全质量保证体系7、施工危害分析及预防措施8、人力、机具组织二、塔类设备吊装1、编制依据2、施工准备3、分段组对4、焊接操作及质量保证措施5、塔体的检验6、质量保证措施7、安全技术措施8、环境保护措施9、物件的防护措施和技术要求大型设备及塔器安装吊装方案工程概况许昌光伏产业园机电设备安装工程一万吨/年多晶硅项目，其中大型设备与塔类设备 占有重要的地位，因此对于这些设备的施工要着重处理，吊装前应考虑设备的结构尺寸 以及吨位等，对于塔类设备，需考虑是整体吊装还是分段吊装，针对此类设备的和谐共赢塑造精品质量一流用户满意-123 -特性编 写了本方案。一、大型设备的吊装安装1、编制依据1.1 许昌光伏产业园机电设备安装工程施工招标文件1.2 《中低压化工设备施工及验收规范》HGJ209-831. 3《化工塔类设备施工及验收规范》HGJ211-832. 4《起重设备安装工程施工及验收规范》 GB50278-981. 5《石油化工施工安全技术规程》SH3505-20011.6《石油化工吊装工作手册》及有关的吊车性能表1. 7《大型设备吊装工程施工工艺标准》 SH/T3515-20032、整体规划1.1 根据施工现场的实际情况，合理安排设备的吊装顺序。2. 2 在确保吊装工程安全可靠、工艺合理的前提下，卸车和吊装一次完成。采用大 型吊车“单机提升、辅助吊车抬尾”的工艺。3. 3 因施工图纸不详，根据设备单重暂定本设备所用的主吊车使用 300t 汽车起重 机。辅助吊车为一台 150t 汽车吊，配合送尾和溜尾，将设备直立后主吊车吊装就位的 方法进行吊装。为了使主吊车在吊装过程中进入直立状态前能够顺利旋转通过吊装索 具，应采用增加平衡梁的方法，以确保吊装顺利进行。3、施工准备3. 1 地基处理3.1.1 大型吊车行走经过的所有区域内，距离大型吊车 2 米范围内井、池，全部用 细砂填实并沉砂处理。3. 1. 2 吊装时路基板处地耐力达到 10t/m2 以上。3.1 . 3 原土层部分地基处理如下：垫层采用 500mm的鹅卵石人工铺设分层夯实或用 压路机压实；基层采用水泥、粉煤灰、级配碎石 200mm分层夯实或用压路机压实。3.2 ....
