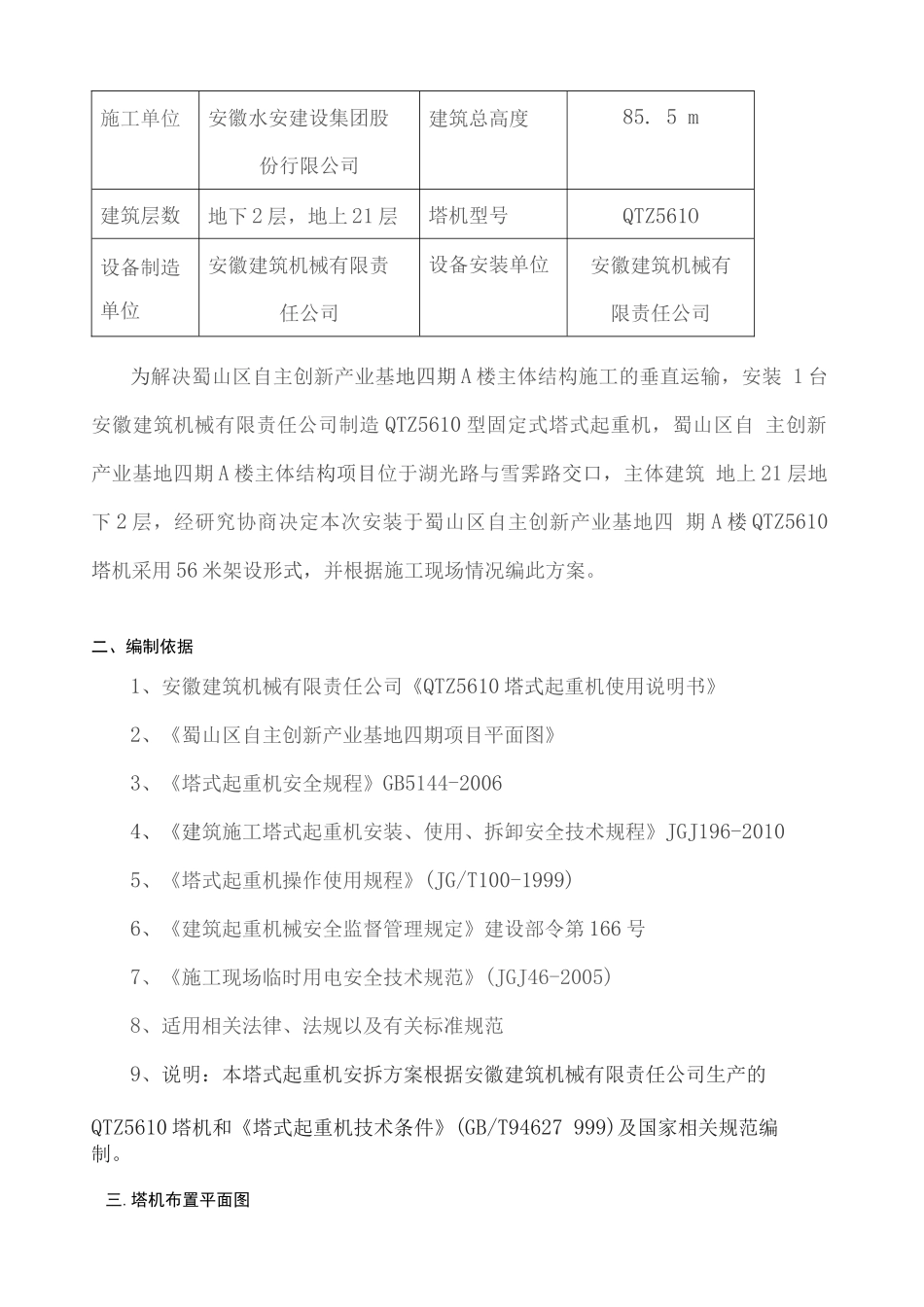

目 录一、工程概况二、编制依据三、塔机布置平面图,剖面图,塔吊轨道图四、塔机概况五、塔机基础施工六、塔机附墙设置七、人员配备及职责八、安装前部署九、安装工具和物资准备十、安装顺序十一、塔机安装流程十二、安全装置的调试十三、安全措施十四、塔吊基础说明十五、塔吊穿地下车库底板基础说明十六、塔吊穿地下室顶板说明-. 工程概况工程名称蜀山区自主创新产业 基地四期 A 楼工程地址湖光路与雪霁路交口建设单位合肥市蜀山区城市建设投资有限责任公司建筑总面积45680. 9 m2监理单位安徽寰宇建设工程咨结构类型框剪结构询有限公司施工单位安徽水安建设集团股份行限公司建筑总高度85. 5 m建筑层数地下 2 层,地上 21 层塔机型号QTZ561O设备制造单位安徽建筑机械有限责任公司设备安装单位安徽建筑机械有限责任公司为解决蜀山区自主创新产业基地四期 A 楼主体结构施工的垂直运输,安装 1 台安徽建筑机械有限责任公司制造 QTZ5610 型固定式塔式起重机,蜀山区自 主创新产业基地四期 A 楼主体结构项目位于湖光路与雪霁路交口,主体建筑 地上 21 层地下 2 层,经研究协商决定本次安装于蜀山区自主创新产业基地四 期 A 楼 QTZ5610塔机采用 56 米架设形式,并根据施工现场情况编此方案。二、编制依据1、安徽建筑机械有限责任公司《QTZ5610 塔式起重机使用说明书》2、《蜀山区自主创新产业基地四期项目平面图》3、《塔式起重机安全规程》GB5144-20064、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20105、《塔式起重机操作使用规程》(JG/T100-1999)6、《建筑起重机械安全监督管理规定》建设部令第 166 号7、《施工现场临时用电安全技术规范》(JGJ46-2005)8、适用相关法律、法规以及有关标准规范9、说明:本塔式起重机安拆方案根据安徽建筑机械有限责任公司生产的QTZ5610 塔机和《塔式起重机技术条件》(GB/T94627 999)及国家相关规范编制。三.塔机布置平面图详图见附页四、塔机概况(1)概述QTZ5610 塔式起重机为固定式水平臂架、小车变幅、双回转、液压顶升、 自升式塔机产品。最大工作幅度 56m;最大起重量为 6 吨;额定起重力矩 630kN ∙ m;独立使用最大起升高度 39m,附着使用最大起升高度 140m。全机 总功率为31.7Kw (不包括顶升机构),起升电动机功率 24/24/5. 4Kw,转速为 1410∕690∕140r∕min,当 a=2 时,速度为 8. 7/40/80 m/min;当 a=4 时,速度为 4. 35/20...
