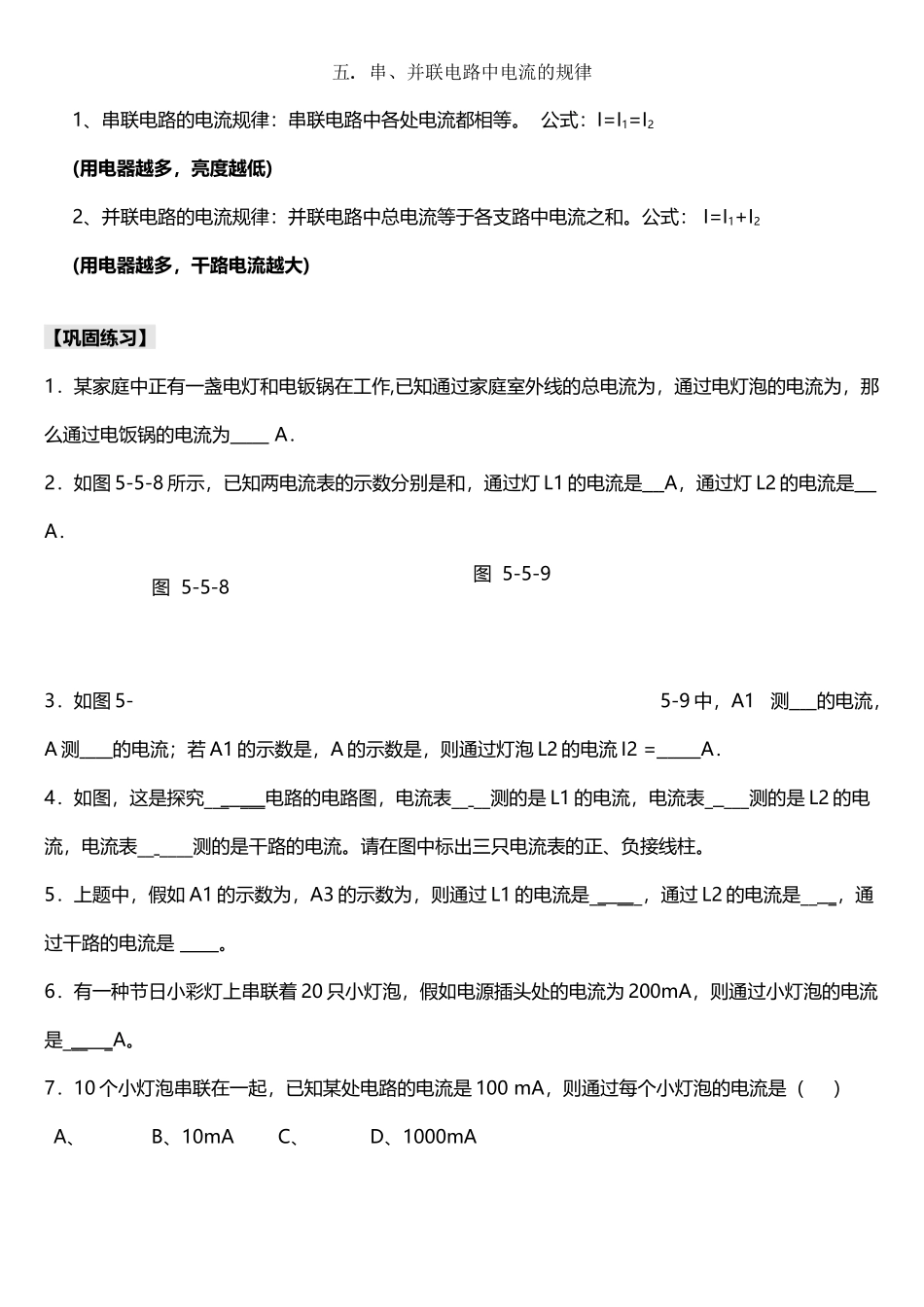

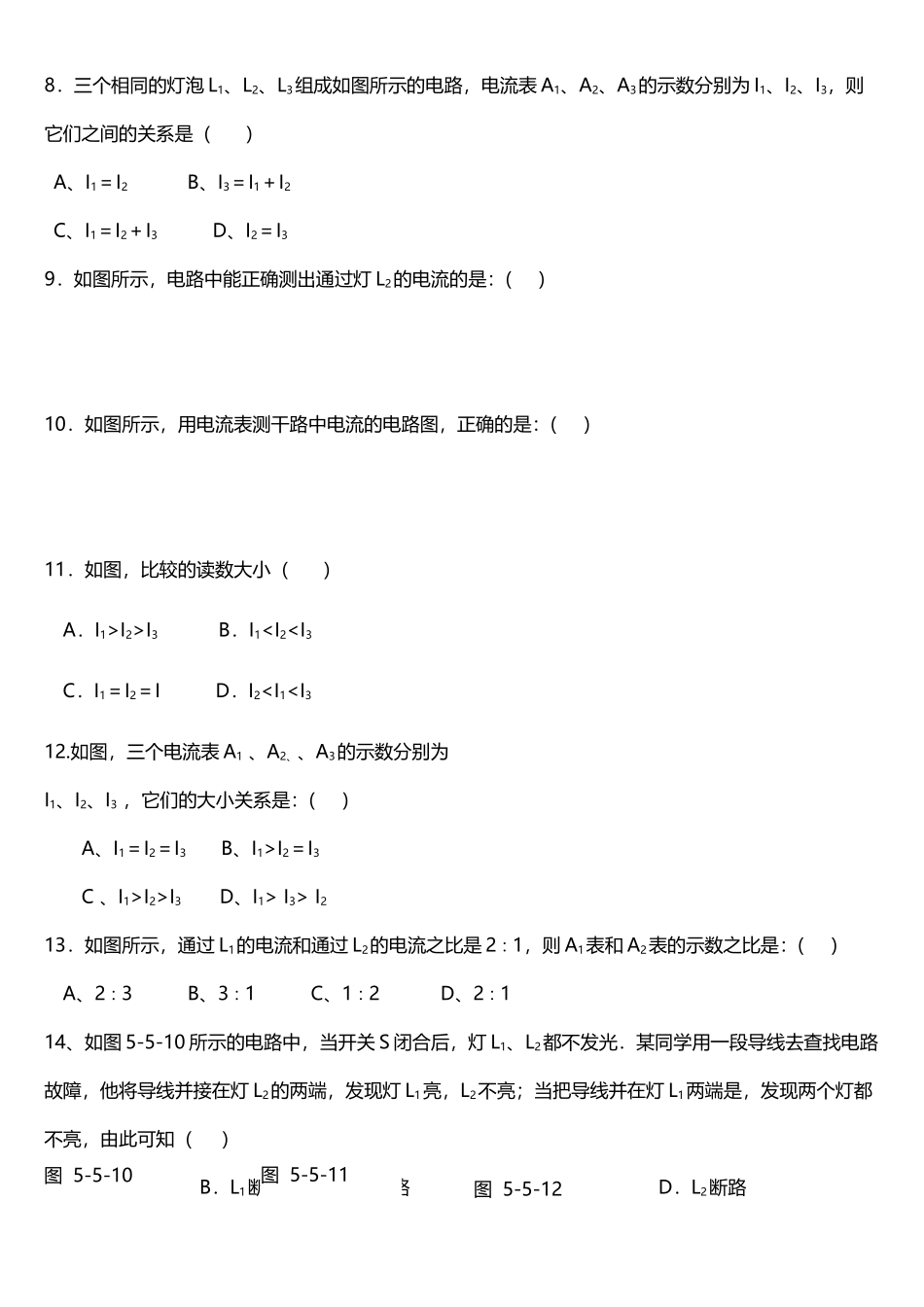

串、并联电路中电流的规律-知识点+练习题(3 页)Good is good, but better carries it.精益求精，善益求善。五. 串、并联电路中电流的规律1、串联电路的电流规律：串联电路中各处电流都相等。 公式：I=I1=I2(用电器越多，亮度越低)2、并联电路的电流规律：并联电路中总电流等于各支路中电流之和。公式： I=I1+I2(用电器越多，干路电流越大)【巩固练习】1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为，通过电灯泡的电流为，那么通过电饭锅的电流为 A．2．如图 5-5-8 所示，已知两电流表的示数分别是和，通过灯 L1 的电流是 A，通过灯 L2 的电流是 A．3．如图 5-5-9 中，A1测 的电流，A 测 的电流；若 A1 的示数是，A 的示数是，则通过灯泡 L2 的电流 I2 = A．4．如图，这是探究___ ___ 电路的电路图，电流表__ __测的是 L1 的电流，电流表_ ___测的是 L2 的电流，电流表__ ____测的是干路的电流。请在图中标出三只电流表的正、负接线柱。5．上题中，假如 A1 的示数为，A3 的示数为，则通过 L1 的电流是__ __ _，通过 L2 的电流是__ _ ，通过干路的电流是 。6．有一种节日小彩灯上串联着 20 只小灯泡，假如电源插头处的电流为 200mA，则通过小灯泡的电流是___ _ A。7．10 个小灯泡串联在一起，已知某处电路的电流是 100 mA，则通过每个小灯泡的电流是（ ）A、 B、10mA C、 D、1000mA图 5-5-8图 5-5-9图 5-5-128．三个相同的灯泡 L1、L2、L3组成如图所示的电路，电流表 A1、A2、A3的示数分别为 I1、I2、I3，则它们之间的关系是（ ）A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I39．如图所示，电路中能正确测出通过灯 L2的电流的是：( )10．如图所示，用电流表测干路中电流的电路图，正确的是：( )11．如图，比较的读数大小（ ）A．I1>I2>I3 B．I1I2＝I3 C 、I1>I2>I3 D、I1> I3> I213．如图所示，通过 L1的电流和通过 L2的电流之比是 2∶1，则 A1表和 A2表的示数之比是：( )A、2∶3 B、3∶1 C、1∶2 D、2∶114、如图 5-5-10 所示的电路中，当开关 S 闭合后，灯 L1、L2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯 L2的两端，发现灯 L1亮，L2不亮；当...
