串联和并联电路的电流

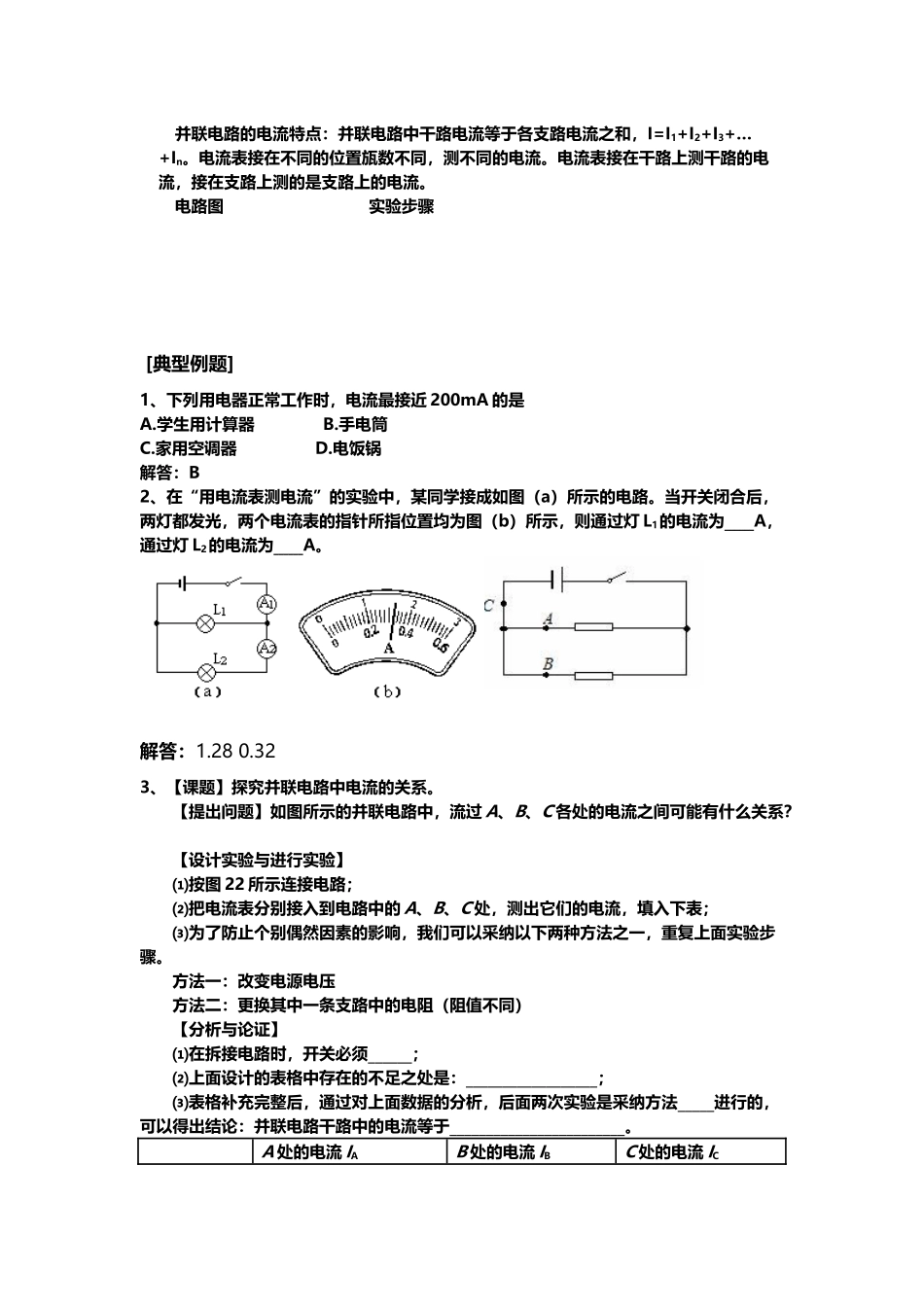

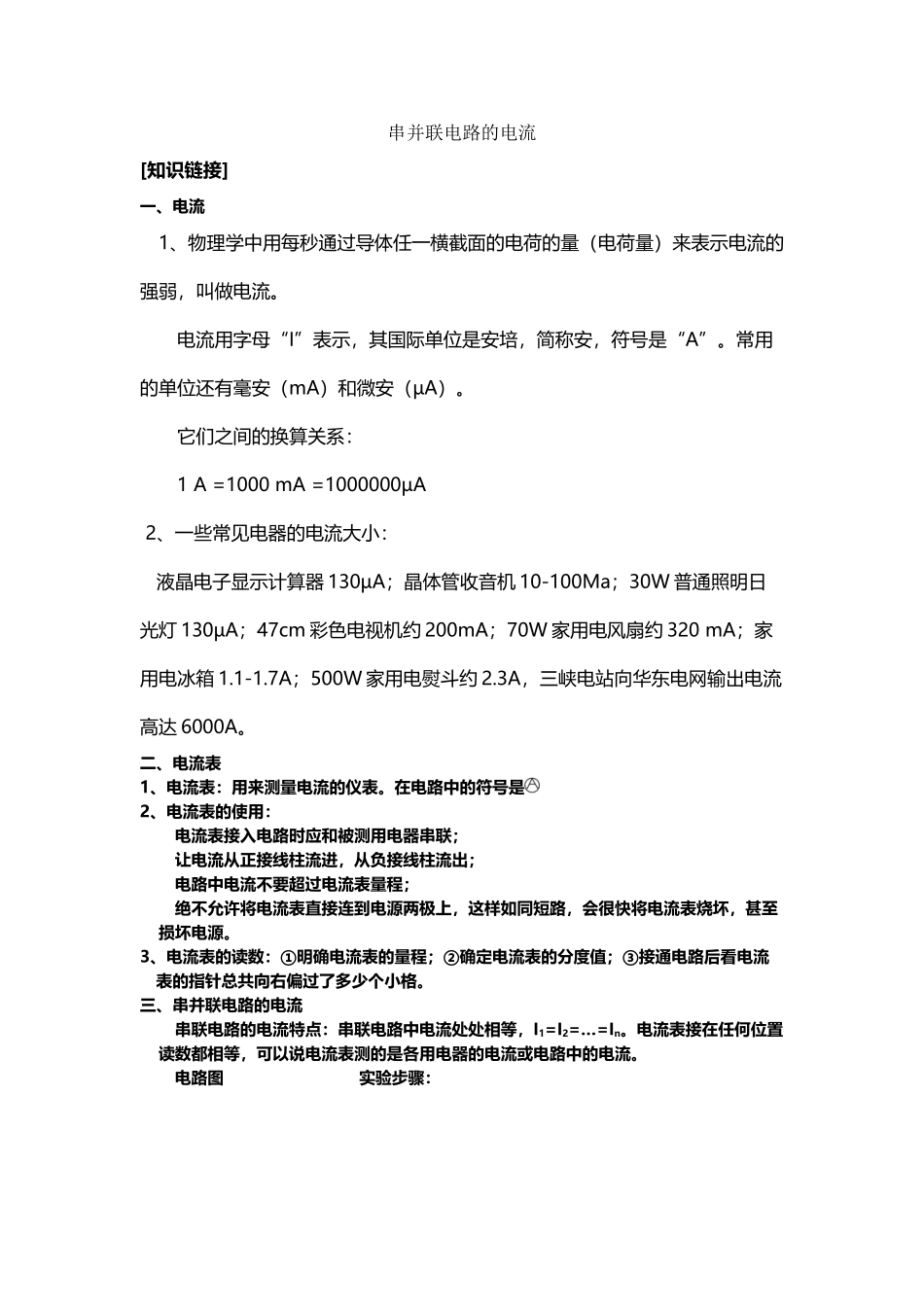

串联和并联电路的电流(8页)Good is good, but better carries it.精益求精，善益求善。串并联电路的电流[知识链接]一、电流1、物理学中用每秒通过导体任一横截面的电荷的量（电荷量）来表示电流的强弱，叫做电流。电流用字母“I”表示，其国际单位是安培，简称安，符号是“A”。常用的单位还有毫安（mA）和微安（µA）。它们之间的换算关系：1 A =1000 mA =1000000µA 2、一些常见电器的电流大小： 液晶电子显示计算器 130µA；晶体管收音机 10-100Ma；30W 普通照明日光灯 130µA；47cm 彩色电视机约 200mA；70W 家用电风扇约 320 mA；家用电冰箱 1.1-1.7A；500W 家用电熨斗约 2.3A，三峡电站向华东电网输出电流高达 6000A。二、电流表1、电流表：用来测量电流的仪表。在电路中的符号是2、电流表的使用：电流表接入电路时应和被测用电器串联；让电流从正接线柱流进，从负接线柱流出；电路中电流不要超过电流表量程；绝不允许将电流表直接连到电源两极上，这样如同短路，会很快将电流表烧坏，甚至损坏电源。3、电流表的读数：①明确电流表的量程；②确定电流表的分度值；③接通电路后看电流表的指针总共向右偏过了多少个小格。三、串并联电路的电流串联电路的电流特点：串联电路中电流处处相等，I1=I2=…=In。电流表接在任何位置读数都相等，可以说电流表测的是各用电器的电流或电路中的电流。电路图 实验步骤：并联电路的电流特点：并联电路中干路电流等于各支路电流之和，I=I1+I2+I3+…+In。电流表接在不同的位置瓬数不同，测不同的电流。电流表接在干路上测干路的电流，接在支路上测的是支路上的电流。电路图 实验步骤 [典型例题]1、下列用电器正常工作时，电流最接近 200mA 的是A.学生用计算器 B.手电筒C.家用空调器 D.电饭锅 解答：B2、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯 L1的电流为 A，通过灯 L2的电流为 A。解答：1.28 0.323、【课题】探究并联电路中电流的关系。 【提出问题】如图所示的并联电路中，流过 A、B、C 各处的电流之间可能有什么关系？ 【设计实验与进行实验】 ⑴按图 22 所示连接电路； ⑵把电流表分别接入到电路中的 A、B、C 处，测出它们的电流，填入下表； ⑶为了防止个别偶然因素的影响，我们可以采纳以下两种方法之一，重复上面实验步骤。 方法一：改变电源...
