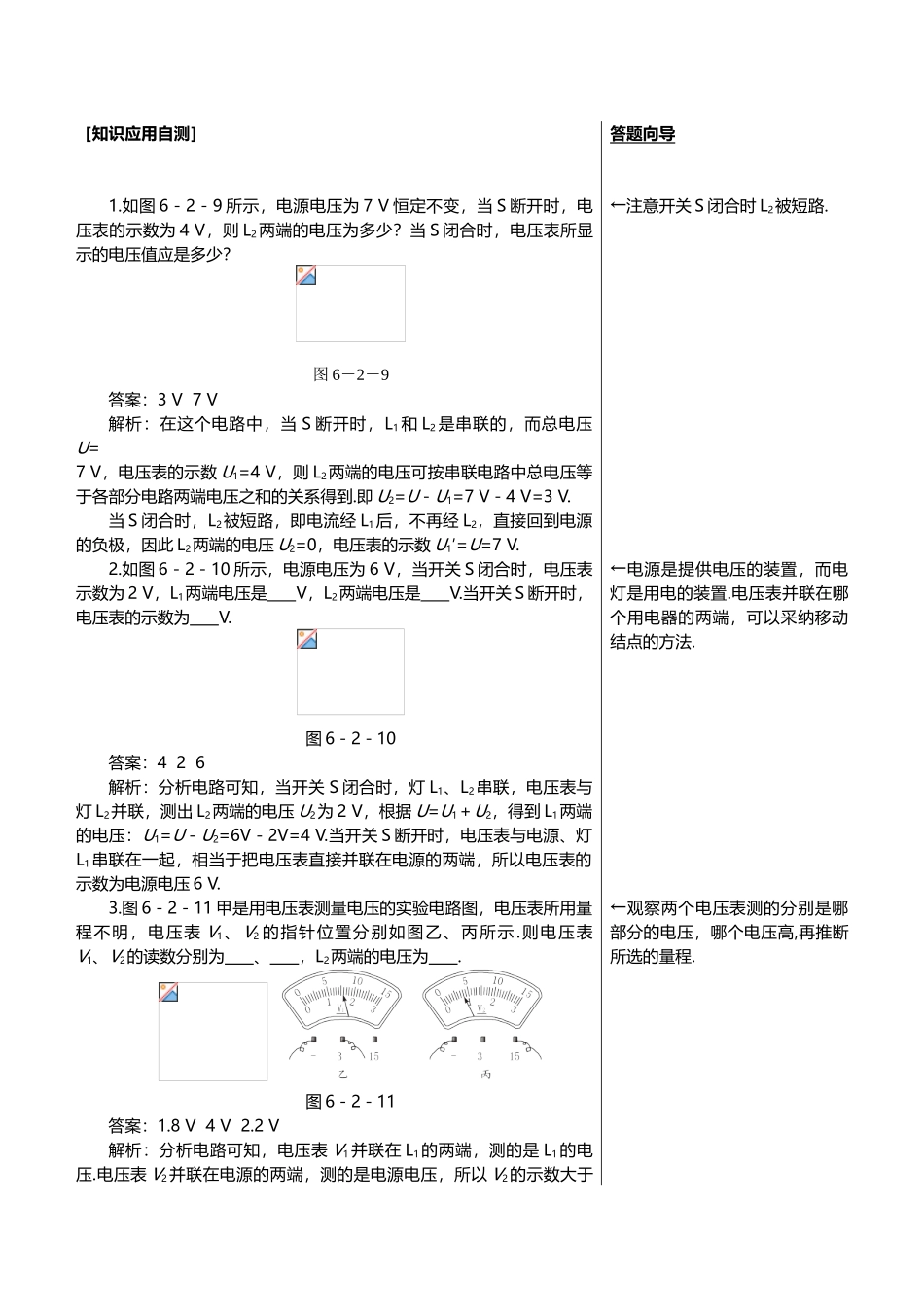

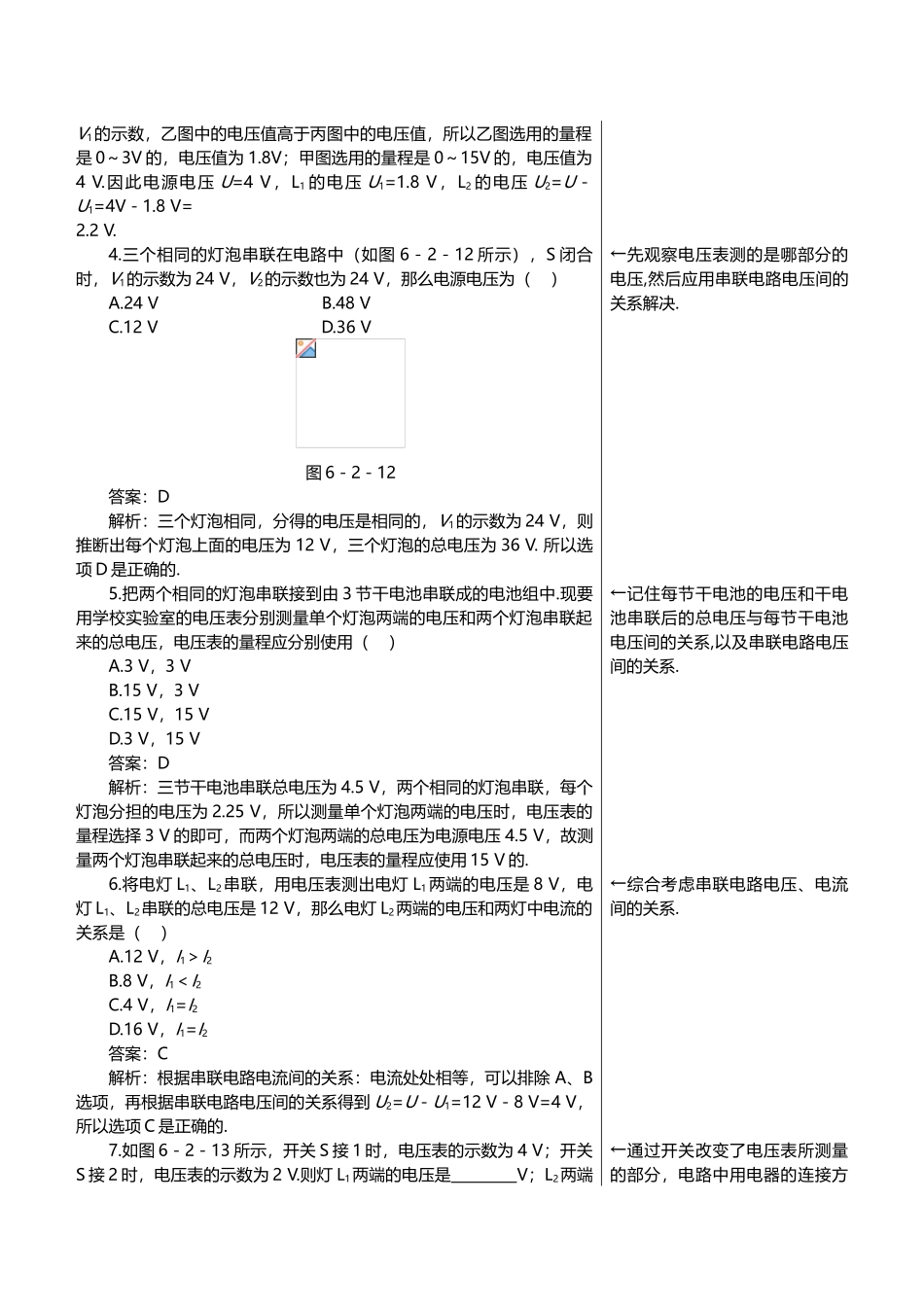

串联电路中电压的规律(5 页)Good is good, but better carries it.精益求精，善益求善。［知识应用自测］答题向导1.如图 6－2－9 所示，电源电压为 7 V 恒定不变，当 S 断开时，电压表的示数为 4 V，则 L2两端的电压为多少？当 S 闭合时，电压表所显示的电压值应是多少？图 6－2－9答案：3 V 7 V解析：在这个电路中，当 S 断开时，L1 和 L2 是串联的，而总电压U=7 V，电压表的示数 U1=4 V，则 L2两端的电压可按串联电路中总电压等于各部分电路两端电压之和的关系得到.即 U2=U－U1=7 V－4 V=3 V.当 S 闭合时，L2被短路，即电流经 L1后，不再经 L2，直接回到电源的负极，因此 L2两端的电压 U2=0，电压表的示数 U1′=U=7 V.←注意开关 S 闭合时 L2被短路.2.如图 6－2－10 所示，电源电压为 6 V，当开关 S 闭合时，电压表示数为 2 V，L1两端电压是 V，L2两端电压是 V.当开关 S 断开时，电压表的示数为 V.图 6－2－10答案：4 2 6解析：分析电路可知，当开关 S 闭合时，灯 L1、L2串联，电压表与灯 L2并联，测出 L2两端的电压 U2为 2 V，根据 U=U1＋U2，得到 L1两端的电压：U1=U－U2=6V－2V=4 V.当开关 S 断开时，电压表与电源、灯L1串联在一起，相当于把电压表直接并联在电源的两端，所以电压表的示数为电源电压 6 V.←电源是提供电压的装置，而电灯是用电的装置.电压表并联在哪个用电器的两端，可以采纳移动结点的方法.3.图 6－2－11 甲是用电压表测量电压的实验电路图，电压表所用量程不明，电压表 V1、V2 的指针位置分别如图乙、丙所示 .则电压表V1、V2的读数分别为 、 ，L2两端的电压为 . 图 6－2－11答案：1.8 V 4 V 2.2 V解析：分析电路可知，电压表 V1并联在 L1的两端，测的是 L1的电压.电压表 V2并联在电源的两端，测的是电源电压，所以 V2的示数大于←观察两个电压表测的分别是哪部分的电压，哪个电压高,再推断所选的量程.V1的示数，乙图中的电压值高于丙图中的电压值，所以乙图选用的量程是 0～3V 的，电压值为 1.8V；甲图选用的量程是 0～15V 的，电压值为4 V.因此电源电压 U=4 V，L1 的电压 U1=1.8 V，L2 的电压 U2=U－U1=4V－1.8 V=2.2 V.4.三个相同的灯泡串联在电路中（如图 6－2－12 所示），S 闭合时，V1的示数为 24 V，V2的示数也为 24 V，那么电源电压为（ ）A.24 V B.48 VC.12 V D.36 V图 6－2－1...
