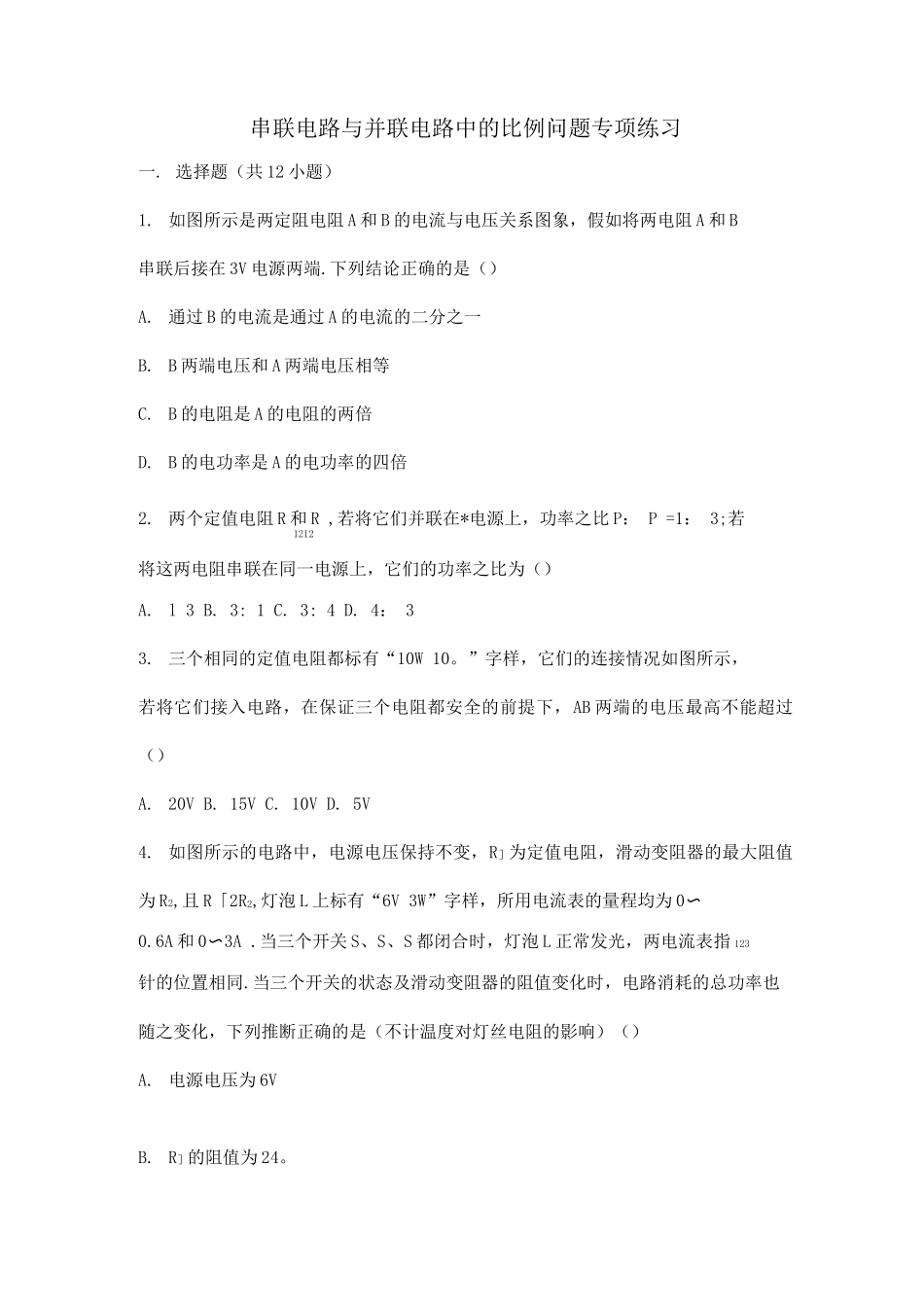

串联电路与并联电路中的比例问题专项练习

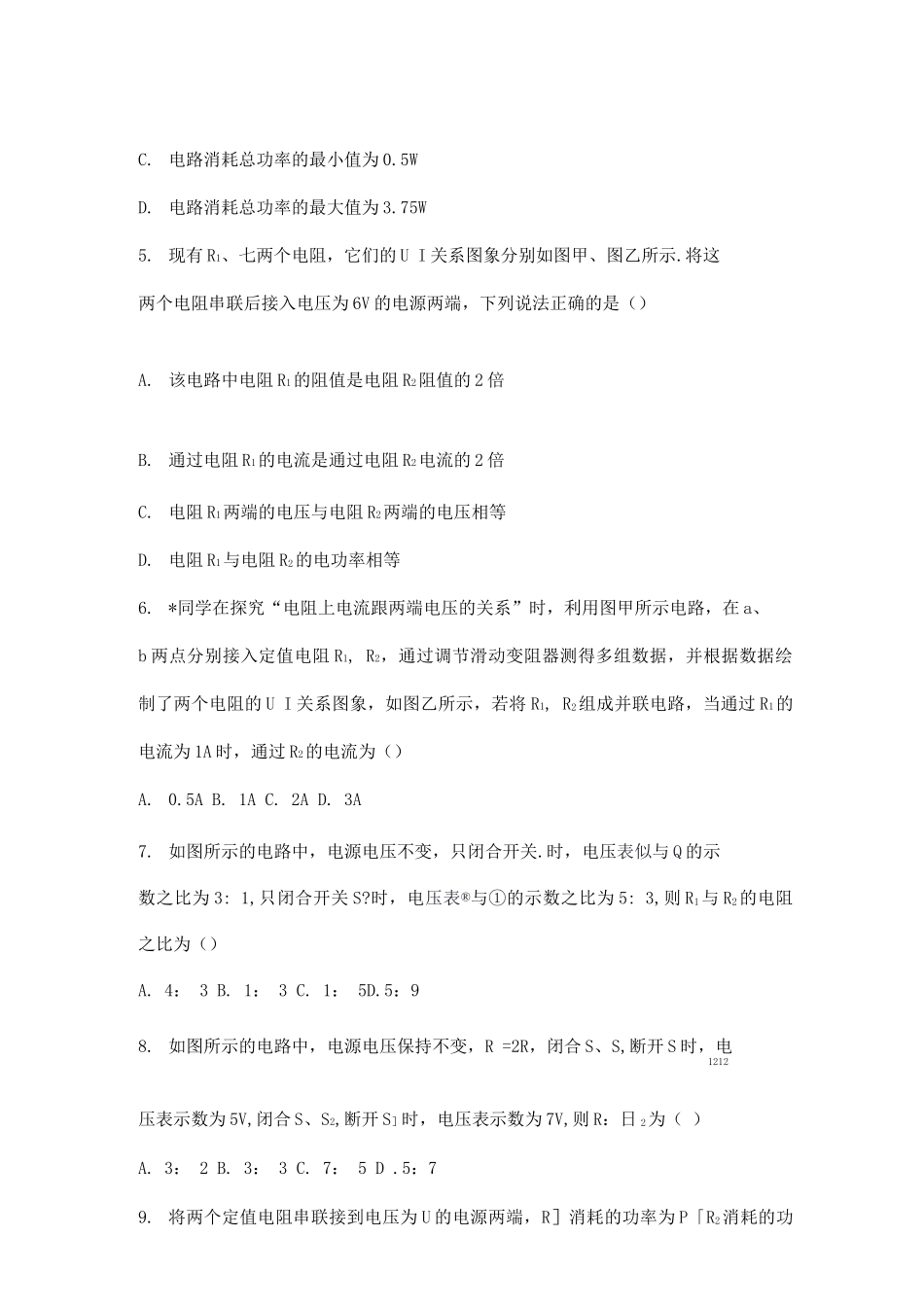

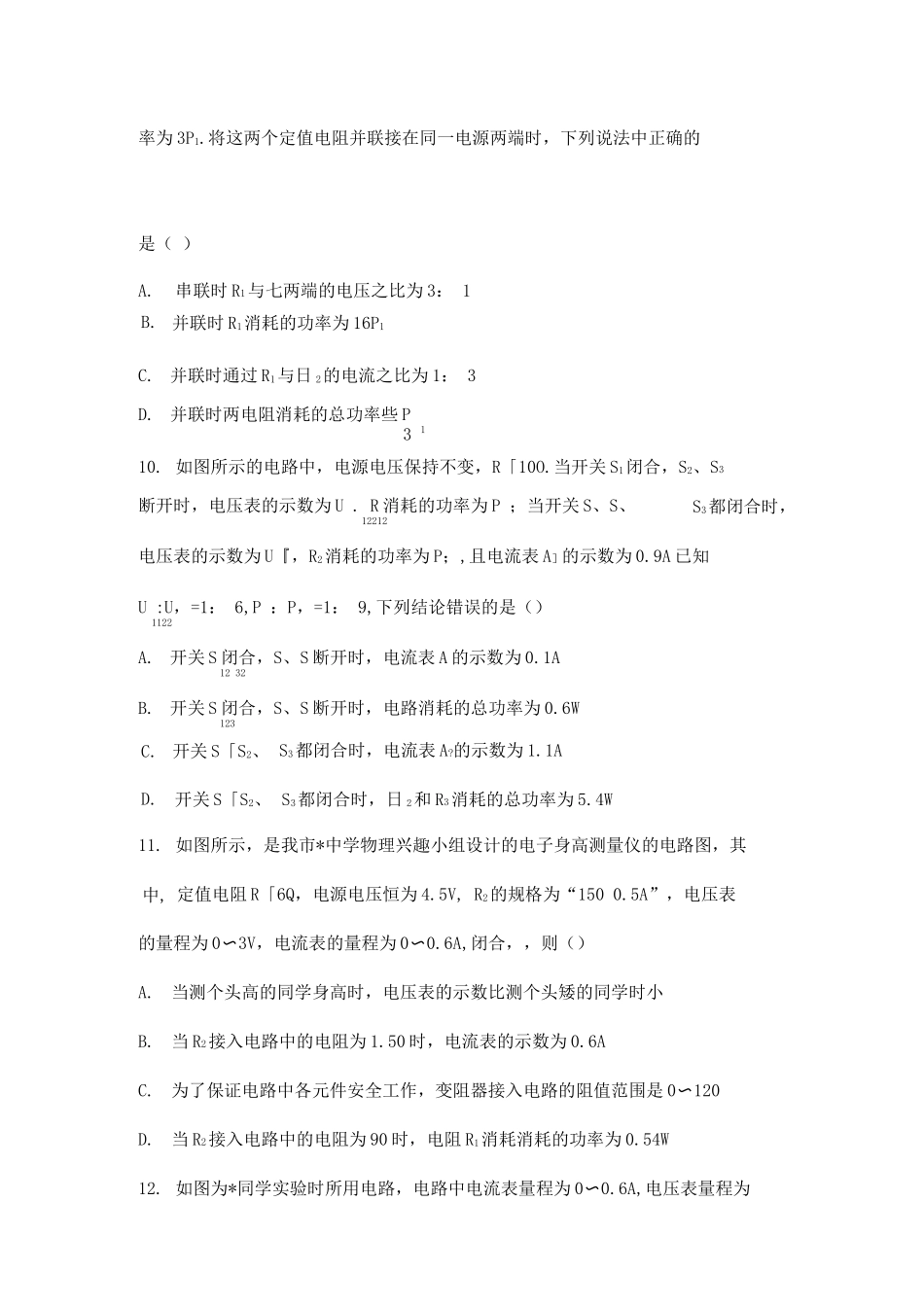

串联电路与并联电路中的比例问题专项练习一. 选择题（共 12 小题）1. 如图所示是两定阻电阻 A 和 B 的电流与电压关系图象，假如将两电阻 A 和 B串联后接在 3V 电源两端.下列结论正确的是（）A. 通过 B 的电流是通过 A 的电流的二分之一B. B 两端电压和 A 两端电压相等C. B 的电阻是 A 的电阻的两倍D. B 的电功率是 A 的电功率的四倍2. 两个定值电阻 R 和 R ,若将它们并联在*电源上，功率之比 P： P =1： 3;若1212将这两电阻串联在同一电源上，它们的功率之比为（）A. l 3 B. 3: 1 C. 3: 4 D. 4： 33. 三个相同的定值电阻都标有“10W 10。”字样，它们的连接情况如图所示，若将它们接入电路，在保证三个电阻都安全的前提下，AB 两端的电压最高不能超过（）A. 20V B. 15V C. 10V D. 5V4. 如图所示的电路中，电源电压保持不变，R］为定值电阻，滑动变阻器的最大阻值为 R2,且 R「2R2,灯泡 L 上标有“6V 3W”字样，所用电流表的量程均为 0〜0.6A 和 0〜3A .当三个开关 S、S、S 都闭合时，灯泡 L 正常发光，两电流表指 123针的位置相同.当三个开关的状态及滑动变阻器的阻值变化时，电路消耗的总功率也随之变化，下列推断正确的是（不计温度对灯丝电阻的影响）（）A. 电源电压为 6VB. R］的阻值为 24。C. 电路消耗总功率的最小值为 0.5WD. 电路消耗总功率的最大值为 3.75W5. 现有 R1、七两个电阻，它们的 U I 关系图象分别如图甲、图乙所示.将这两个电阻串联后接入电压为 6V 的电源两端，下列说法正确的是（）A. 该电路中电阻 R1的阻值是电阻 R2阻值的 2 倍B. 通过电阻 R1的电流是通过电阻 R2电流的 2 倍C. 电阻 R1两端的电压与电阻 R2两端的电压相等D. 电阻 R1与电阻 R2的电功率相等6. *同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在 a、b 两点分别接入定值电阻 R1, R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的 U I 关系图象，如图乙所示，若将 R1, R2组成并联电路，当通过 R1的电流为 1A 时，通过 R2的电流为（）A. 0.5A B. 1A C. 2A D. 3A7. 如图所示的电路中，电源电压不变，只闭合开关.时，电压表似与 Q 的示数之比为 3: 1,只闭合开关 S?时，电压表®与①的示数之比为 5: 3,则 R1与 R2的电阻之比为（）A. 4： 3 B. 1： 3 C. 1： 5D.5：98. 如图所示...
