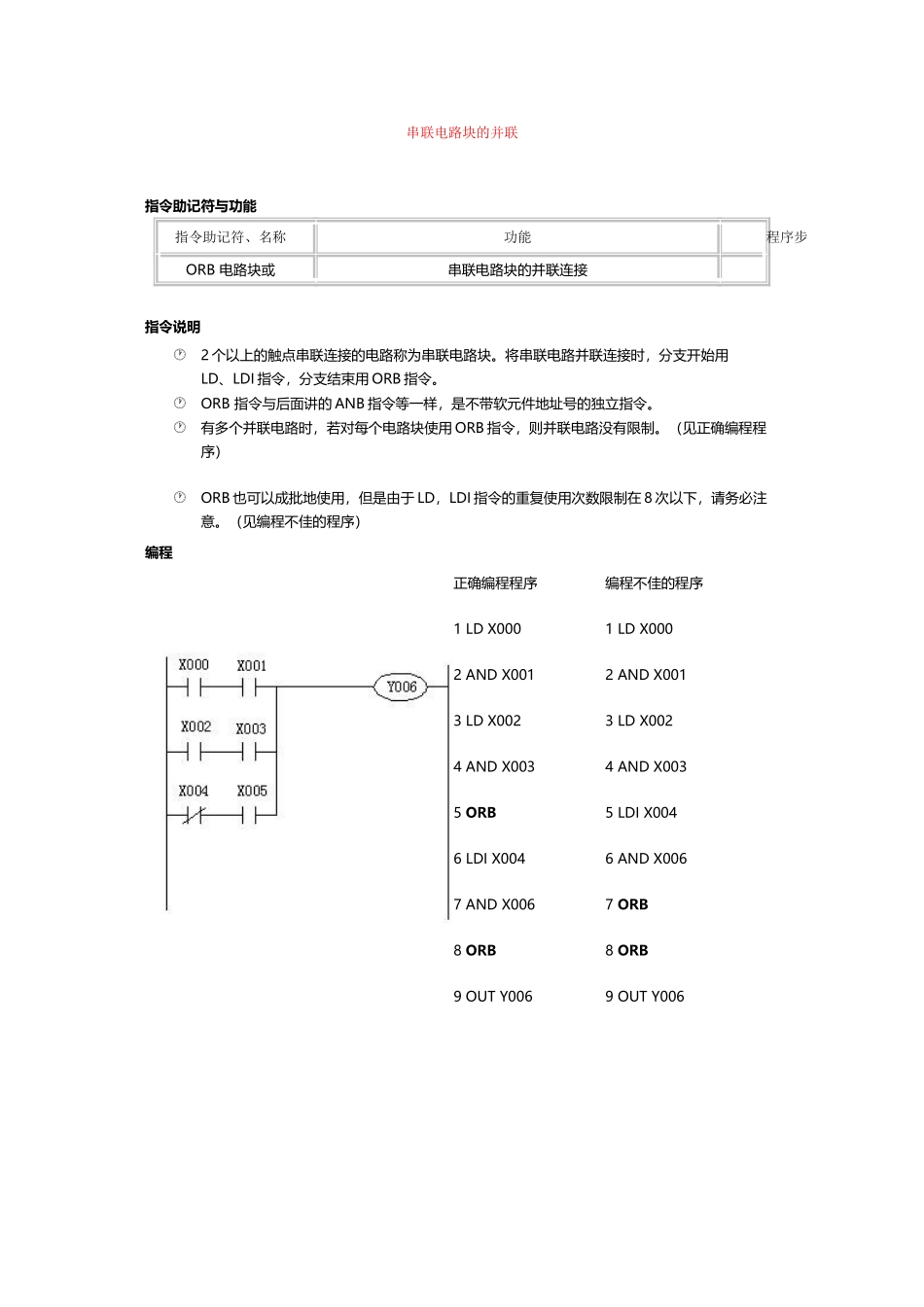

串联电路块的并联(1 页)Good is good, but better carries it.精益求精，善益求善。串联电路块的并联指令助记符与功能 指令助记符、名称 功能 程序步ORB 电路块或 串联电路块的并联连接 指令说明 2 个以上的触点串联连接的电路称为串联电路块。将串联电路并联连接时，分支开始用LD、LDI 指令，分支结束用 ORB 指令。 ORB 指令与后面讲的 ANB 指令等一样，是不带软元件地址号的独立指令。 有多个并联电路时，若对每个电路块使用 ORB 指令，则并联电路没有限制。（见正确编程程序） ORB 也可以成批地使用，但是由于 LD，LDI 指令的重复使用次数限制在 8 次以下，请务必注意。（见编程不佳的程序） 编程 正确编程程序 1 LD X000 2 AND X001 3 LD X002 4 AND X003 5 ORB 6 LDI X004 7 AND X006 8 ORB 9 OUT Y006 编程不佳的程序 1 LD X000 2 AND X001 3 LD X002 4 AND X003 5 LDI X004 6 AND X006 7 ORB 8 ORB 9 OUT Y006 ^…[【[【、%《~/~——@"-;-？、`^-—*(*￥~
