临时用水、用电方案

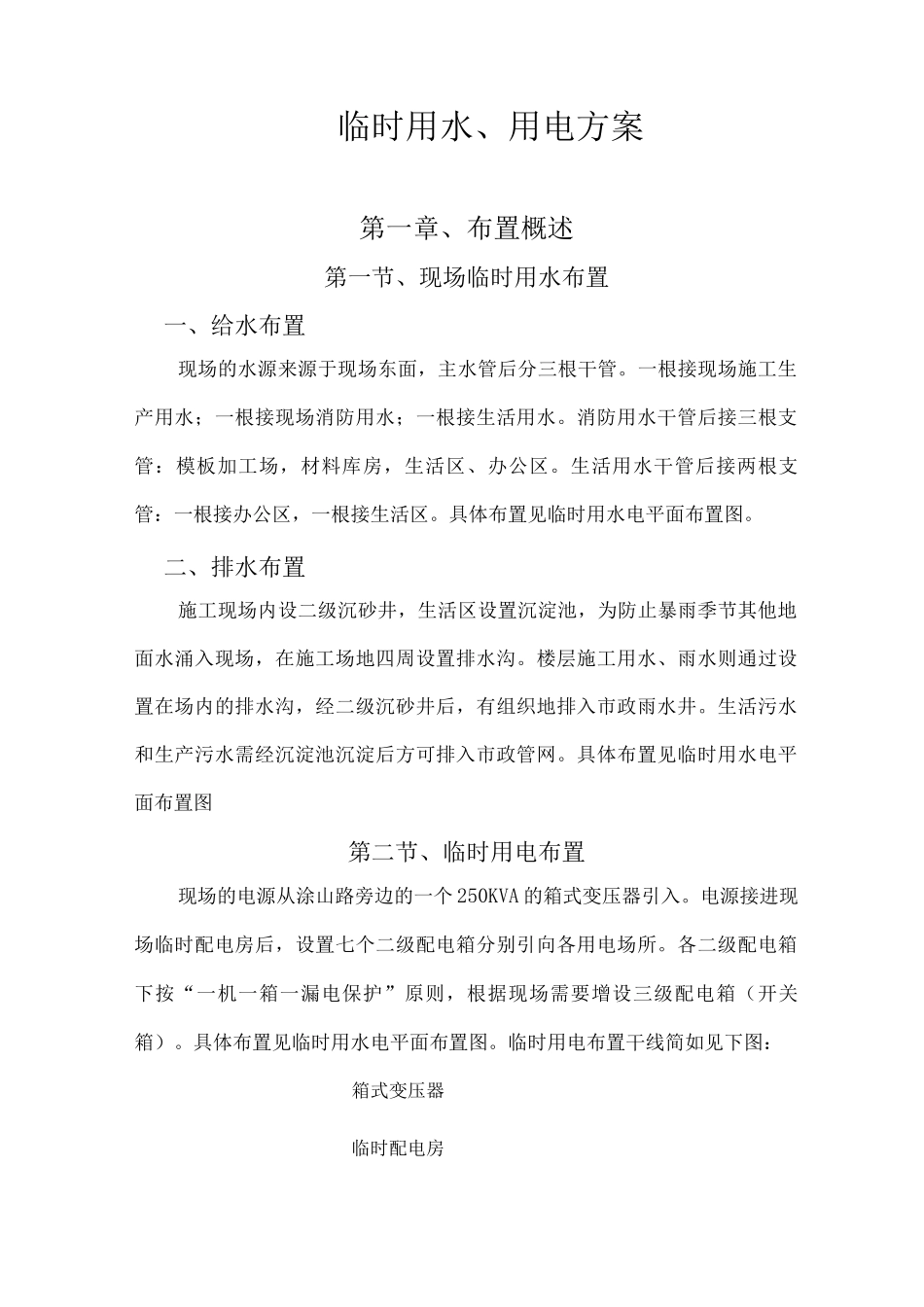

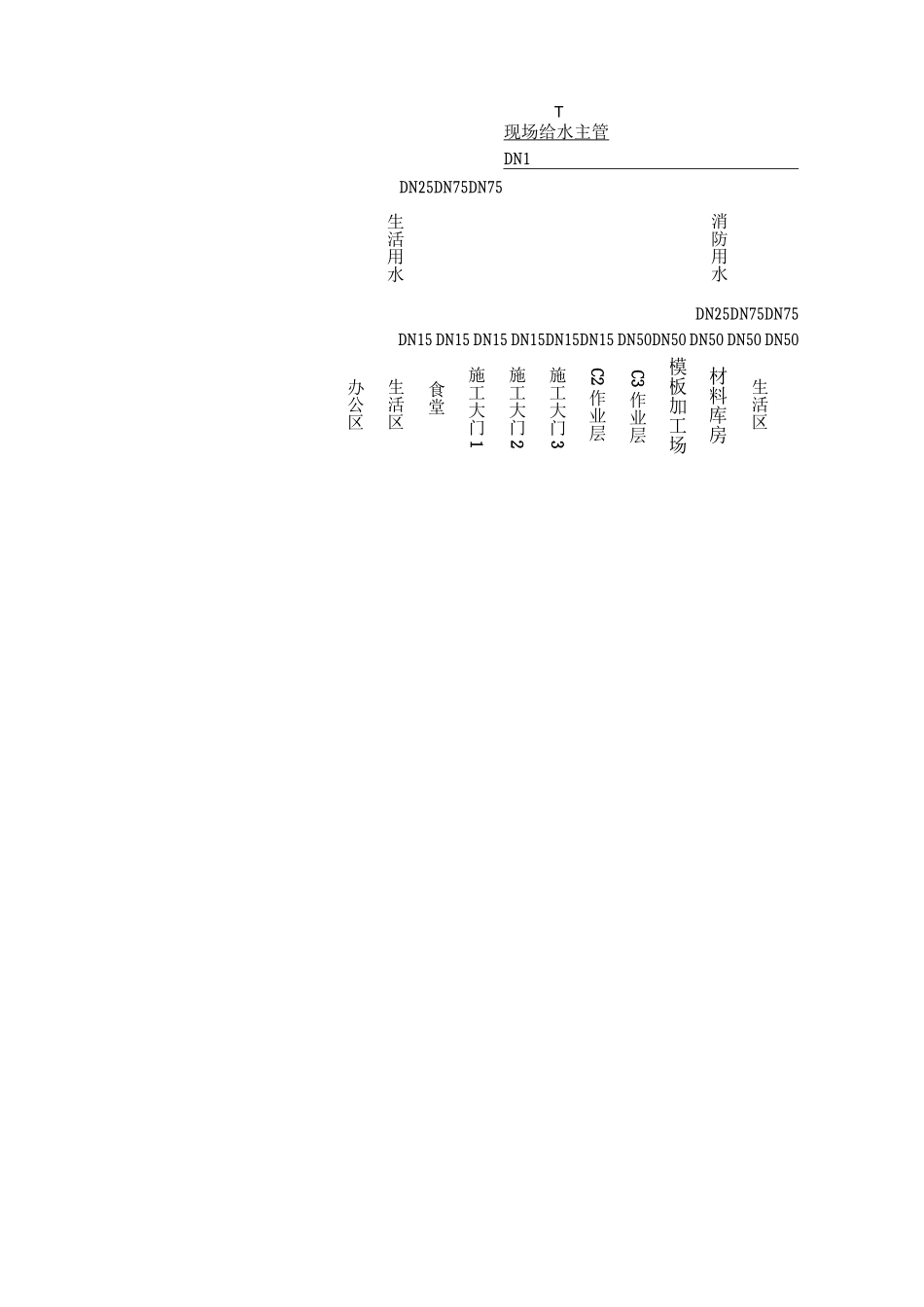

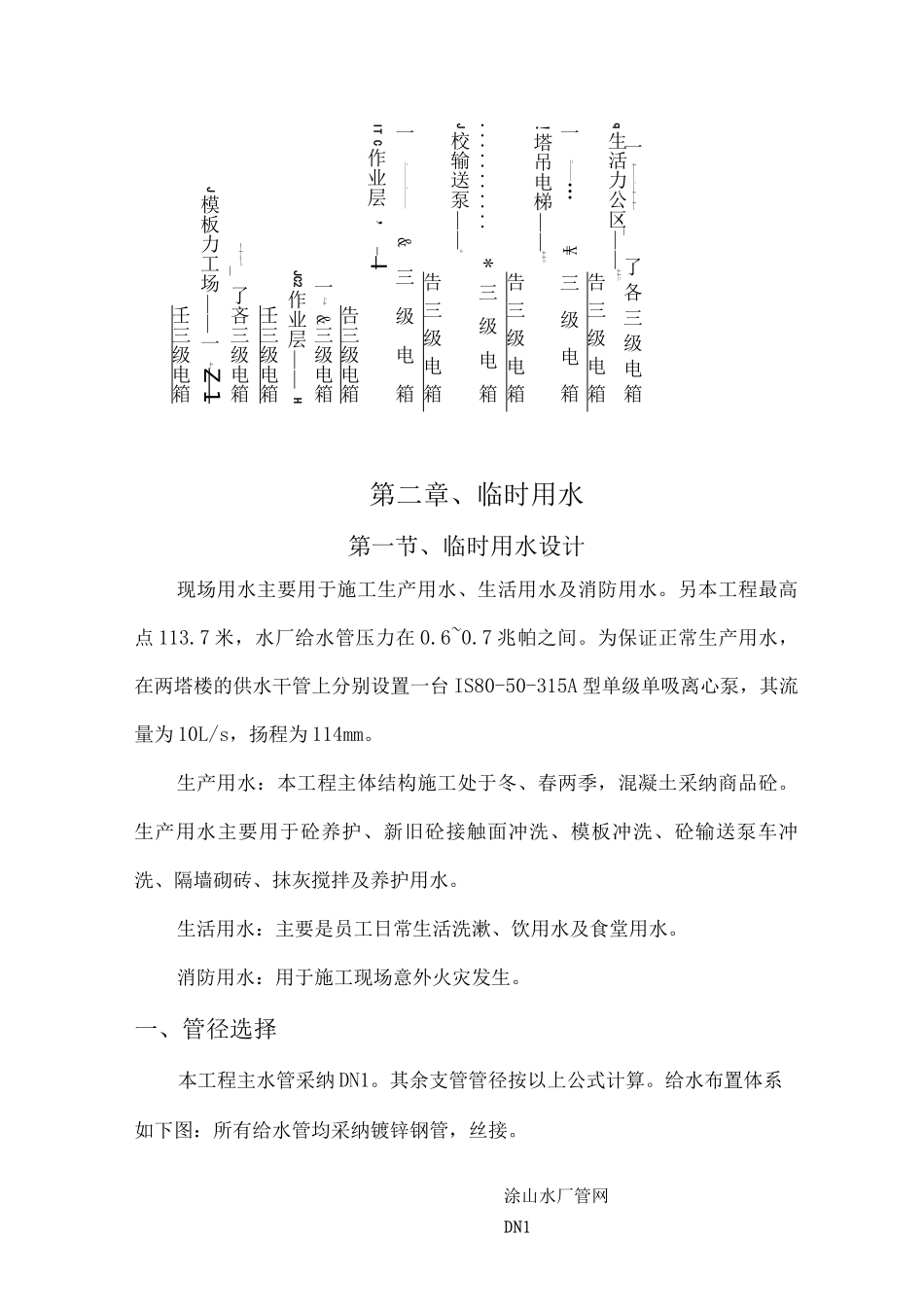

临时用水、用电方案第一章、布置概述第一节、现场临时用水布置一、给水布置现场的水源来源于现场东面，主水管后分三根干管。一根接现场施工生产用水；一根接现场消防用水；一根接生活用水。消防用水干管后接三根支管：模板加工场，材料库房，生活区、办公区。生活用水干管后接两根支管：一根接办公区，一根接生活区。具体布置见临时用水电平面布置图。二、排水布置施工现场内设二级沉砂井，生活区设置沉淀池，为防止暴雨季节其他地面水涌入现场，在施工场地四周设置排水沟。楼层施工用水、雨水则通过设置在场内的排水沟，经二级沉砂井后，有组织地排入市政雨水井。生活污水和生产污水需经沉淀池沉淀后方可排入市政管网。具体布置见临时用水电平面布置图第二节、临时用电布置现场的电源从涂山路旁边的一个 250KVA 的箱式变压器引入。电源接进现场临时配电房后，设置七个二级配电箱分别引向各用电场所。各二级配电箱下按“一机一箱一漏电保护”原则，根据现场需要增设三级配电箱（开关箱）。具体布置见临时用水电平面布置图。临时用电布置干线简如见下图：箱式变压器临时配电房第二章、临时用水第一节、临时用水设计现场用水主要用于施工生产用水、生活用水及消防用水。另本工程最高点 113.7 米，水厂给水管压力在 0.6~0.7 兆帕之间。为保证正常生产用水，在两塔楼的供水干管上分别设置一台 IS80-50-315A 型单级单吸离心泵，其流量为 10L/s，扬程为 114mm。生产用水：本工程主体结构施工处于冬、春两季，混凝土采纳商品砼。生产用水主要用于砼养护、新旧砼接触面冲洗、模板冲洗、砼输送泵车冲洗、隔墙砌砖、抹灰搅拌及养护用水。生活用水：主要是员工日常生活洗漱、饮用水及食堂用水。消防用水：用于施工现场意外火灾发生。一、管径选择本工程主水管采纳 DN1。其余支管管径按以上公式计算。给水布置体系如下图：所有给水管均采纳镀锌钢管，丝接。涂山水厂管网DN1一一 、一一 _ 了各三级电箱q生活力公区——一一；告三级电箱一；… ¥三级电箱!塔吊电梯——一一：告三级电箱........... *三级电箱J校输送泵——」告三级电箱一：： &三级电箱IT C作业层 ’ - I告三级电箱一：一 &三级电箱JC2作业层—— H壬三级电箱— 一 — ：_ 了吝三级电箱J模板力工场——一 一 Z 1壬三级电箱________ ;_靠三级电箱T现场给水主管DN1DN25DN75DN75DN25DN75DN75DN15 DN15 DN15 DN15DN15DN15 DN50DN50 DN50 DN50 DN50生活用水消防...
