临时用电、用水施工方案

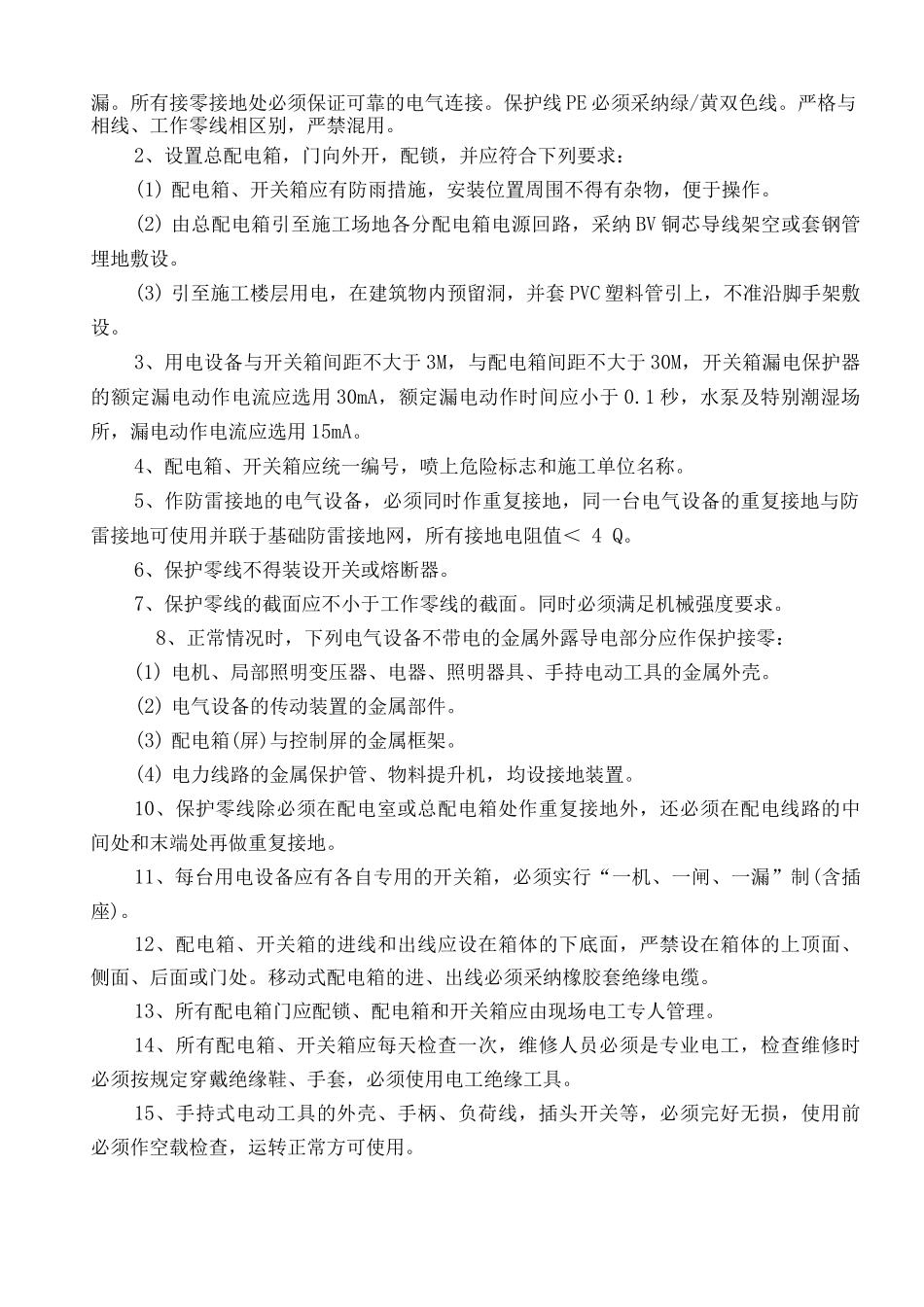

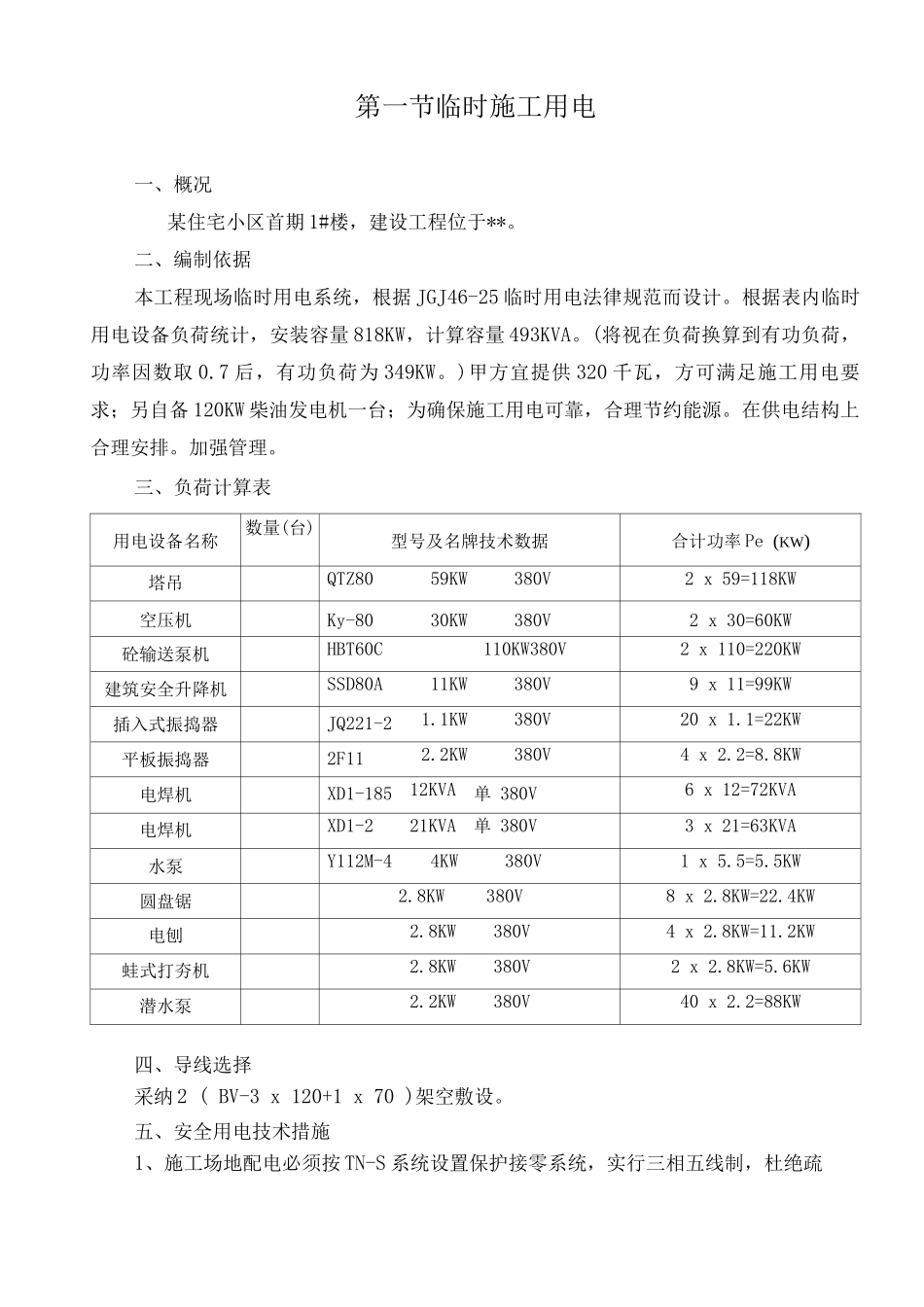

某住宅小区 1#楼临时用电、用水施工方案编制:审核:审批:某建筑安装工程公司年 月第一节临时施工用电一、概况某住宅小区首期 1#楼，建设工程位于**。二、编制依据本工程现场临时用电系统，根据 JGJ46-25 临时用电法律规范而设计。根据表内临时用电设备负荷统计，安装容量 818KW，计算容量 493KVA。(将视在负荷换算到有功负荷，功率因数取 0.7 后，有功负荷为 349KW。)甲方宜提供 320 千瓦，方可满足施工用电要求；另自备 120KW 柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。三、负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率 Pe (KW)塔吊QTZ8059KW380V2 x 59=118KW空压机Ky-8030KW380V2 x 30=60KW砼输送泵机HBT60C110KW380V2 x 110=220KW建筑安全升降机SSD80A11KW380V9 x 11=99KW插入式振捣器JQ221-21.1KW380V20 x 1.1=22KW平板振捣器2F112.2KW380V4 x 2.2=8.8KW电焊机XD1-18512KVA单 380V6 x 12=72KVA电焊机XD1-221KVA单 380V3 x 21=63KVA水泵Y112M-44KW380V1 x 5.5=5.5KW圆盘锯2.8KW380V8 x 2.8KW=22.4KW电刨2.8KW380V4 x 2.8KW=11.2KW蛙式打夯机2.8KW380V2 x 2.8KW=5.6KW潜水泵2.2KW380V40 x 2.2=88KW四、导线选择采纳 2 ( BV-3 x 120+1 x 70 )架空敷设。五、安全用电技术措施1、施工场地配电必须按 TN-S 系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、工作零线相区别，严禁混用。2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1) 配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2) 由总配电箱引至施工场地各分配电箱电源回路，采纳 BV 铜芯导线架空或套钢管埋地敷设。(3) 引至施工楼层用电，在建筑物内预留洞，并套 PVC 塑料管引上，不准沿脚手架敷设。3、用电设备与开关箱间距不大于 3M，与配电箱间距不大于 30M，开关箱漏电保护器的额定漏电动作电流应选用 30mA，额定漏电动作时间应小于 0.1 秒，水泵及特别潮湿场所，漏电动作电流应选用 15mA。4、配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。5、作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值＜ 4 Q。6、保护零线不得装设开关或熔断器。7、保护零...
