临时用水用电施工方案

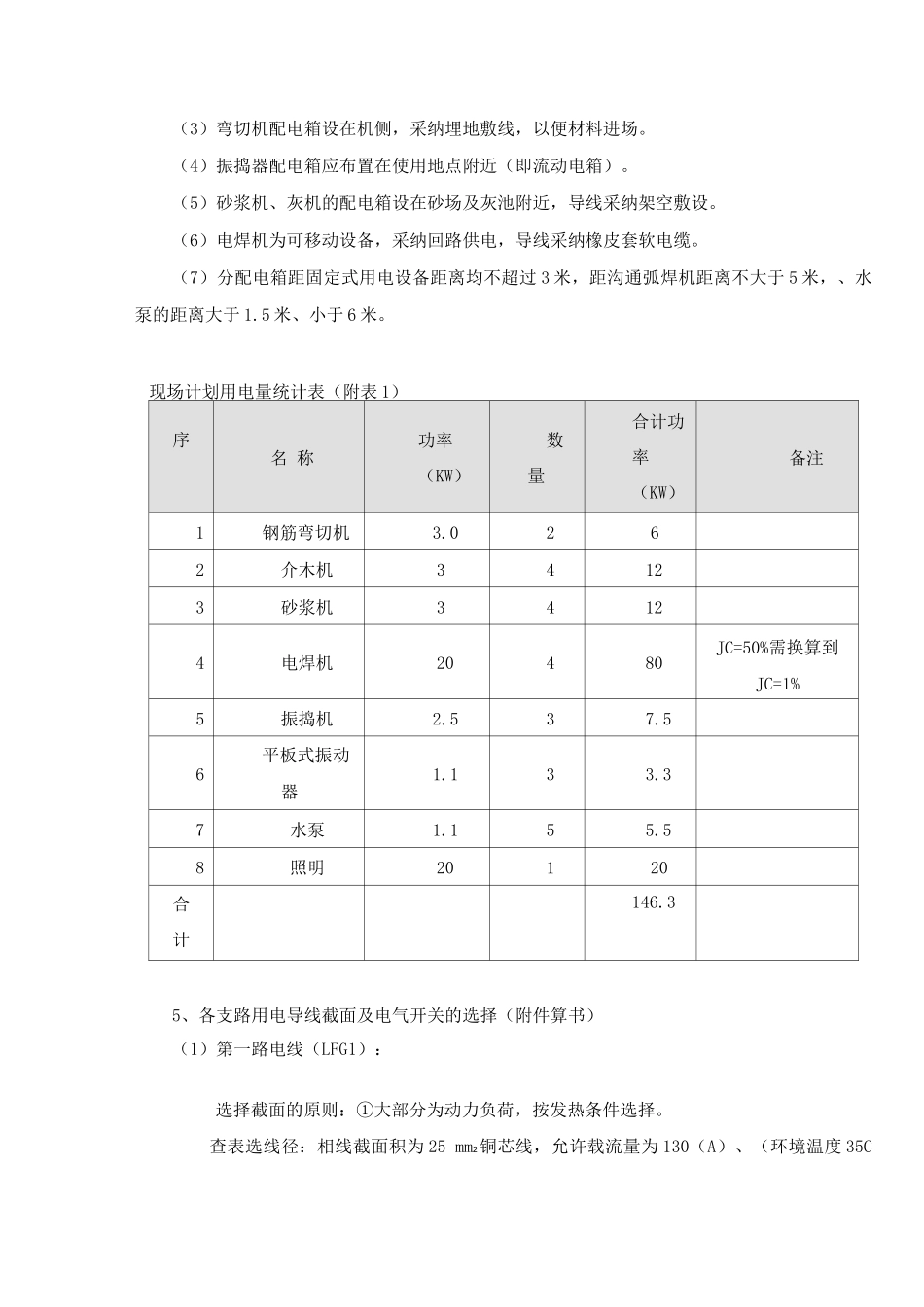

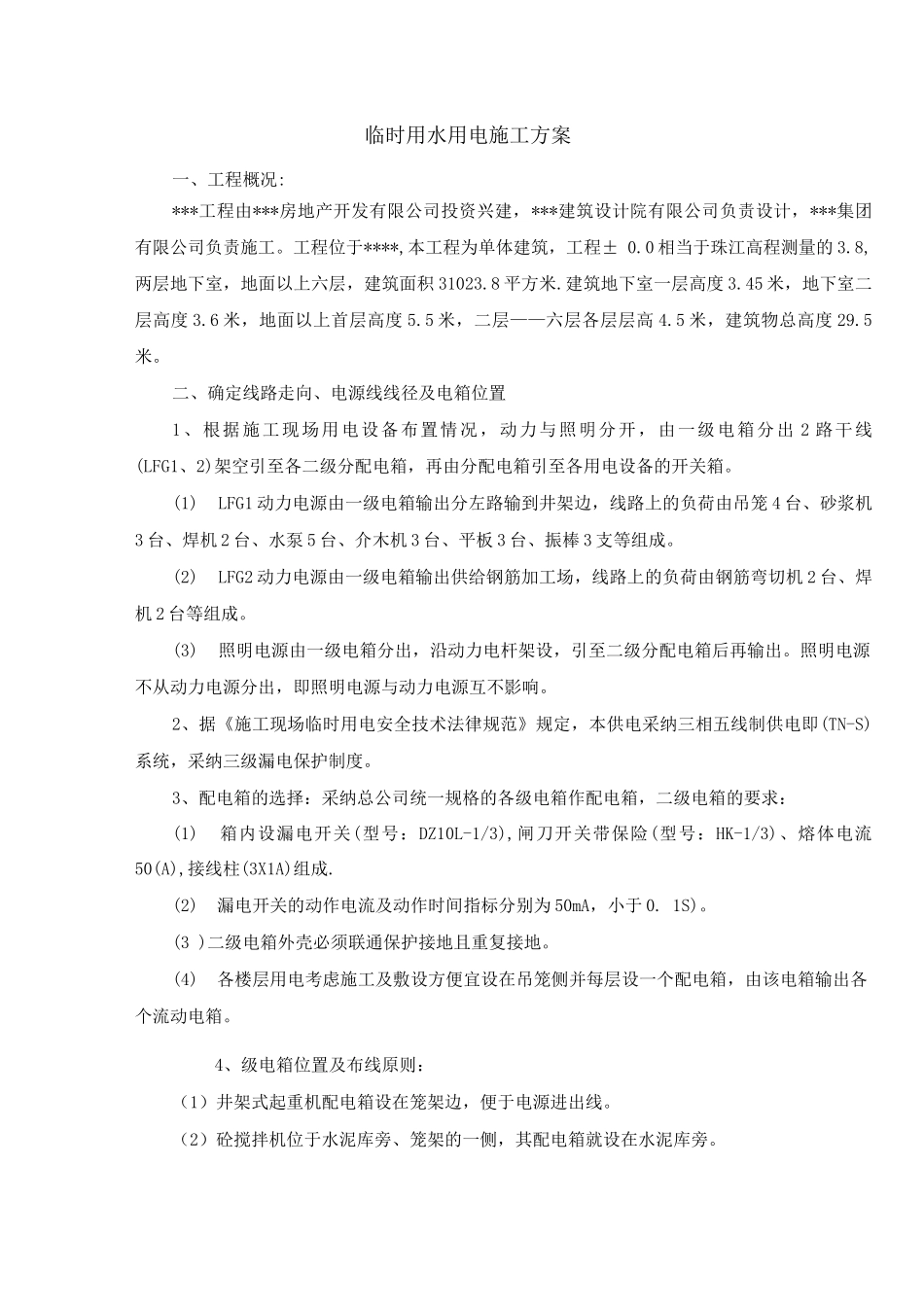

临时用水用电施工方案一、工程概况:***工程由***房地产开发有限公司投资兴建，***建筑设计院有限公司负责设计，***集团有限公司负责施工。工程位于****,本工程为单体建筑，工程± 0.0 相当于珠江高程测量的 3.8,两层地下室，地面以上六层，建筑面积 31023.8 平方米.建筑地下室一层高度 3.45 米，地下室二层高度 3.6 米，地面以上首层高度 5.5 米，二层——六层各层层高 4.5 米，建筑物总高度 29.5 米。二、确定线路走向、电源线线径及电箱位置1、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出 2 路干线(LFG1、2)架空引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。(1)LFG1 动力电源由一级电箱输出分左路输到井架边，线路上的负荷由吊笼 4 台、砂浆机3 台、焊机 2 台、水泵 5 台、介木机 3 台、平板 3 台、振棒 3 支等组成。(2)LFG2 动力电源由一级电箱输出供给钢筋加工场，线路上的负荷由钢筋弯切机 2 台、焊机 2 台等组成。(3)照明电源由一级电箱分出，沿动力电杆架设，引至二级分配电箱后再输出。照明电源不从动力电源分出，即照明电源与动力电源互不影响。2、据《施工现场临时用电安全技术法律规范》规定，本供电采纳三相五线制供电即(TN-S)系统，采纳三级漏电保护制度。3、配电箱的选择：采纳总公司统一规格的各级电箱作配电箱，二级电箱的要求：(1)箱内设漏电开关(型号：DZ10L-1/3),闸刀开关带保险(型号：HK-1/3)、熔体电流50(A),接线柱(3X1A)组成.(2)漏电开关的动作电流及动作时间指标分别为 50mA，小于 0. 1S)。(3 )二级电箱外壳必须联通保护接地且重复接地。(4)各楼层用电考虑施工及敷设方便宜设在吊笼侧并每层设一个配电箱，由该电箱输出各个流动电箱。4、级电箱位置及布线原则：（1）井架式起重机配电箱设在笼架边，便于电源进出线。（2）砼搅拌机位于水泥库旁、笼架的一侧，其配电箱就设在水泥库旁。（3）弯切机配电箱设在机侧，采纳埋地敷线，以便材料进场。（4）振捣器配电箱应布置在使用地点附近（即流动电箱）。（5）砂浆机、灰机的配电箱设在砂场及灰池附近，导线采纳架空敷设。（6）电焊机为可移动设备，采纳回路供电，导线采纳橡皮套软电缆。（7）分配电箱距固定式用电设备距离均不超过 3 米，距沟通弧焊机距离不大于 5 米，、水泵的距离大于 1.5 米、小于 6 米。现场计划用电量统计表（附表 1）序名 称功率（KW）数量合计功率（KW）备注1钢筋弯...
