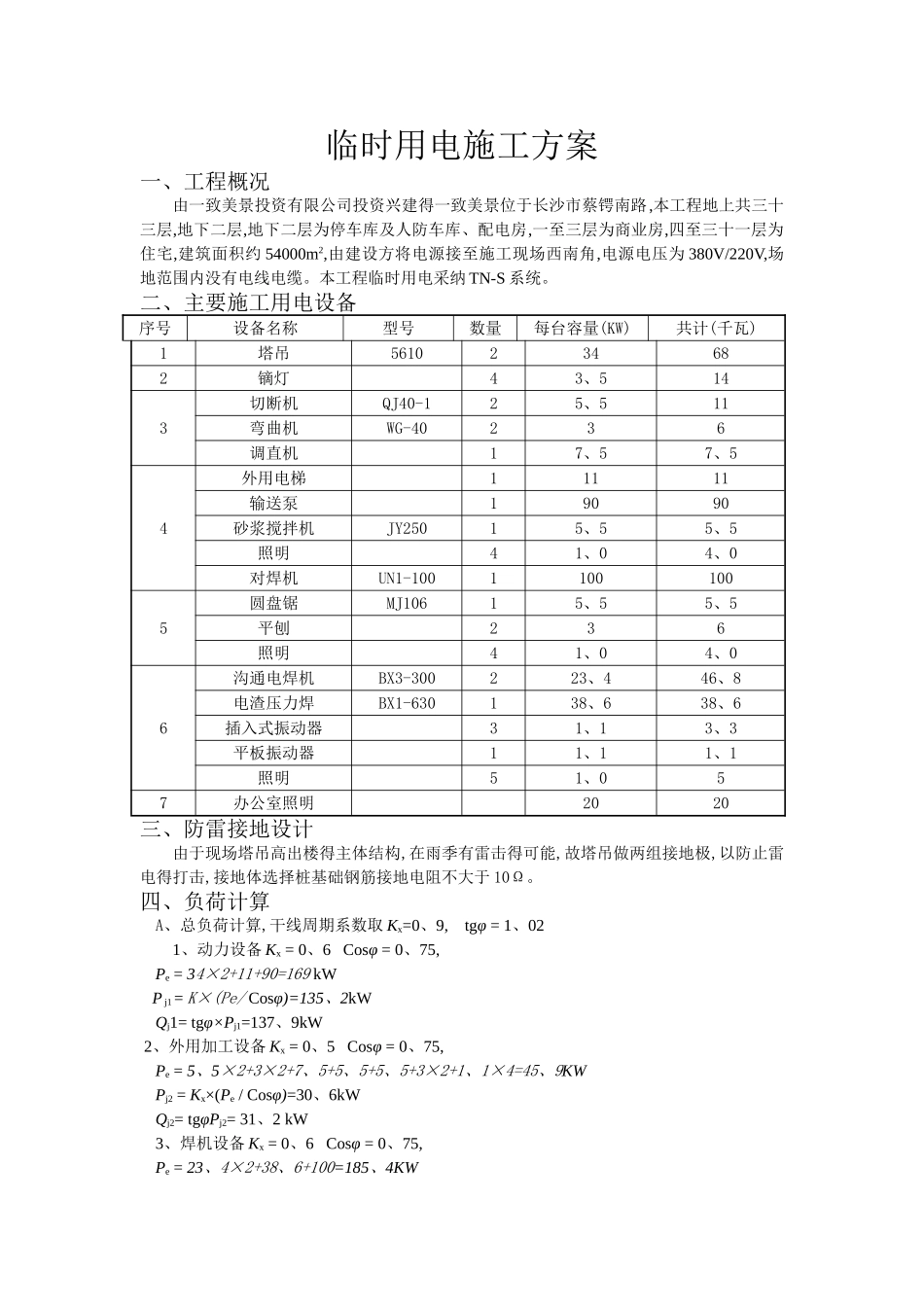

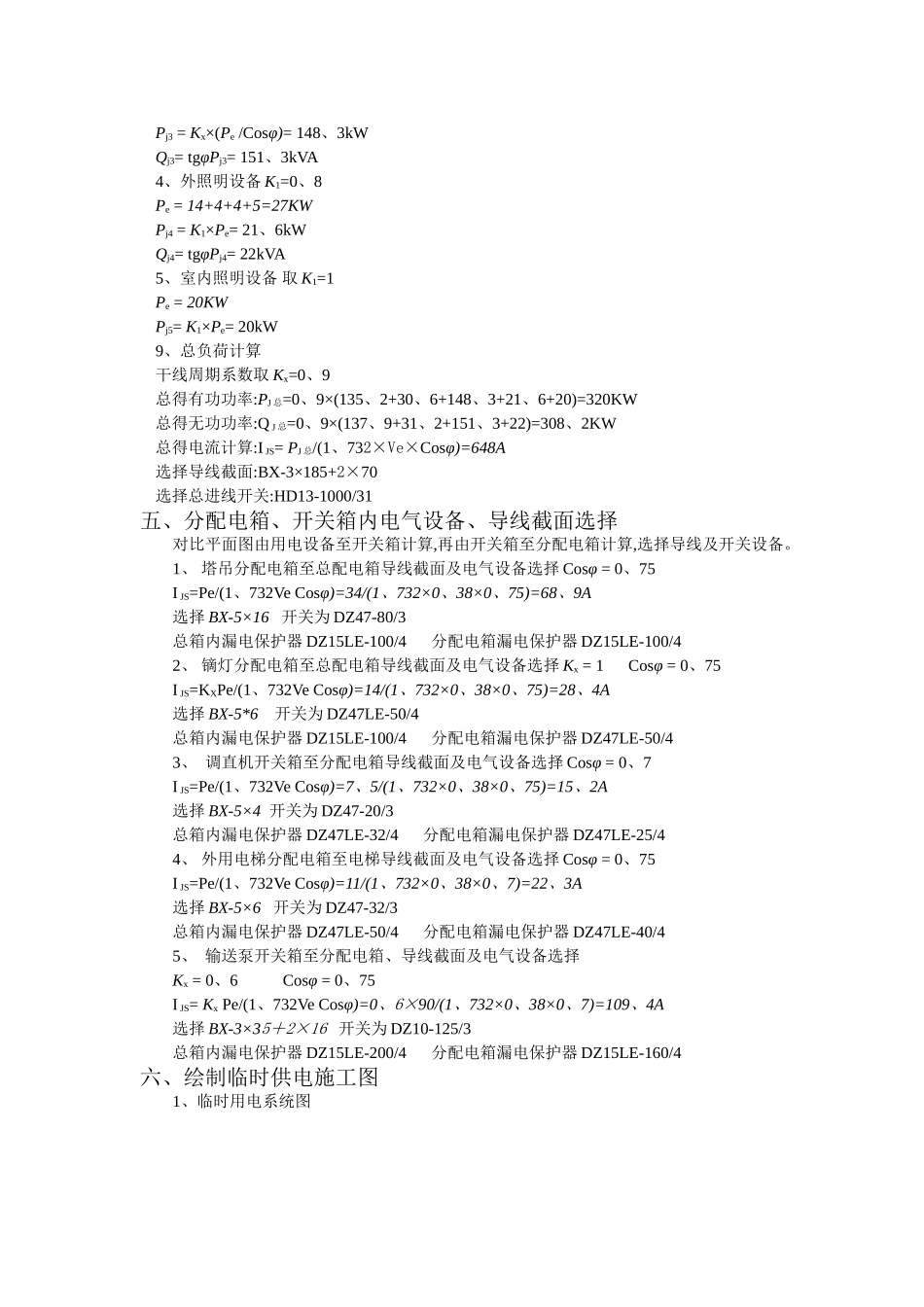

临时用电施工方案一、工程概况由一致美景投资有限公司投资兴建得一致美景位于长沙市蔡锷南路,本工程地上共三十三层,地下二层,地下二层为停车库及人防车库、配电房,一至三层为商业房,四至三十一层为住宅,建筑面积约 54000m2,由建设方将电源接至施工现场西南角,电源电压为 380V/220V,场地范围内没有电线电缆。本工程临时用电采纳 TN-S 系统。二、主要施工用电设备序号设备名称型号数量每台容量(KW)共计(千瓦)1塔吊5610234682镝灯43、5143切断机QJ40-125、511弯曲机WG-40236调直机17、57、54外用电梯11111输送泵19090砂浆搅拌机JY25015、55、5照明41、04、0对焊机UN1-10011001005圆盘锯MJ10615、55、5平刨236照明41、04、06沟通电焊机BX3-300223、446、8电渣压力焊BX1-630138、638、6插入式振动器31、13、3平板振动器11、11、1照明51、057办公室照明2020三、防雷接地设计由于现场塔吊高出楼得主体结构,在雨季有雷击得可能,故塔吊做两组接地极,以防止雷电得打击,接地体选择桩基础钢筋接地电阻不大于 10Ω。四、负荷计算A、总负荷计算,干线周期系数取 Kx=0、9, tgφ = 1、021、动力设备 Kx = 0、6 Cosφ = 0、75,Pe = 34×2+11+90=169 kW P j1 = K×(Pe/ Cosφ)=135、2kWQj1= tgφ×Pj1=137、9kW 2、外用加工设备 Kx = 0、5 Cosφ = 0、75,Pe = 5、5×2+3×2+7、5+5、5+5、5+3×2+1、1×4=45、9KWPj2 = Kx×(Pe / Cosφ)=30、6kWQj2= tgφPj2= 31、2 kW3、焊机设备 Kx = 0、6 Cosφ = 0、75,Pe = 23、4×2+38、6+100=185、4KWPj3 = Kx×(Pe /Cosφ)= 148、3kWQj3= tgφPj3= 151、3kVA4、外照明设备 K1=0、8Pe = 14+4+4+5=27KWPj4 = K1×Pe= 21、6kWQj4= tgφPj4= 22kVA5、室内照明设备 取 K1=1Pe = 20KWPj5= K1×Pe= 20kW9、总负荷计算干线周期系数取 Kx=0、9总得有功功率:PJ 总=0、9×(135、2+30、6+148、3+21、6+20)=320KW总得无功功率:Q J 总=0、9×(137、9+31、2+151、3+22)=308、2KW总得电流计算:I JS= PJ 总/(1、732×Ve×Cosφ)=648A选择导线截面:BX-3×185+2×70选择总进线开关:HD13-1000/31五、分配电箱、开关箱内电气设备、导线截面选择对比平面图由用电设备至开关箱计算,再由开关箱至分配电箱计算,选择导线及开关设备。1、 塔吊分配电箱至总配电箱导线截面及电气设备选择 Cosφ = 0、75I JS=Pe/(1、732Ve Cosφ)=34/(1、732×0、38×0、75)=68、9A选择 B...
