充电桩桥架及电缆施工方案

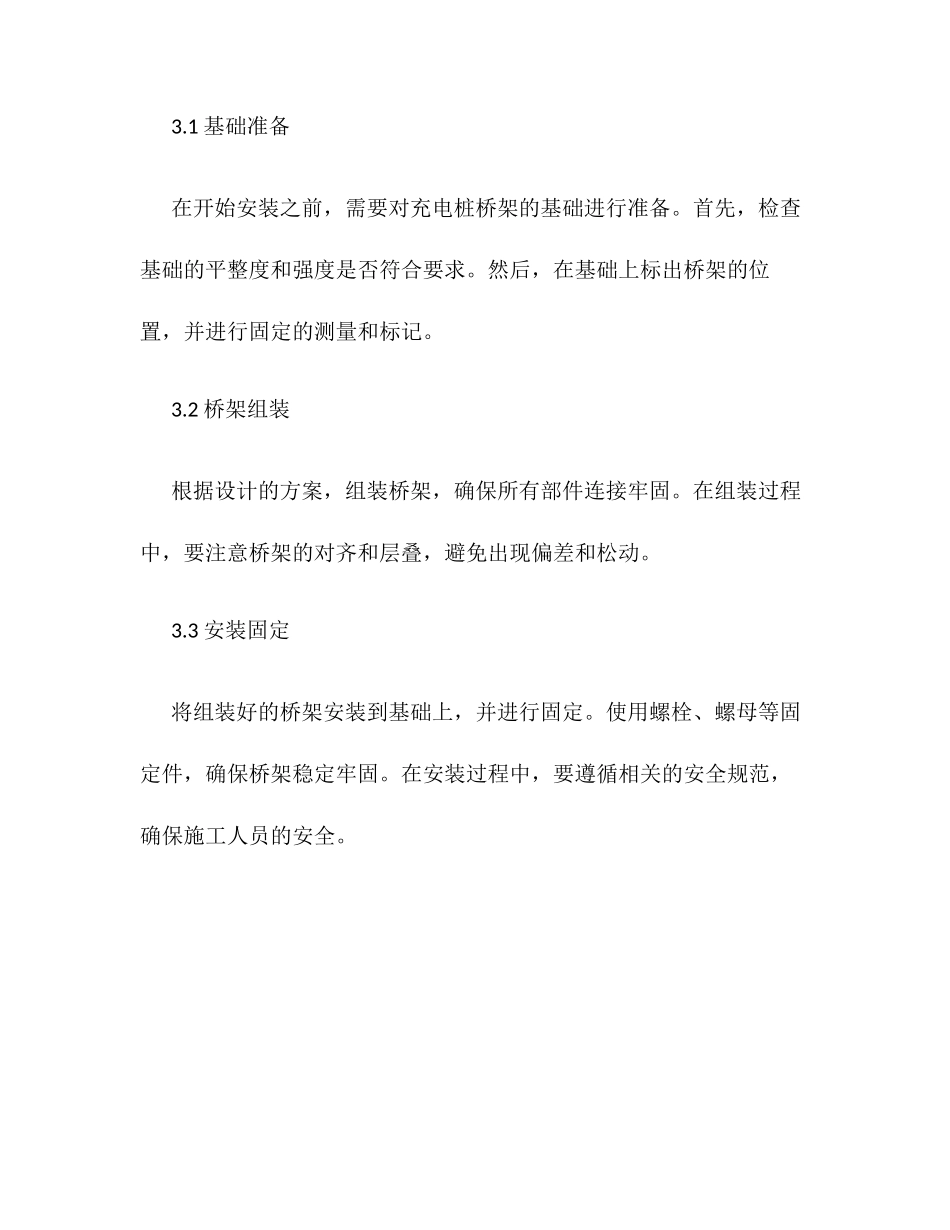

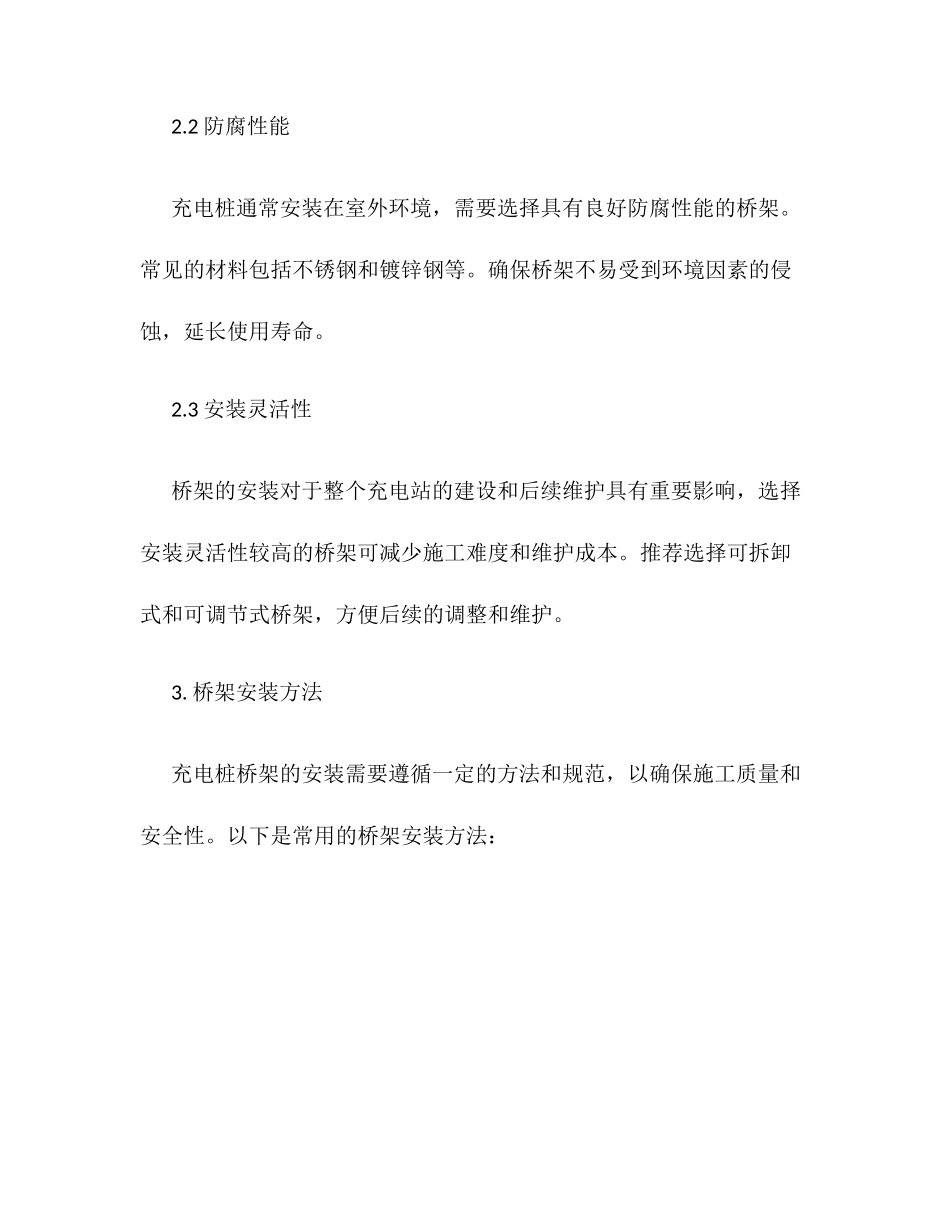

充电桩桥架及电缆施工方案1. 引言充电桩是电动汽车充电的重要设施，而充电桩桥架及电缆施工方案的设计和安装对于充电设施的正常运行至关重要。本文将讨论充电桩桥架和电缆的施工方案，包括桥架的选型、安装方法和电缆的布置，旨在为充电桩项目的建设提供参考。2. 桥架选型桥架是充电桩电缆的支架结构，选择合适的桥架对于电缆的保护和布置非常重要。在选择桥架时，需要考虑以下因素：2.1 承重能力充电桩电缆较长，需要经过桥架进行支撑。因此，桥架的承重能力是首要考虑因素。根据电缆的数量和重量，选择承重能力足够的桥架。2.2 防腐性能充电桩通常安装在室外环境，需要选择具有良好防腐性能的桥架。常见的材料包括不锈钢和镀锌钢等。确保桥架不易受到环境因素的侵蚀，延长使用寿命。2.3 安装灵活性桥架的安装对于整个充电站的建设和后续维护具有重要影响，选择安装灵活性较高的桥架可减少施工难度和维护成本。推荐选择可拆卸式和可调节式桥架，方便后续的调整和维护。3. 桥架安装方法充电桩桥架的安装需要遵循一定的方法和规范，以确保施工质量和安全性。以下是常用的桥架安装方法：3.1 基础准备在开始安装之前，需要对充电桩桥架的基础进行准备。首先，检查基础的平整度和强度是否符合要求。然后，在基础上标出桥架的位置，并进行固定的测量和标记。3.2 桥架组装根据设计的方案，组装桥架，确保所有部件连接牢固。在组装过程中，要注意桥架的对齐和层叠，避免出现偏差和松动。3.3 安装固定将组装好的桥架安装到基础上，并进行固定。使用螺栓、螺母等固定件，确保桥架稳定牢固。在安装过程中，要遵循相关的安全规范，确保施工人员的安全。3.4 桥架调整完成安装后，进行桥架的调整工作。调整桥架的高度和水平度，以适应电缆的布置和使用需求。在调整过程中，要注意保持整个桥架的稳定和平衡。4. 电缆布置电缆的布置是充电桩施工中的另一个重要环节。合理的电缆布置可以减少电缆的损坏和维护成本。以下是一些常用的电缆布置方案：4.1 通道布置将电缆放置在预留的通道中，避免电缆暴露在外界环境中。通道可以选用防腐的支架进行固定，确保电缆的安全和稳定。4.2 室内布置在室内环境中，可以采用电缆槽或电缆桥架的布置方式。将电缆放置在电缆槽或电缆桥架中，便于维护和管理。在布置过程中，要保持电缆之间的合适距离，以保证散热和安全性。4.3 室外布置在室外环境中，电缆的布置需要考虑到防水和防腐。可以采用埋地敷设或使用防水套...
