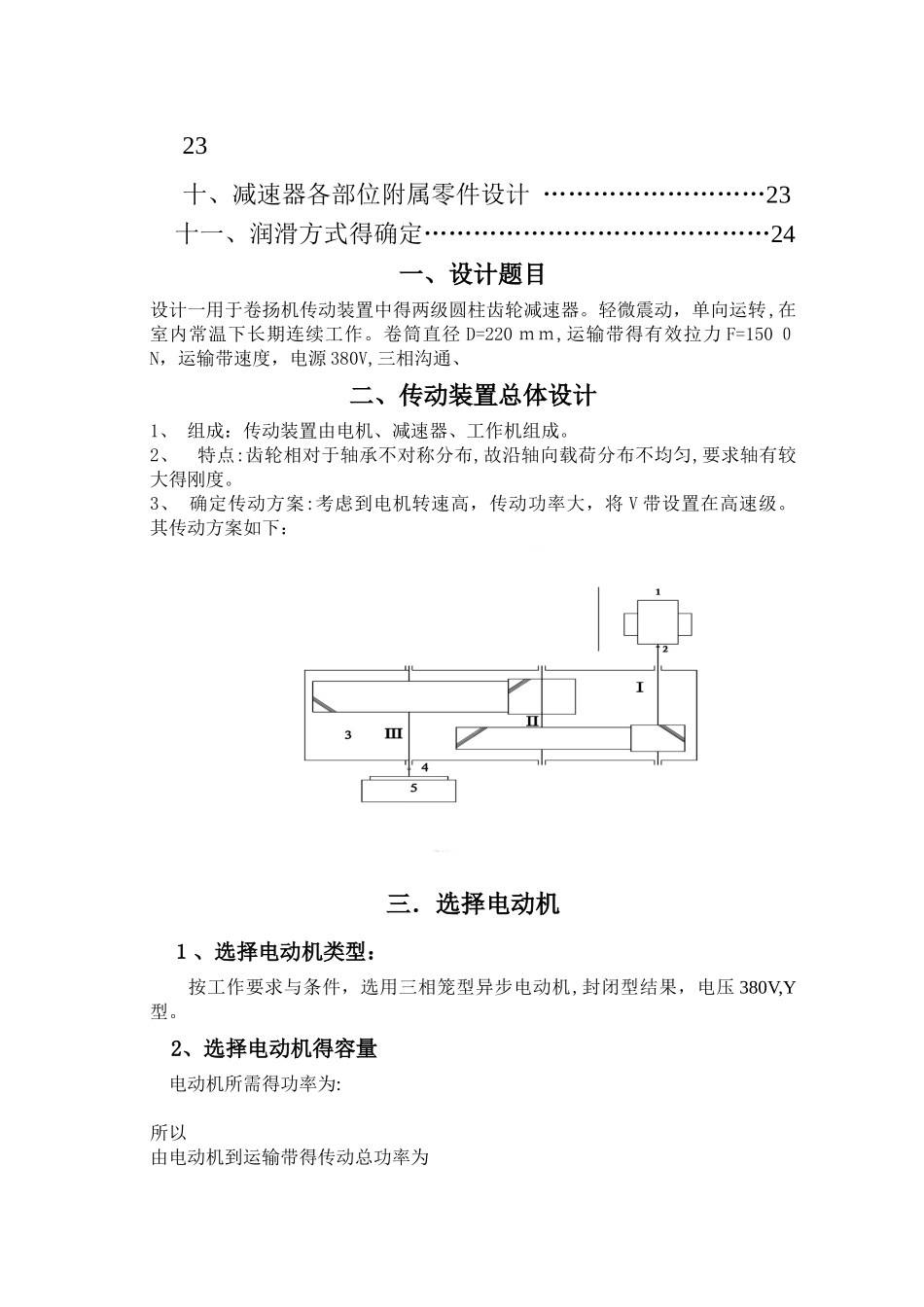

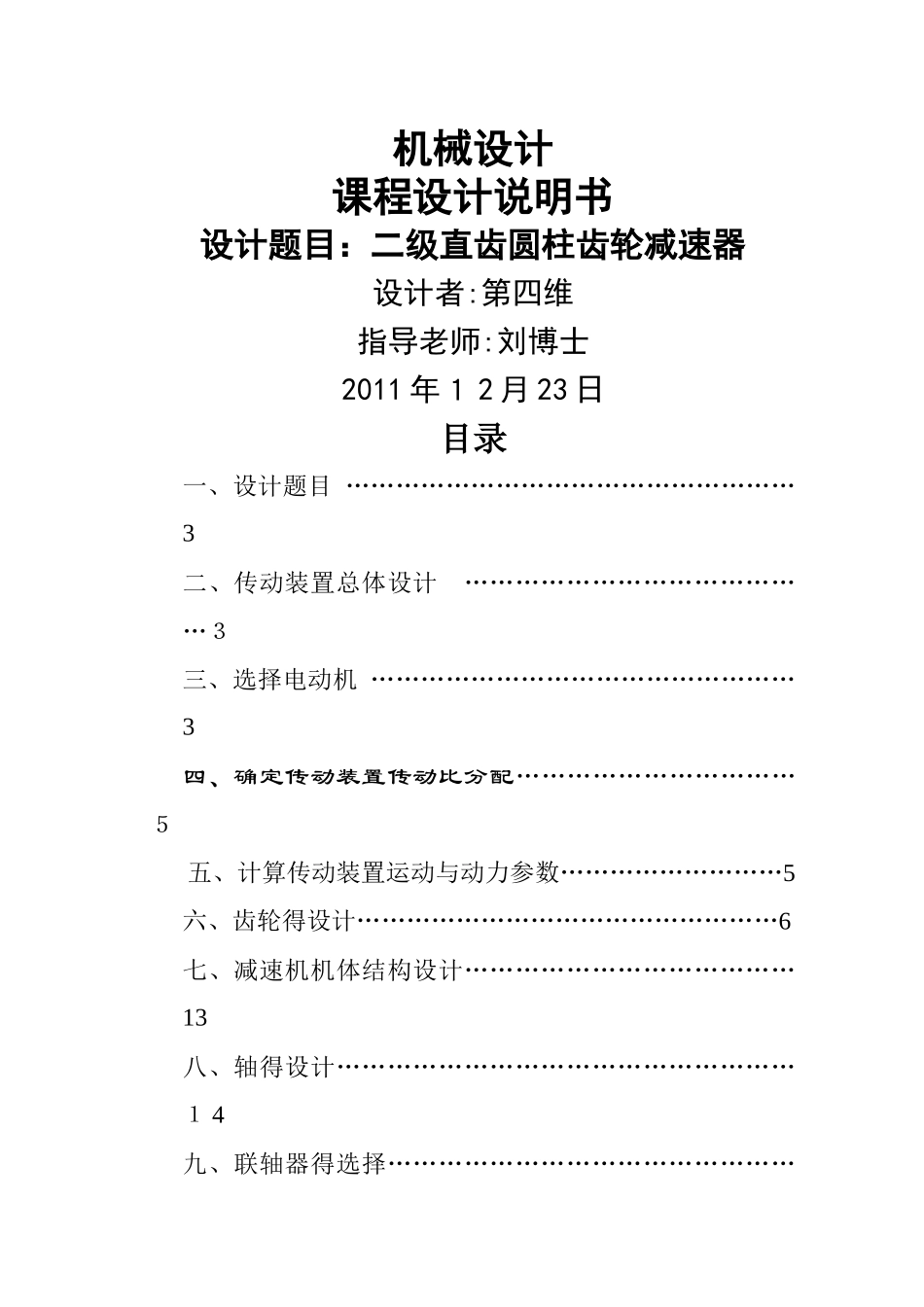

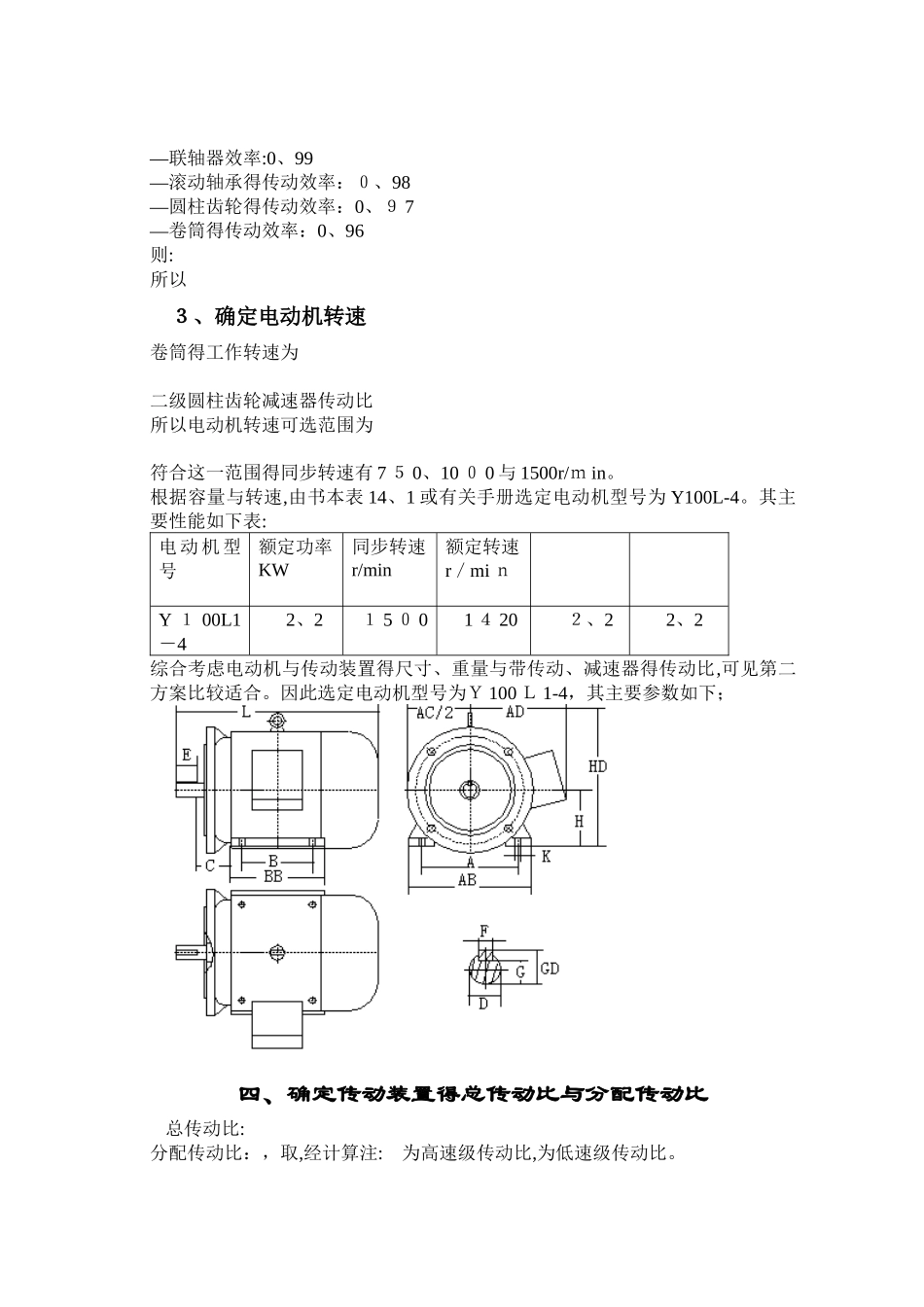

机械设计课程设计说明书设计题目：二级直齿圆柱齿轮减速器设计者:第四维指导老师:刘博士2011 年１ 2 月 23 日目录一、设计题目 ………………………………………………3二、传动装置总体设计 ……………………………………３三、选择电动机 ……………………………………………3四、确定传动装置传动比分配……………………………５五、计算传动装置运动与动力参数………………………5六、齿轮得设计……………………………………………6七、减速机机体结构设计…………………………………13八、轴得设计………………………………………………１ 4九、联轴器得选择…………………………………………23十、减速器各部位附属零件设计 ………………………23十一、润滑方式得确定……………………………………24一、设计题目设计一用于卷扬机传动装置中得两级圆柱齿轮减速器。轻微震动，单向运转,在室内常温下长期连续工作。卷筒直径 D=220 ｍｍ,运输带得有效拉力 F=150 ０N，运输带速度，电源 380V,三相沟通、二、传动装置总体设计1、 组成：传动装置由电机、减速器、工作机组成。2、 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大得刚度。3、 确定传动方案:考虑到电机转速高，传动功率大，将 V 带设置在高速级。 其传动方案如下：三．选择电动机１、选择电动机类型： 按工作要求与条件，选用三相笼型异步电动机,封闭型结果，电压 380V,Y型。2、选择电动机得容量 电动机所需得功率为: 所以 由电动机到运输带得传动总功率为 —联轴器效率:0、99—滚动轴承得传动效率：０、98—圆柱齿轮得传动效率：0、９ 7—卷筒得传动效率：0、96则:所以 ３、确定电动机转速卷筒得工作转速为 二级圆柱齿轮减速器传动比所以电动机转速可选范围为 符合这一范围得同步转速有 7 ５ 0、10 ０ 0 与 1500r/ｍ in。根据容量与转速,由书本表 14、1 或有关手册选定电动机型号为 Y100L-4。其主要性能如下表:电动机型号额定功率KW同步转速r/min额定转速r／mi ｎY １ 00L1－4 2、2１ 5 ０ 01 ４ 20２、22、2综合考虑电动机与传动装置得尺寸、重量与带传动、减速器得传动比,可见第二方案比较适合。因此选定电动机型号为Ｙ 100 Ｌ 1-4，其主要参数如下；四、确定传动装置得总传动比与分配传动比 总传动比: 分配传动比：，取,经计算注: 为高速级传动比,为低速级传动比。五、计算传动装置得运动与动力参...
