二阶压控型低通、高通、带通、带阻滤波器的设计

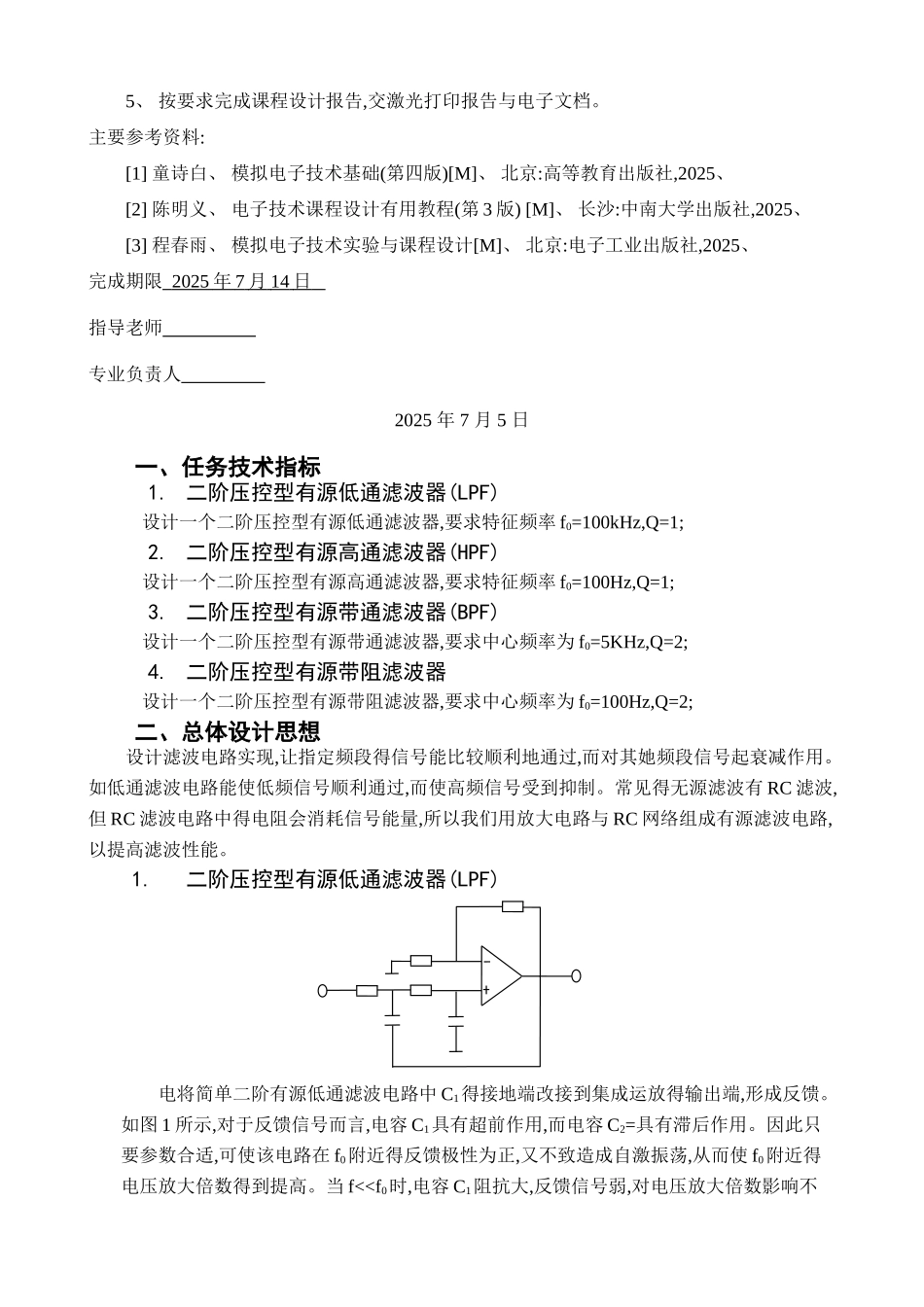

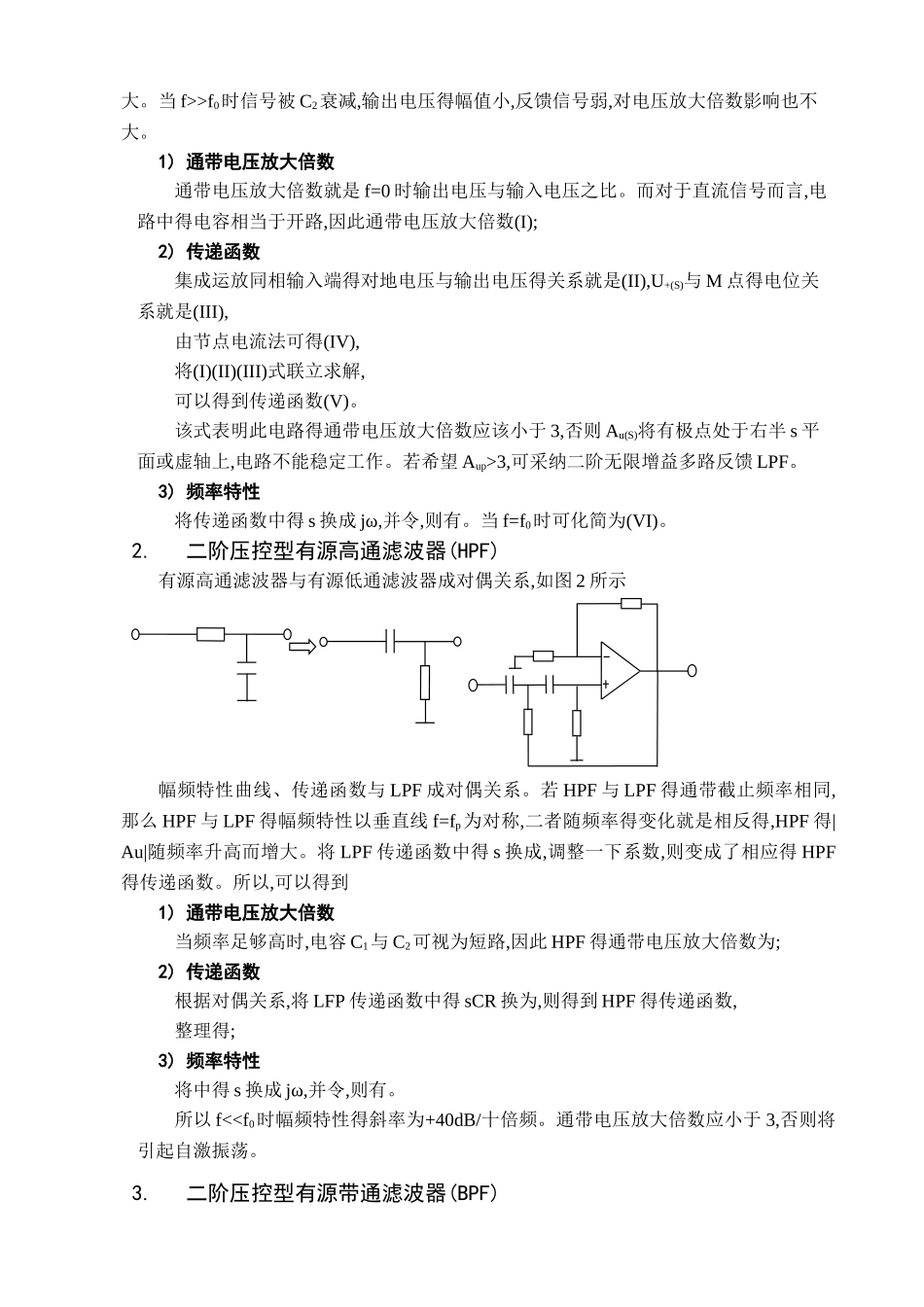

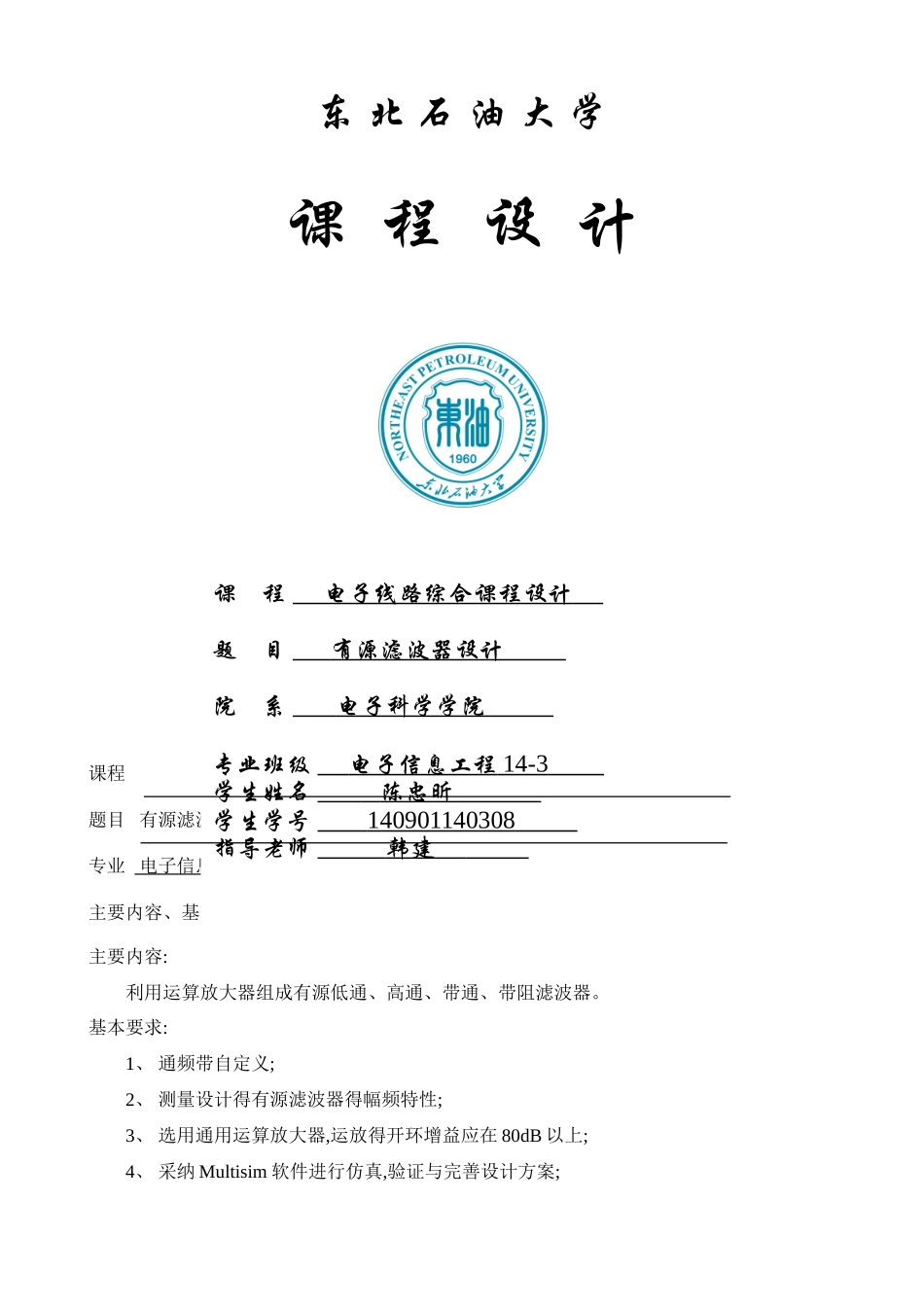

东 北 石 油 大 学课 程 设 计2025 年 7 月 14 日东北石油大学课程设计任务书课程 电子线路综合课程设计题目 有源滤波器设计专业 电子信息工程 14-3 姓名 陈忠昕 学号 140901140308 主要内容、基本要求、主要参考资料等主要内容:利用运算放大器组成有源低通、高通、带通、带阻滤波器。基本要求:1、 通频带自定义;2、 测量设计得有源滤波器得幅频特性;3、 选用通用运算放大器,运放得开环增益应在 80dB 以上;4、 采纳 Multisim 软件进行仿真,验证与完善设计方案;课 程 电子线路综合课程设计 题 目 有源滤波器设计 院 系 电子科学学院 专业班级 电子信息工程 14-3 学生姓名 陈忠昕 学生学号 140901140308 指导老师 韩建 5、 按要求完成课程设计报告,交激光打印报告与电子文档。主要参考资料:[1] 童诗白、 模拟电子技术基础(第四版)[M]、 北京:高等教育出版社,2025、[2] 陈明义、 电子技术课程设计有用教程(第 3 版) [M]、 长沙:中南大学出版社,2025、[3] 程春雨、 模拟电子技术实验与课程设计[M]、 北京:电子工业出版社,2025、完成期限 2025 年 7 月 14 日 指导老师 专业负责人 2025 年 7 月 5 日一、任务技术指标1. 二阶压控型有源低通滤波器(LPF)设计一个二阶压控型有源低通滤波器,要求特征频率 f0=100kHz,Q=1;2. 二阶压控型有源高通滤波器(HPF)设计一个二阶压控型有源高通滤波器,要求特征频率 f0=100Hz,Q=1;3. 二阶压控型有源带通滤波器(BPF)设计一个二阶压控型有源带通滤波器,要求中心频率为 f0=5KHz,Q=2;4. 二阶压控型有源带阻滤波器设计一个二阶压控型有源带阻滤波器,要求中心频率为 f0=100Hz,Q=2;二、总体设计思想设计滤波电路实现,让指定频段得信号能比较顺利地通过,而对其她频段信号起衰减作用。如低通滤波电路能使低频信号顺利通过,而使高频信号受到抑制。常见得无源滤波有 RC 滤波,但 RC 滤波电路中得电阻会消耗信号能量,所以我们用放大电路与 RC 网络组成有源滤波电路,以提高滤波性能。1.二阶压控型有源低通滤波器(LPF)电将简单二阶有源低通滤波电路中 C1得接地端改接到集成运放得输出端,形成反馈。如图 1 所示,对于反馈信号而言,电容 C1具有超前作用,而电容 C2=具有滞后作用。因此只要参数合适,可使该电路在 f0附近得反馈极性为正,又不致造成自激振荡,从而使 f0附近得电压放大倍数得到提高。当 f<
