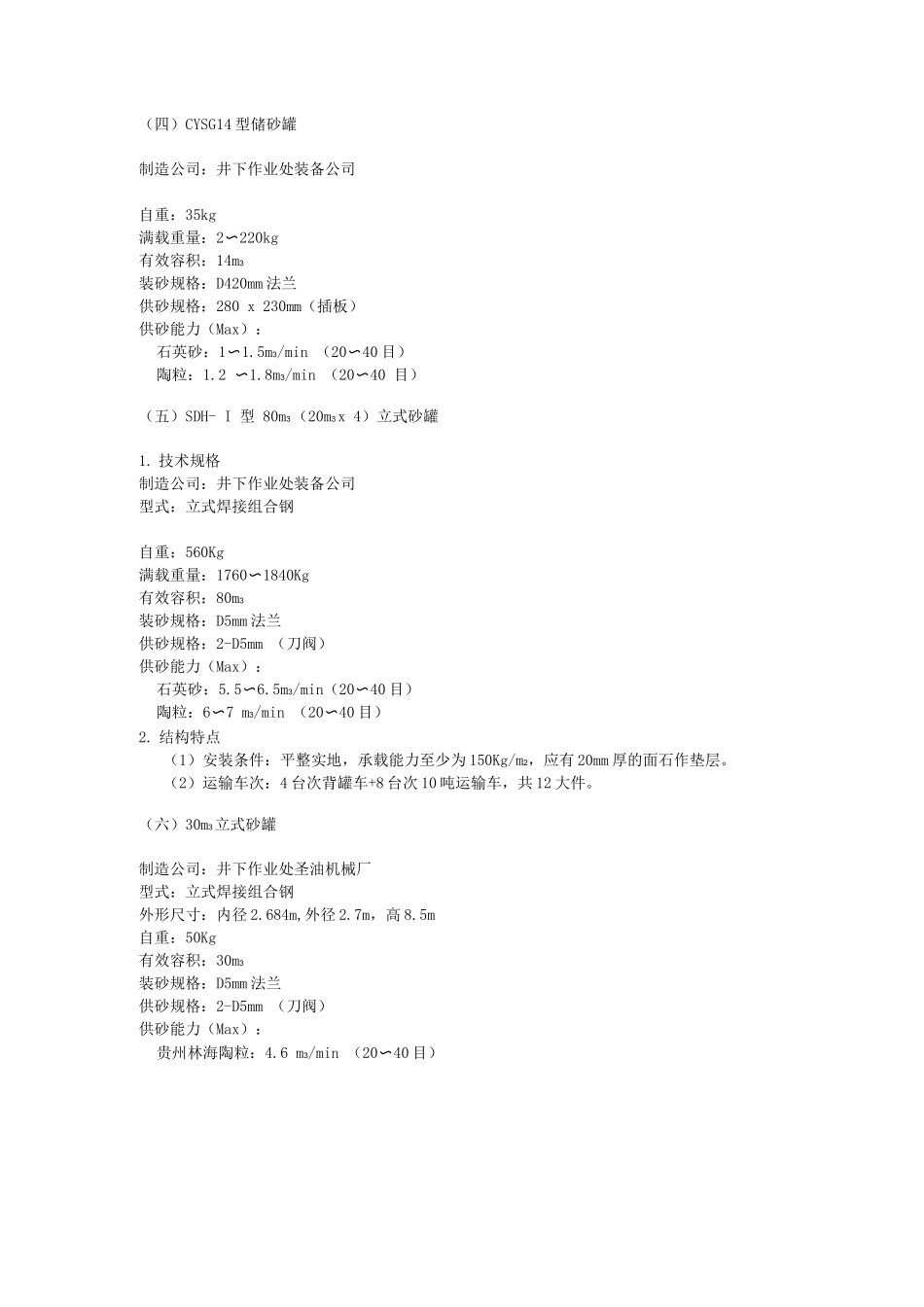

井下作业罐类压裂酸化设备介绍（一）CYWS45 型卧式储液罐1. 技术规格制造公司：井下作业处装备公司容积：45m3自重：70kg满液重量：520kg安装条件：平整实地可容介质：清水、压裂液及其它中性液体。供液规格：6A 型由壬（母）Tr204 x 10转液泵：排量：60m3/ h扬程：30m功率：7.5kw转速：29r/min适用电源：380v/50hz入规格：3"平法兰出规格：2"平法兰搅拌器电机功率：4kw2. 结构特点做主供液罐时，能保证单罐有效液量 40m3;做转液罐时，能保证单罐有效液量 44m3。（二）CYBQ20、CYBQ21 型玻纤罐制造公司：重庆市北陪晨光化工厂型式：衬玻纤焊接组合钢立式罐有效容积：20m3、21m3两种自重：3850kg满液重量：230250 kg安装条件：平整实地可容介质：酸类液体装液规格：2"平式由壬（母）M75x4供液规格：4"A 型由壬（母）特 T61/8"3 牙/（三）CYCJ-20 型衬胶罐制造公司：井下作业处装备公司型式：衬胶焊接组合钢立式罐有效容积：20m3自重：3850kg可容介质：酸类液体装液规格：2"平式由壬（母）M75x4供液规格：4A 型由壬（母）特 T61/83 牙/（四）CYSG14 型储砂罐制造公司：井下作业处装备公司自重：35kg满载重量：2〜220kg有效容积：14m3装砂规格：D420mm 法兰供砂规格：280 x 230mm（插板）供砂能力（Max）：石英砂：1〜1.5m3/min （20〜40 目）陶粒：1.2 〜1.8m3/min （20〜40 目）（五）SDH- I 型 80m3 （20m3 x 4）立式砂罐1. 技术规格制造公司：井下作业处装备公司型式：立式焊接组合钢自重：560Kg满载重量：1760〜1840Kg有效容积：80m3装砂规格：D5mm 法兰供砂规格：2-D5mm （刀阀）供砂能力（Max）：石英砂：5.5〜6.5m3/min（20〜40 目）陶粒：6〜7 m3/min （20〜40 目）2. 结构特点（1）安装条件：平整实地，承载能力至少为 150Kg/m2，应有 20mm 厚的面石作垫层。（2）运输车次：4 台次背罐车+8 台次 10 吨运输车，共 12 大件。（六）30m3立式砂罐制造公司：井下作业处圣油机械厂型式：立式焊接组合钢外形尺寸：内径 2.684m,外径 2.7m，高 8.5m自重：50Kg有效容积：30m3装砂规格：D5mm 法兰供砂规格：2-D5mm （刀阀）供砂能力（Max）：贵州林海陶粒：4.6 m3/min （20〜40 目）
