井挖基础安全施工方案

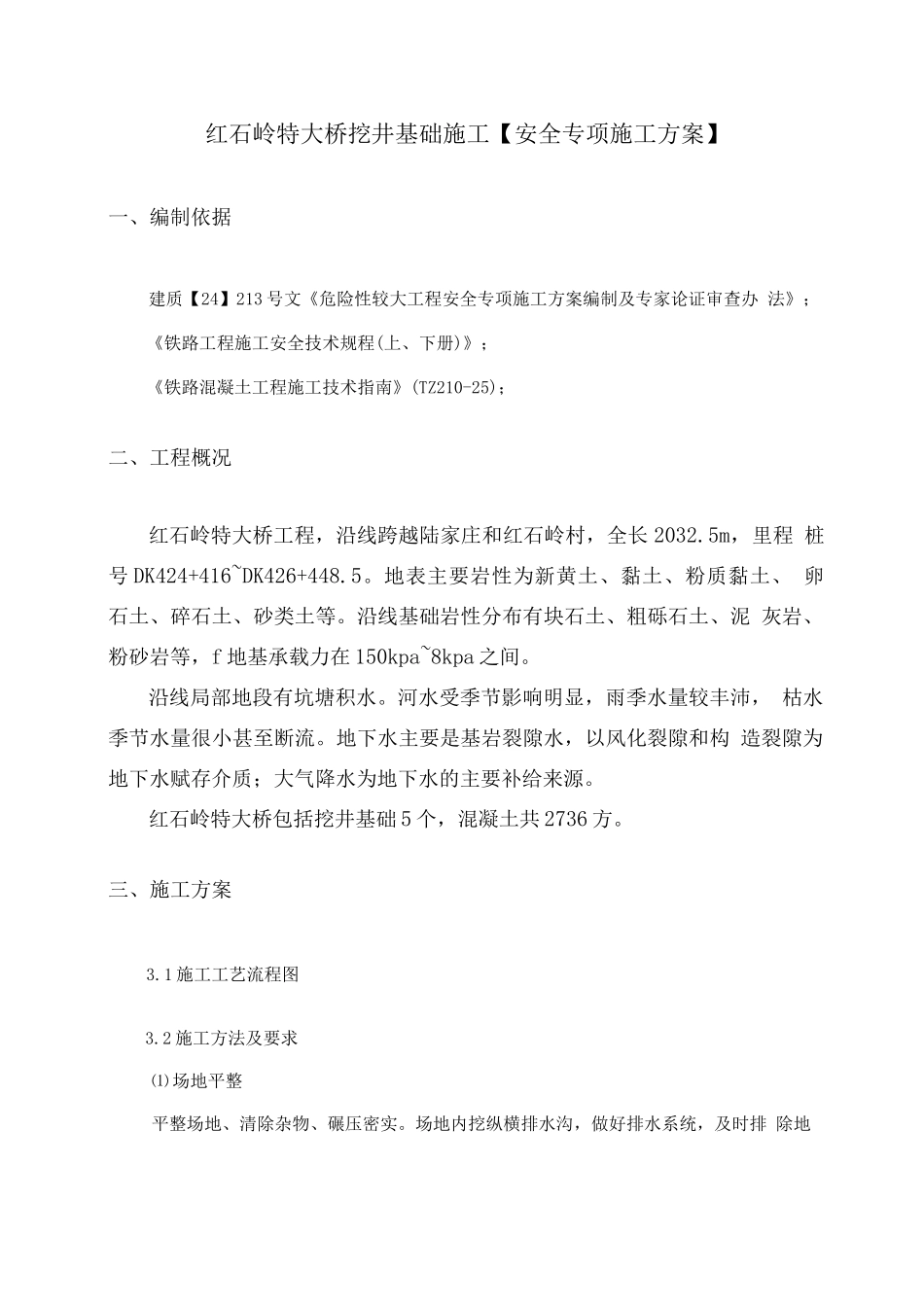

红石岭特大桥挖井基础施工【安全专项施工方案】一、编制依据建质【24】213 号文《危险性较大工程安全专项施工方案编制及专家论证审查办 法》；《铁路工程施工安全技术规程(上、下册)》；《铁路混凝土工程施工技术指南》(TZ210-25)；二、工程概况红石岭特大桥工程，沿线跨越陆家庄和红石岭村，全长 2032.5m，里程 桩号 DK424+416~DK426+448.5。地表主要岩性为新黄土、黏土、粉质黏土、 卵石土、碎石土、砂类土等。沿线基础岩性分布有块石土、粗砾石土、泥 灰岩、粉砂岩等，f 地基承载力在 150kpa~8kpa 之间。沿线局部地段有坑塘积水。河水受季节影响明显，雨季水量较丰沛， 枯水季节水量很小甚至断流。地下水主要是基岩裂隙水，以风化裂隙和构 造裂隙为地下水赋存介质；大气降水为地下水的主要补给来源。红石岭特大桥包括挖井基础 5 个，混凝土共 2736 方。三、施工方案3.1 施工工艺流程图3.2 施工方法及要求⑴ 场地平整平整场地、清除杂物、碾压密实。场地内挖纵横排水沟，做好排水系统，及时排 除地表水。施工区应设置钢管防护围栏，上横杆距地面 120 ，立杆间距 2m,并设置明 显的安全警示牌。⑵ 测量放样进行施工放样，施工队配合测量班按设计图纸定出井位，经检查无误后，由施工 队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对墩位 进行校核。⑶ 井锁施工井锁对挖井施工十分重要，可以提供井操作平台及保护井内开挖施工。在 井向外做30cm,向下做 40cm 厚度为 15cm 的 C25 钢筋砼锁护壁，砼内布置 20 x 20cm 巾 8 的钢筋网片，见下图。井锁段示意图⑷ 开挖采纳从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采纳锤、钎破裂，挖 土顺序为先挖中间后挖周边。井内挖出的土装入吊桶，采纳自制提升设备将渣土垂直提 升到地面，见下图，也可以采纳吊车将渣土吊运出井，堆积到指定地点，防止污染环境。 注意挖井过程中，不必将井壁修成光面，要使井壁稍有凹凸不平，以增加挖井基础的锚 固力。挖至地下水位时，在基坑内挖集水井，设小型潜水泵将水排至场地排水沟内，集水井随挖土加深而加深。随着挖井加深，及时安装通风、照明、通讯等设备。采纳提升架出渣土示意图⑸ 爆破井内强风化及部分中风化软石采纳风镐凿除，中微风化岩石采纳微 差控〜制爆破开挖。1）井挖爆破施工参数炮孔直径：① 32，炮眼深度：0.8〜1.5m 以内，起爆：电雷管，炸药：2#RJ 乳胶炸药，装药...
