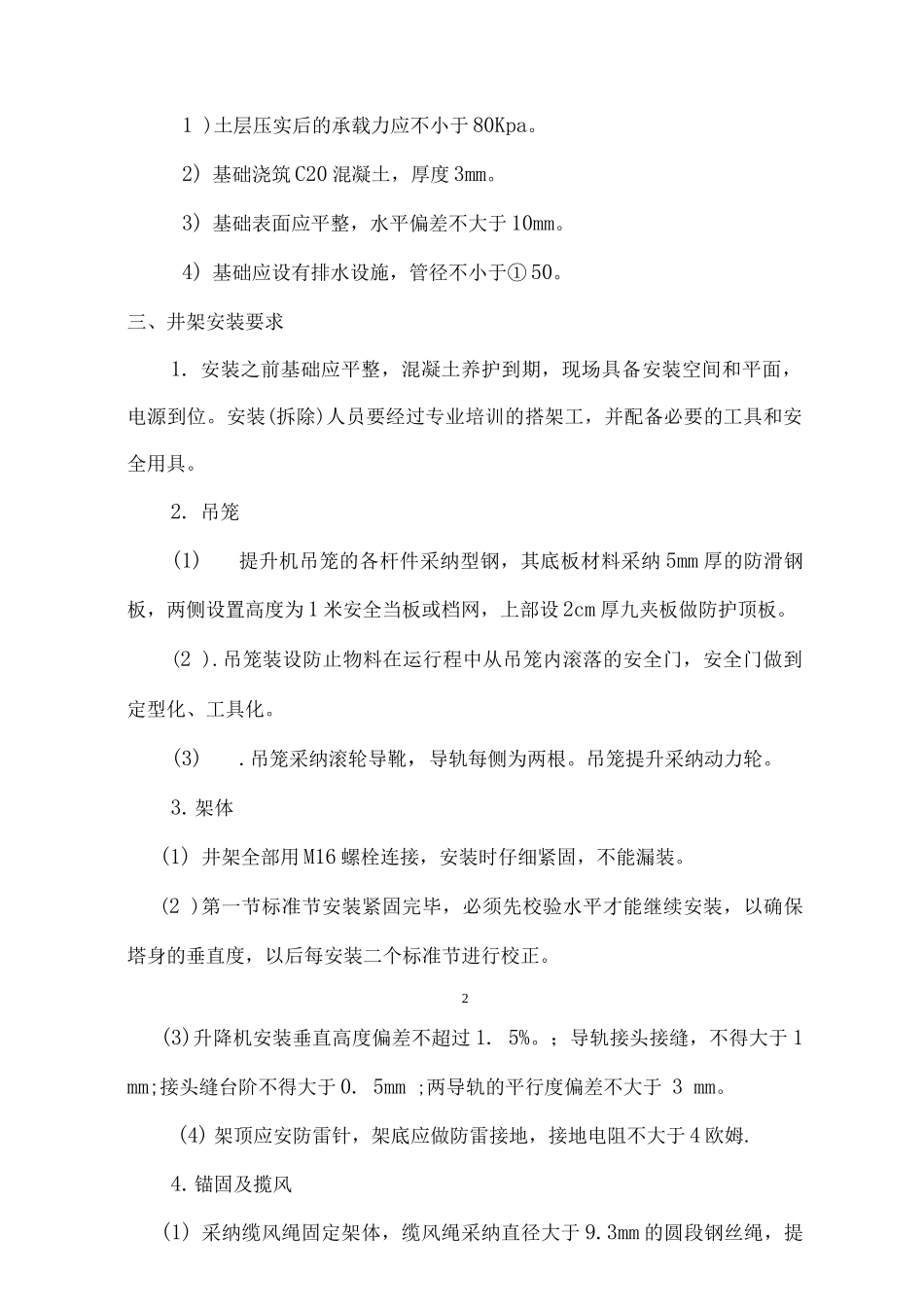

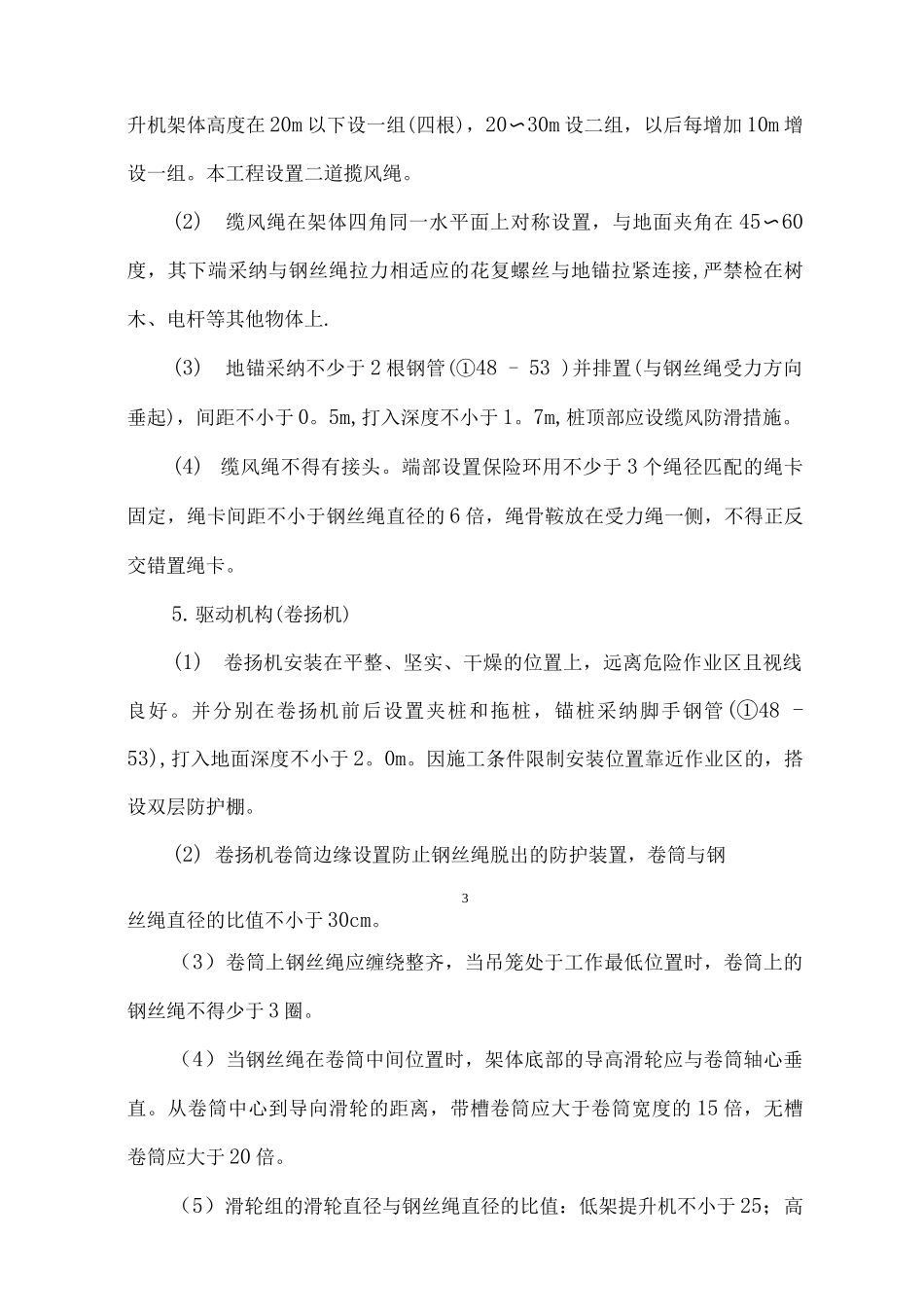

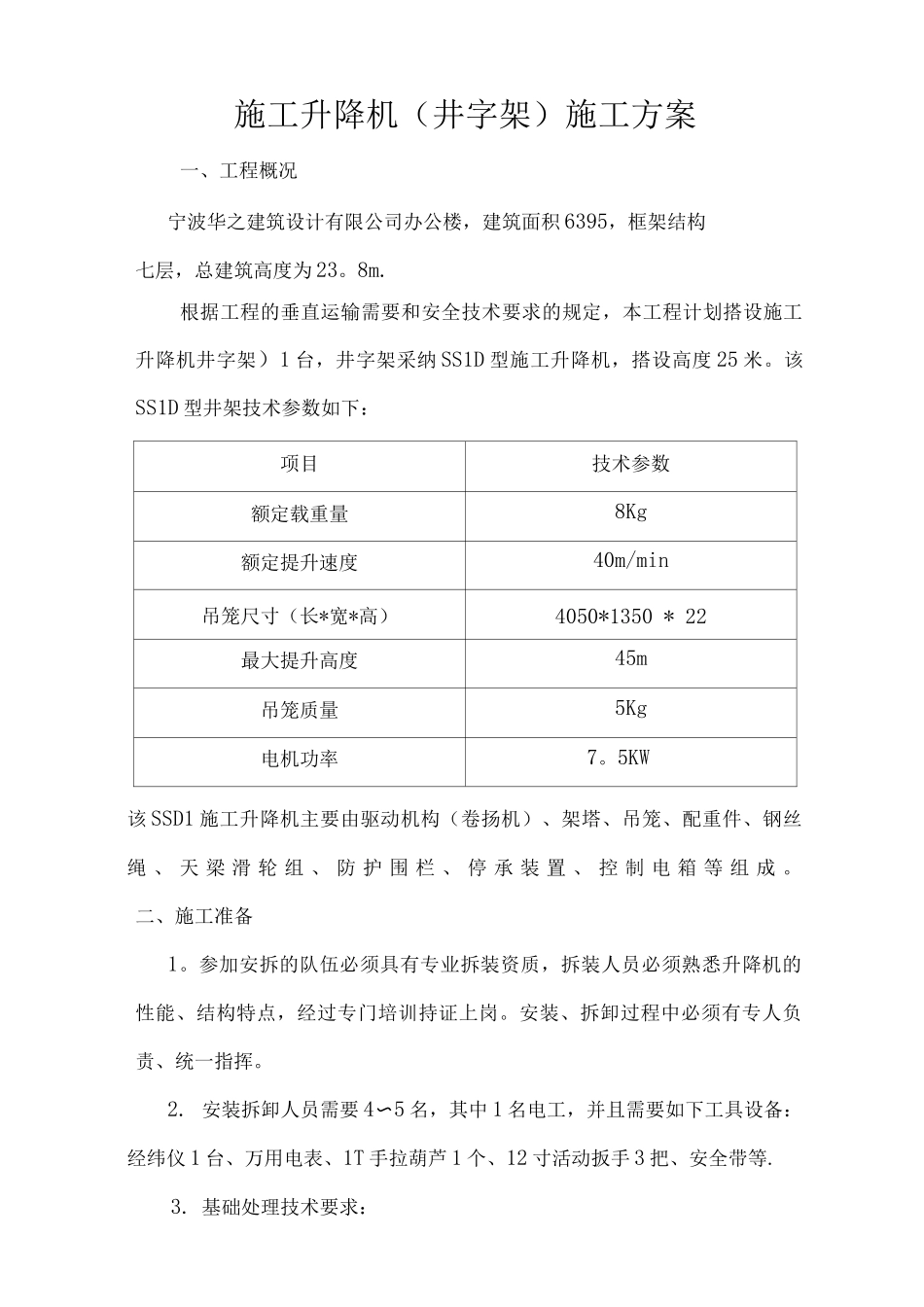

施工升降机（井字架）施工方案一、工程概况宁波华之建筑设计有限公司办公楼，建筑面积 6395，框架结构七层，总建筑高度为 23。8m.根据工程的垂直运输需要和安全技术要求的规定，本工程计划搭设施工升降机井字架）1 台，井字架采纳 SS1D 型施工升降机，搭设高度 25 米。该SS1D 型井架技术参数如下：项目技术参数额定载重量8Kg额定提升速度40m/min吊笼尺寸（长*宽*高）4050*1350 * 22最大提升高度45m吊笼质量5Kg电机功率7。5KW该 SSD1 施工升降机主要由驱动机构（卷扬机）、架塔、吊笼、配重件、钢丝绳 、 天 梁 滑 轮 组 、 防 护 围 栏 、 停 承 装 置 、 控 制 电 箱 等 组 成 。二、施工准备1。参加安拆的队伍必须具有专业拆装资质，拆装人员必须熟悉升降机的性能、结构特点，经过专门培训持证上岗。安装、拆卸过程中必须有专人负责、统一指挥。2. 安装拆卸人员需要 4〜5 名，其中 1 名电工，并且需要如下工具设备：经纬仪 1 台、万用电表、1T 手拉葫芦 1 个、12 寸活动扳手 3 把、安全带等.3. 基础处理技术要求：1 )土层压实后的承载力应不小于 80Kpa。2) 基础浇筑 C20 混凝土，厚度 3mm。3) 基础表面应平整，水平偏差不大于 10mm。4) 基础应设有排水设施，管径不小于① 50。三、井架安装要求1. 安装之前基础应平整，混凝土养护到期，现场具备安装空间和平面，电源到位。安装(拆除)人员要经过专业培训的搭架工，并配备必要的工具和安全用具。2. 吊笼(1)提升机吊笼的各杆件采纳型钢，其底板材料采纳 5mm 厚的防滑钢板，两侧设置高度为 1 米安全当板或档网，上部设 2cm 厚九夹板做防护顶板。(2 ).吊笼装设防止物料在运行程中从吊笼内滚落的安全门，安全门做到定型化、工具化。(3).吊笼采纳滚轮导靴，导轨每侧为两根。吊笼提升采纳动力轮。3.架体(1) 井架全部用 M16 螺栓连接，安装时仔细紧固，不能漏装。(2 )第一节标准节安装紧固完毕，必须先校验水平才能继续安装，以确保塔身的垂直度，以后每安装二个标准节进行校正。2(3)升降机安装垂直高度偏差不超过 1. 5%。；导轨接头接缝，不得大于 1 mm;接头缝台阶不得大于 0. 5mm ;两导轨的平行度偏差不大于 3 mm。(4) 架顶应安防雷针，架底应做防雷接地，接地电阻不大于 4 欧姆.4.锚固及揽风(1) 采纳缆风绳固定架体，缆风绳采纳直径大于 9.3mm 的圆段钢丝绳，提升机架体高度在 20m 以下设一组(四根)，20〜...
