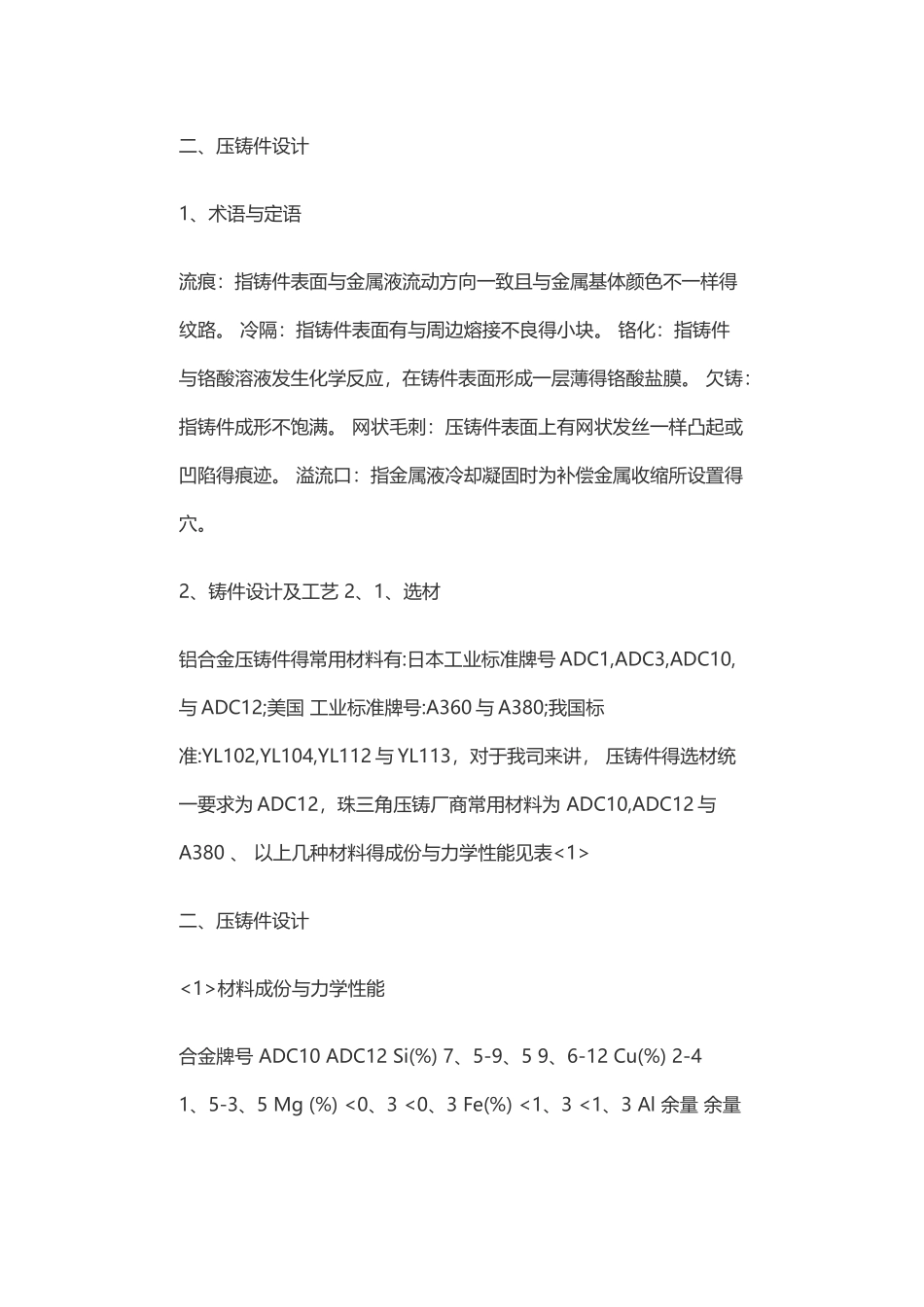

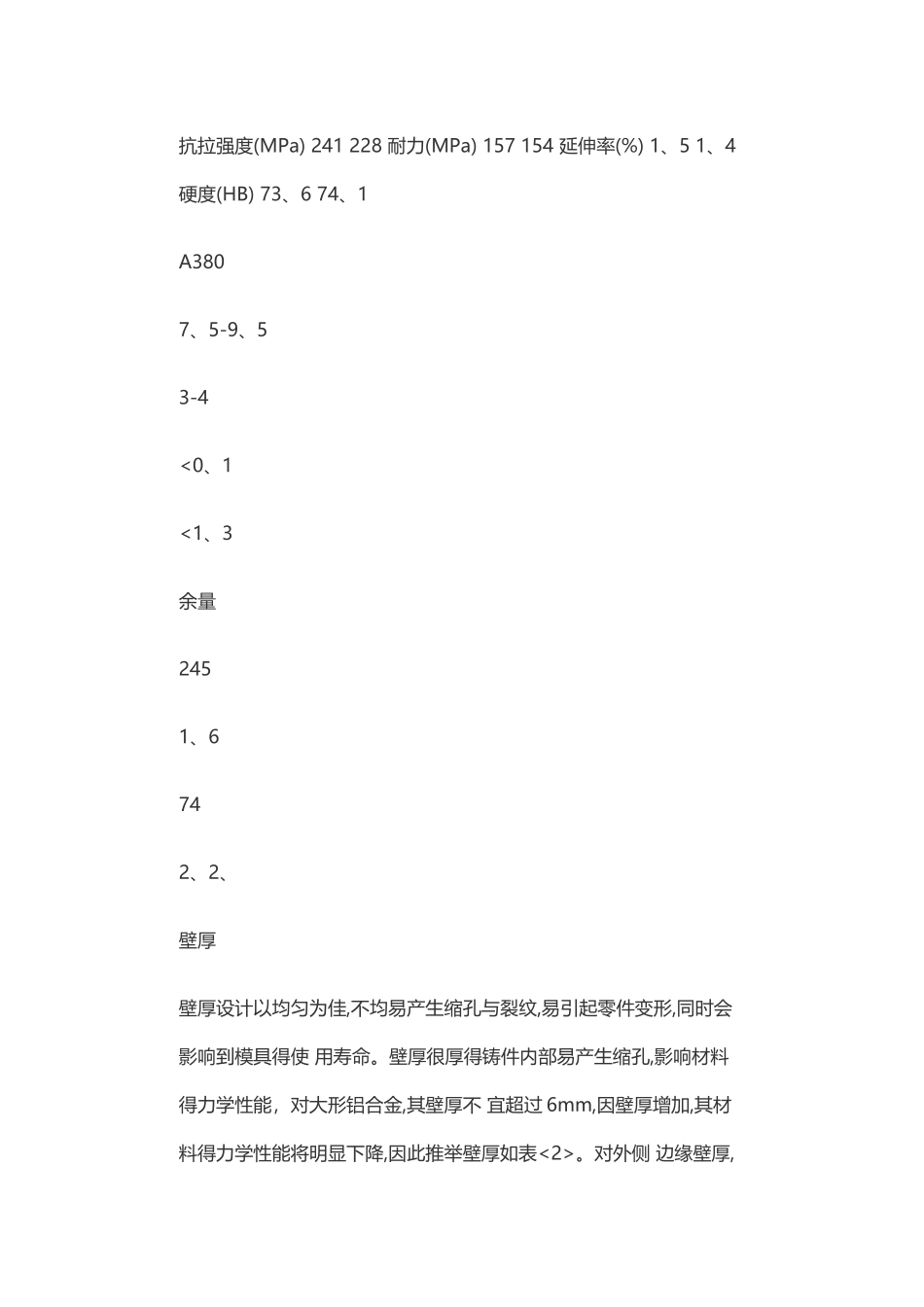

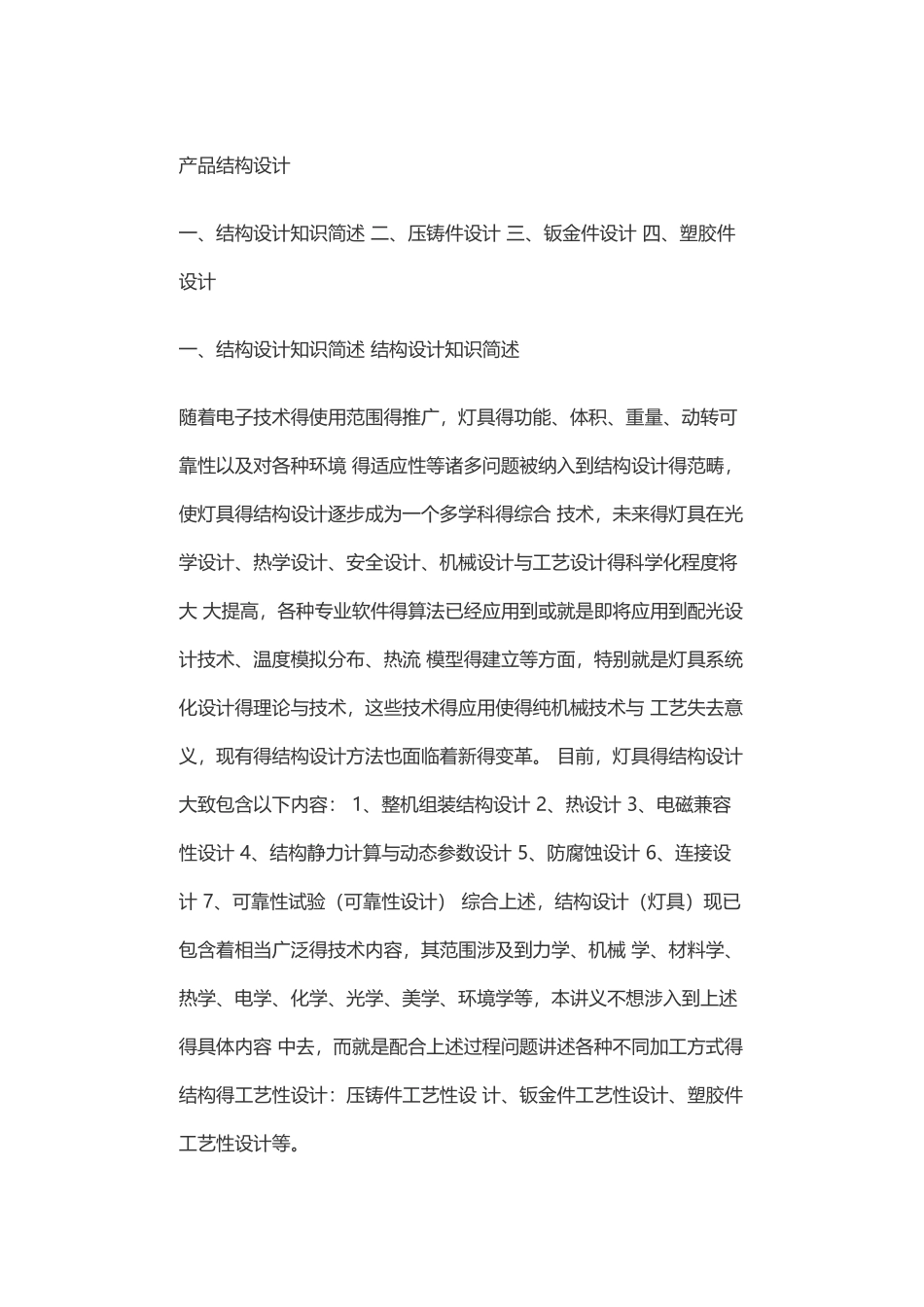

产品结构设计一、结构设计知识简述 二、压铸件设计 三、钣金件设计 四、塑胶件设计一、结构设计知识简述 结构设计知识简述随着电子技术得使用范围得推广，灯具得功能、体积、重量、动转可靠性以及对各种环境 得适应性等诸多问题被纳入到结构设计得范畴，使灯具得结构设计逐步成为一个多学科得综合 技术，未来得灯具在光学设计、热学设计、安全设计、机械设计与工艺设计得科学化程度将大 大提高，各种专业软件得算法已经应用到或就是即将应用到配光设计技术、温度模拟分布、热流 模型得建立等方面，特别就是灯具系统化设计得理论与技术，这些技术得应用使得纯机械技术与 工艺失去意义，现有得结构设计方法也面临着新得变革。 目前，灯具得结构设计大致包含以下内容： 1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计） 综合上述，结构设计（灯具）现已包含着相当广泛得技术内容，其范围涉及到力学、机械 学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述得具体内容 中去，而就是配合上述过程问题讲述各种不同加工方式得结构得工艺性设计：压铸件工艺性设 计、钣金件工艺性设计、塑胶件工艺性设计等。二、压铸件设计1、术语与定语流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样得纹路。 冷隔：指铸件表面有与周边熔接不良得小块。 铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄得铬酸盐膜。 欠铸：指铸件成形不饱满。 网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷得痕迹。 溢流口：指金属液冷却凝固时为补偿金属收缩所设置得穴。2、铸件设计及工艺 2、1、选材铝合金压铸件得常用材料有:日本工业标准牌号 ADC1,ADC3,ADC10,与 ADC12;美国 工业标准牌号:A360 与 A380;我国标准:YL102,YL104,YL112 与 YL113，对于我司来讲， 压铸件得选材统一要求为 ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12 与A380 、 以上几种材料得成份与力学性能见表<1>二、压铸件设计<1>材料成份与力学性能合金牌号 ADC10 ADC12 Si(%) 7、5-9、5 9、6-12 Cu(%) 2-4 1、5-3、5 Mg (%) <0、3 <0、3 Fe(%) <1、3 <1、3 Al 余量 余量 抗拉强度(MPa) 241 228 耐力(MPa) 157 154 延伸率(%) 1、5 1、4 硬度(HB) 73、6 74、1A3807、5-9、53-4<0、1<1、3余量245...
