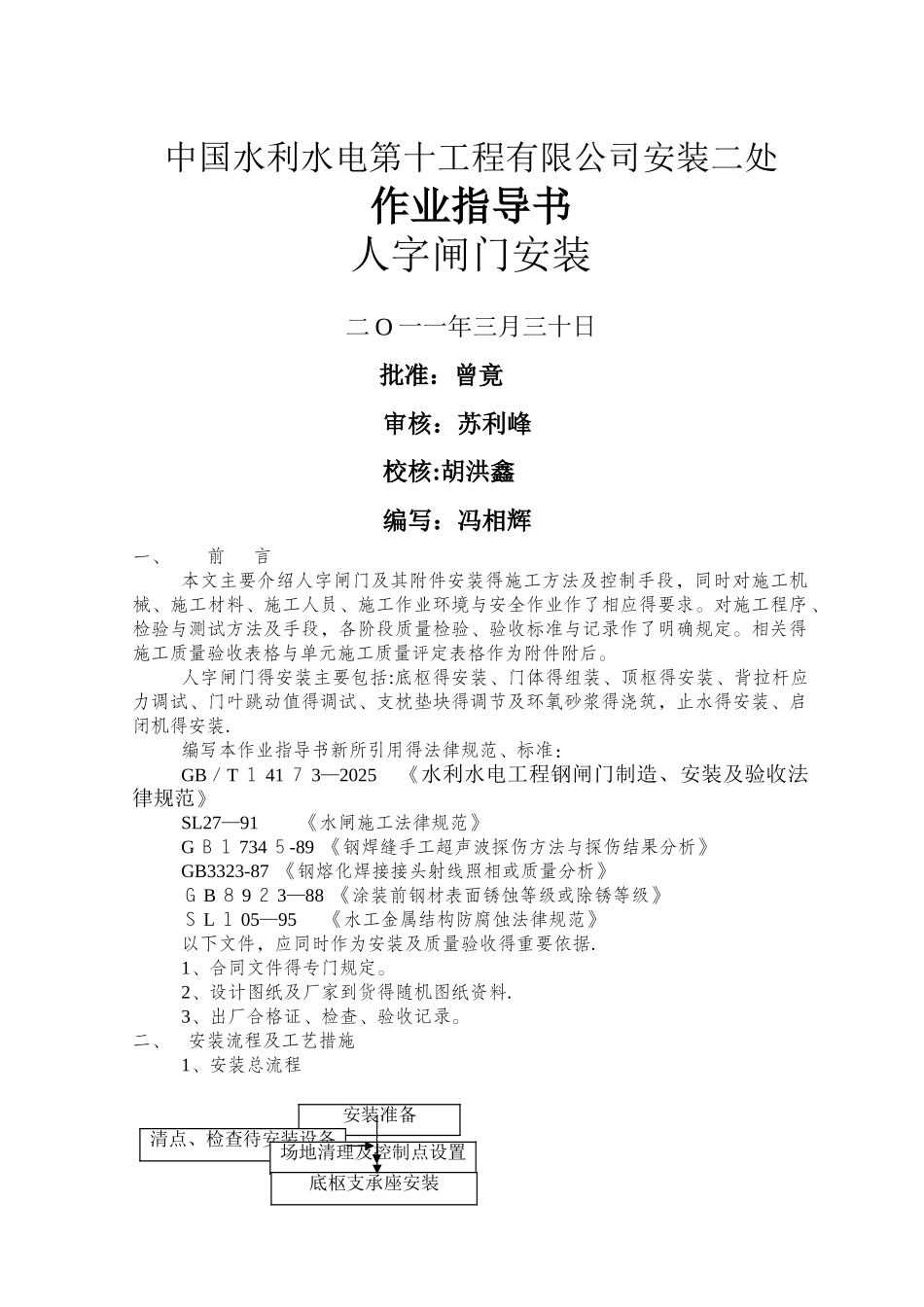

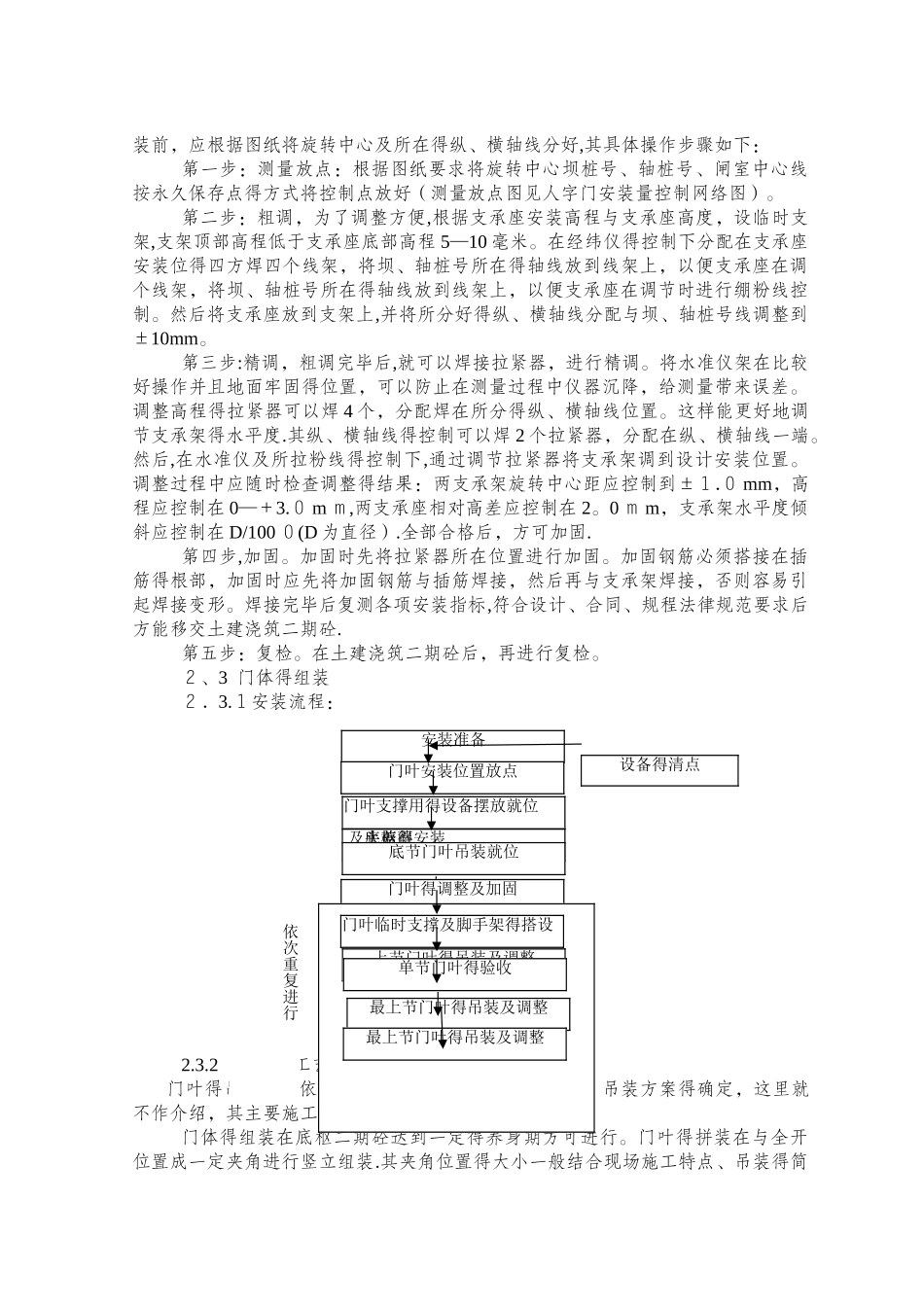

中国水利水电第十工程有限公司安装二处作业指导书人字闸门安装二 O 一一年三月三十日 批准：曾竟审核：苏利峰校核:胡洪鑫编写：冯相辉一、 前 言本文主要介绍人字闸门及其附件安装得施工方法及控制手段，同时对施工机械、施工材料、施工人员、施工作业环境与安全作业作了相应得要求。对施工程序、检验与测试方法及手段，各阶段质量检验、验收标准与记录作了明确规定。相关得施工质量验收表格与单元施工质量评定表格作为附件附后。人字闸门得安装主要包括:底枢得安装、门体得组装、顶枢得安装、背拉杆应力调试、门叶跳动值得调试、支枕垫块得调节及环氧砂浆得浇筑，止水得安装、启闭机得安装.编写本作业指导书新所引用得法律规范、标准：GB／T １ 41 ７ 3—2025 《水利水电工程钢闸门制造、安装及验收法律规范》SL27—91 《水闸施工法律规范》G Ｂ１ 734 ５-89 《钢焊缝手工超声波探伤方法与探伤结果分析》GB3323-87 《钢熔化焊接接头射线照相或质量分析》Ｇ B ８ 9 ２ 3—88 《涂装前钢材表面锈蚀等级或除锈等级》Ｓ L １ 05—95 《水工金属结构防腐蚀法律规范》以下文件，应同时作为安装及质量验收得重要依据.1、合同文件得专门规定。2、设计图纸及厂家到货得随机图纸资料.3、出厂合格证、检查、验收记录。二、 安装流程及工艺措施1、安装总流程安装准备清点、检查待安装设备场地清理及控制点设置底枢支承座安装２、人字闸门得安装2、1 安装工艺措施要求技术准备工作、设计图纸校核、根据图纸绘制测量放点图,配合测量工程师放点，同时向各班组进行技术交底后就可以进行安装工作了。2、2 底枢支承座得安装2.２.1 安装流程２。2。2 底枢支承座就是人字闸门安装过程中得一个比较重要得环节,它定位得准确性直接关系到以后门叶同心度、跳动值得调节，而且它支撑着整个门叶，因此,底枢支承座安装得好与坏直接关系到整个人字闸门得安装质量。所以在安装过程中必须引起足够得重视。所需得工器具：水准仪 1 台，经纬仪１台,１米钢板尺 1 把，500 毫米钢板尺２把，1 ５０毫米得钢板尺２把,水平尺 1 个，划针、划规各 1 个,粉线、拉紧器、三吨压机 2 个,手割枪一套，电焊机 2 台.支承架安装主要控制点有：坝桩号、轴桩号、高程与水平度。施工人员在安 支承座得检测 二期砼浇筑 门轴柱枕座埋件得就位 底节门叶吊装就位 门叶底水封座 将底枢上盖及抗剪板安装在底节门叶上 门叶钢支墩及支撑千斤顶就位底枢...
