人工挖孔桩施工方案2

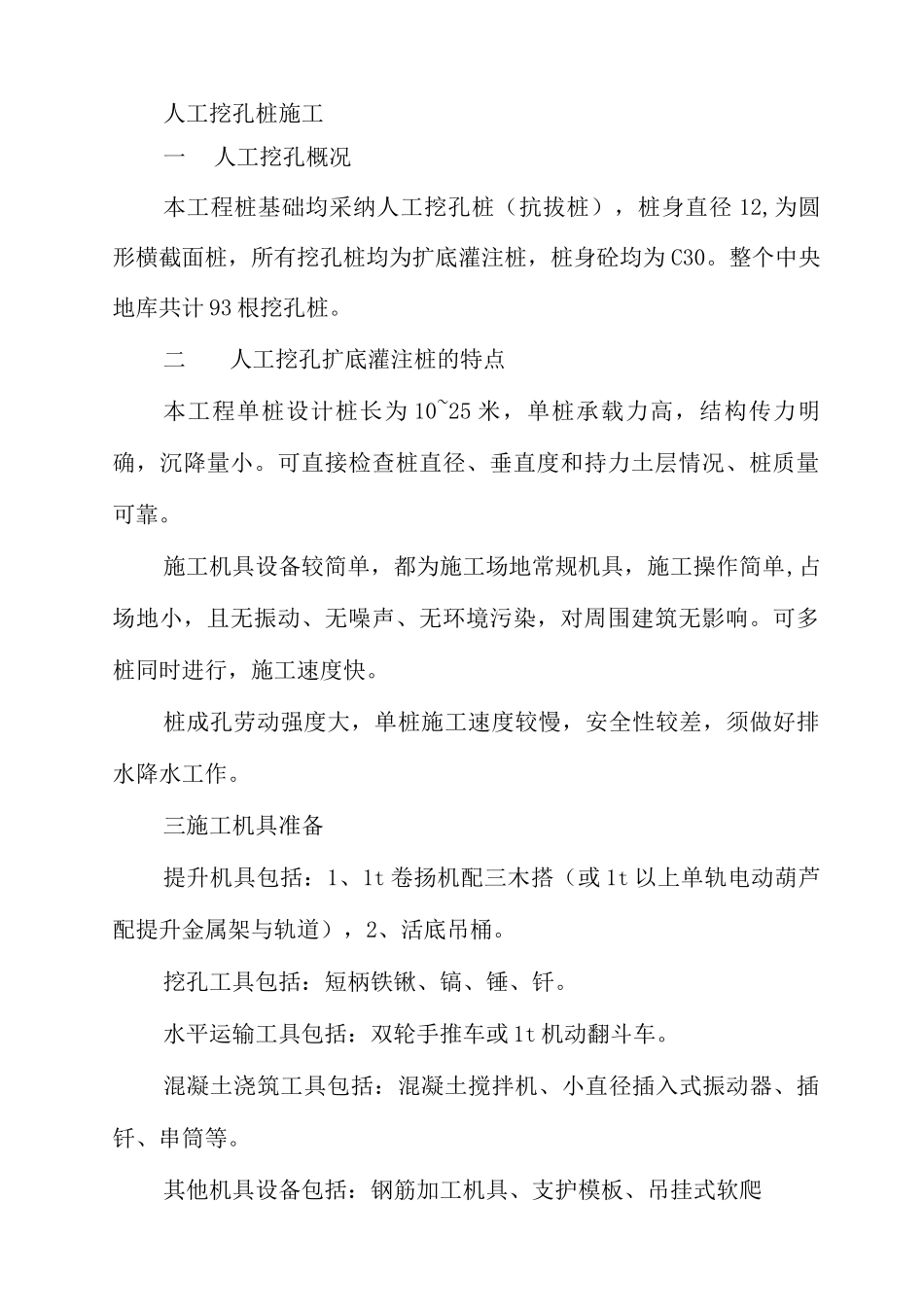

人工挖孔桩施工一人工挖孔概况本工程桩基础均采纳人工挖孔桩（抗拔桩），桩身直径 12,为圆形横截面桩，所有挖孔桩均为扩底灌注桩，桩身砼均为 C30。整个中央地库共计 93 根挖孔桩。二人工挖孔扩底灌注桩的特点本工程单桩设计桩长为 10~25 米，单桩承载力高，结构传力明确，沉降量小。可直接检查桩直径、垂直度和持力土层情况、桩质量可靠。施工机具设备较简单，都为施工场地常规机具，施工操作简单,占场地小，且无振动、无噪声、无环境污染，对周围建筑无影响。可多桩同时进行，施工速度快。桩成孔劳动强度大，单桩施工速度较慢，安全性较差，须做好排水降水工作。三施工机具准备提升机具包括：1、1t 卷扬机配三木搭（或 1t 以上单轨电动葫芦配提升金属架与轨道），2、活底吊桶。挖孔工具包括：短柄铁锹、镐、锤、钎。水平运输工具包括：双轮手推车或 1t 机动翻斗车。混凝土浇筑工具包括：混凝土搅拌机、小直径插入式振动器、插钎、串筒等。其他机具设备包括：钢筋加工机具、支护模板、吊挂式软爬梯、井内外照明设施、潜水泵及胶皮软管等。四施工过程及要点人工挖孔扩底灌注桩的施工程序：场地平整 T 放线、定桩位 T 挖第一节桩孔土方 T 支模浇筑第一节混凝土护壁 T 在护壁上二次投测桩位十字轴线 T 安装活动井盖、垂直运输架、起重电动葫芦、活底吊土桶、排水照明设施 T 第二节桩身挖土 T 清理桩孔四壁、校核桩孔垂直度和直径 T 拆上节模板，支第二节模板-浇第二节混凝土护壁-重复挖土、支模、浇筑混凝土护壁工序，直到设计深度-检查持力层后进行扩底-清理虚土、排除积水-请监里和甲方代表验收-吊放钢筋笼就位-浇筑桩身砼。根据建设单位提供的坐标控制点及本工程施工图，对工程桩进行定位放线，并经国土局等有关单位核验。工程桩定位后进行人工挖土，第一节挖深约 10MM 后绑扎护壁钢筋，安装护壁模板，浇灌砼护壁。待第一节护壁砼浇筑完后，将建设单位提供的控制标高引测至护壁上，并用红油漆标识。往下施工时以每一节作为一个施工循环，直至孔洞施工完。孔洞施工完后，组织有关单位对其进行验收。孔洞验收后进行钢筋笼制作与安装。钢筋笼制作与安装完后，对其质量进行验收。达到质量要求后，即刻进行桩芯砼的浇灌。4. 1.挖孔桩定位放线根据本工程建设单位提供的坐标控制点，用经纬仪施测出挖孔桩的控制轴线，作好测量标志，标志要求稳固，防止意外扰动。控制测量采纳 J2 普通经纬仪测量，测量轴线采纳井字形控制...
