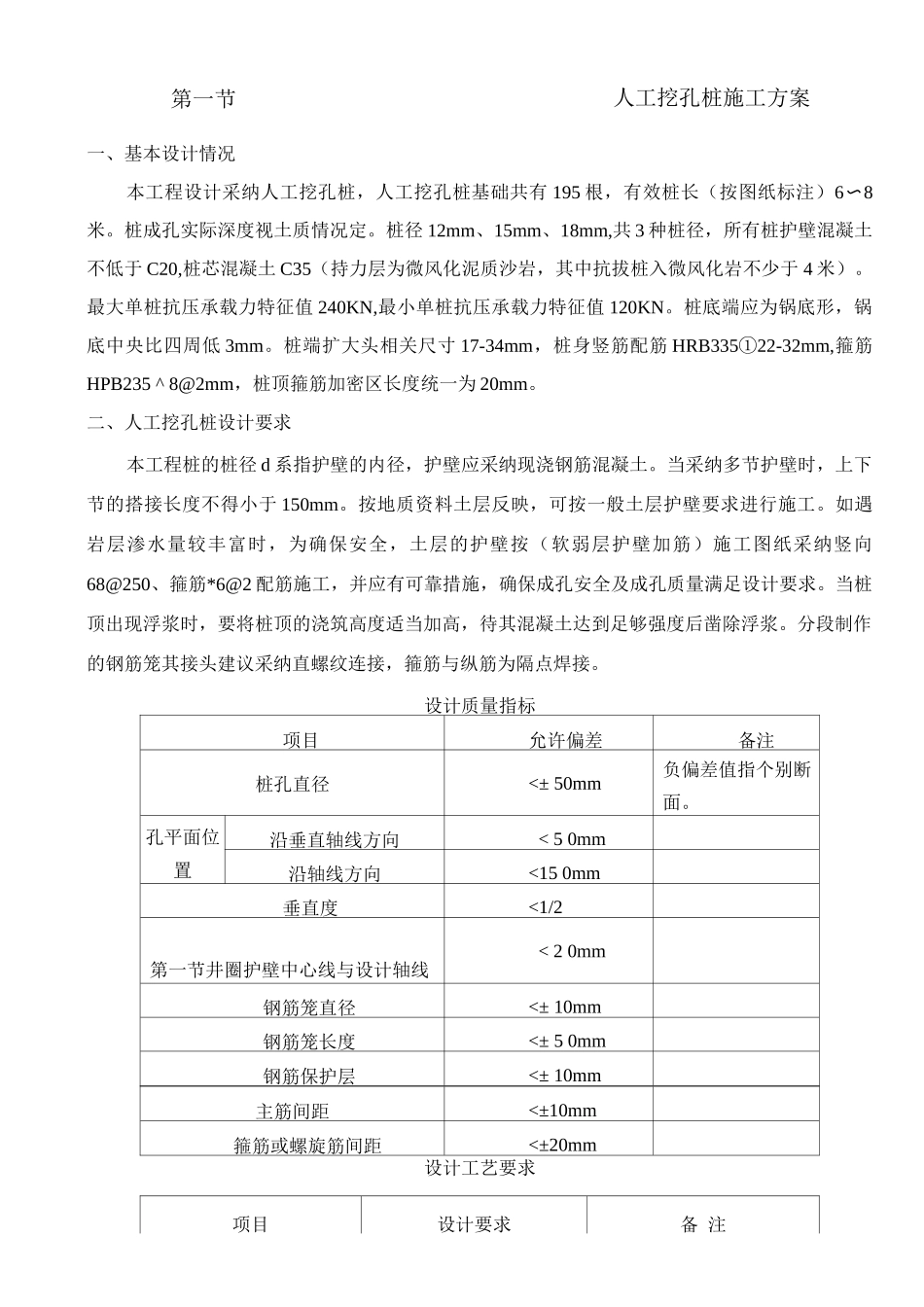

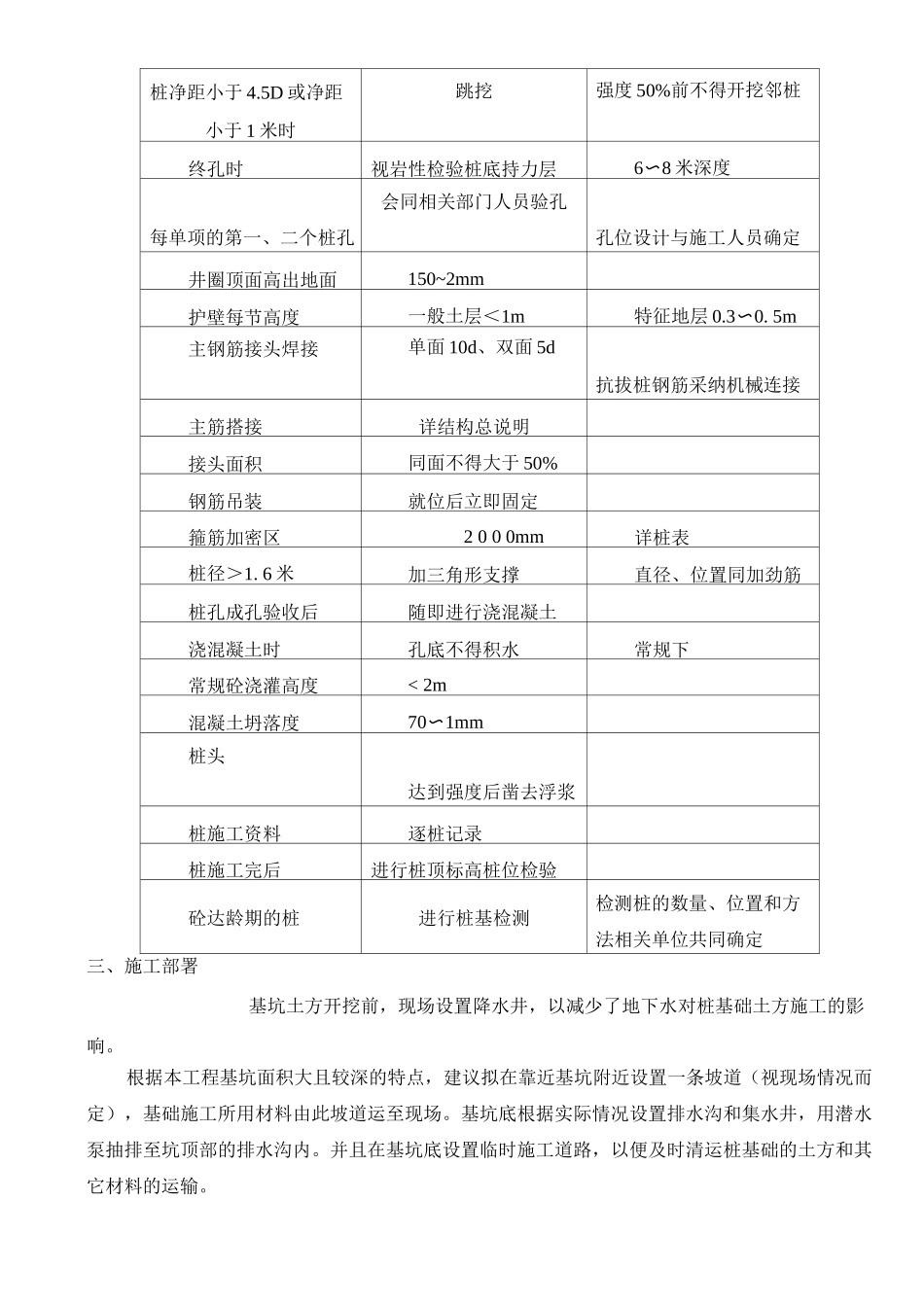

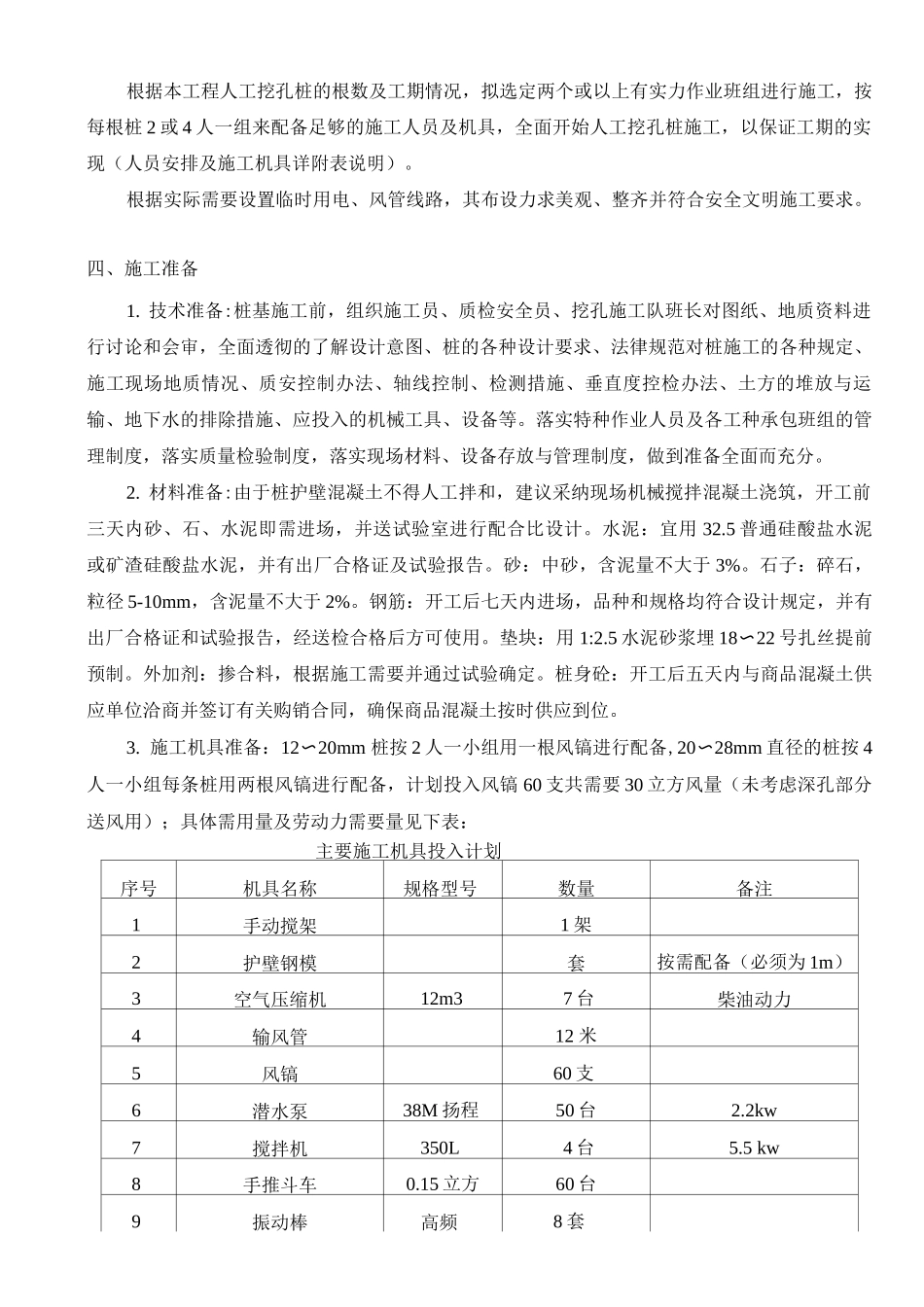

人工挖孔桩施工方案3

人工挖孔桩施工方案一、基本设计情况本工程设计采纳人工挖孔桩，人工挖孔桩基础共有 195 根，有效桩长（按图纸标注）6〜8米。桩成孔实际深度视土质情况定。桩径 12mm、15mm、18mm,共 3 种桩径，所有桩护壁混凝土不低于 C20,桩芯混凝土 C35（持力层为微风化泥质沙岩，其中抗拔桩入微风化岩不少于 4 米）。最大单桩抗压承载力特征值 240KN,最小单桩抗压承载力特征值 120KN。桩底端应为锅底形，锅底中央比四周低 3mm。桩端扩大头相关尺寸 17-34mm，桩身竖筋配筋 HRB335①22-32mm,箍筋HPB235 ^ 8@2mm，桩顶箍筋加密区长度统一为 20mm。二、人工挖孔桩设计要求本工程桩的桩径 d 系指护壁的内径，护壁应采纳现浇钢筋混凝土。当采纳多节护壁时，上下节的搭接长度不得小于 150mm。按地质资料土层反映，可按一般土层护壁要求进行施工。如遇岩层渗水量较丰富时，为确保安全，土层的护壁按（软弱层护壁加筋）施工图纸采纳竖向68@250、箍筋*6@2 配筋施工，并应有可靠措施，确保成孔安全及成孔质量满足设计要求。当桩顶出现浮浆时，要将桩顶的浇筑高度适当加高，待其混凝土达到足够强度后凿除浮浆。分段制作的钢筋笼其接头建议采纳直螺纹连接，箍筋与纵筋为隔点焊接。设计质量指标项目允许偏差备注桩孔直径<± 50mm负偏差值指个别断面。孔平面位置沿垂直轴线方向< 5 0mm沿轴线方向<15 0mm垂直度<1/2第一节井圈护壁中心线与设计轴线< 2 0mm钢筋笼直径<± 10mm钢筋笼长度<± 5 0mm钢筋保护层<± 10mm主筋间距<±10mm箍筋或螺旋筋间距<±20mm设计工艺要求项目设计要求备 注第一节桩净距小于 4.5D 或净距小于 1 米时跳挖强度 50%前不得开挖邻桩终孔时视岩性检验桩底持力层6〜8 米深度每单项的第一、二个桩孔会同相关部门人员验孔孔位设计与施工人员确定井圈顶面高出地面150~2mm护壁每节高度一般土层＜1m特征地层 0.3〜0. 5m主钢筋接头焊接单面 10d、双面 5d抗拔桩钢筋采纳机械连接主筋搭接详结构总说明接头面积同面不得大于 50%钢筋吊装就位后立即固定箍筋加密区2 0 0 0mm详桩表桩径＞1. 6 米加三角形支撑直径、位置同加劲筋桩孔成孔验收后随即进行浇混凝土浇混凝土时孔底不得积水常规下常规砼浇灌高度< 2m混凝土坍落度70〜1mm桩头达到强度后凿去浮浆桩施工资料逐桩记录桩施工完后进行桩顶标高桩位检验砼达龄期的桩进行桩基检测检测桩的数量、位置和方法相关单位共同确定三、施工部署基坑土方开挖前，现场设置降水...
