人工挖孔桩监理细则

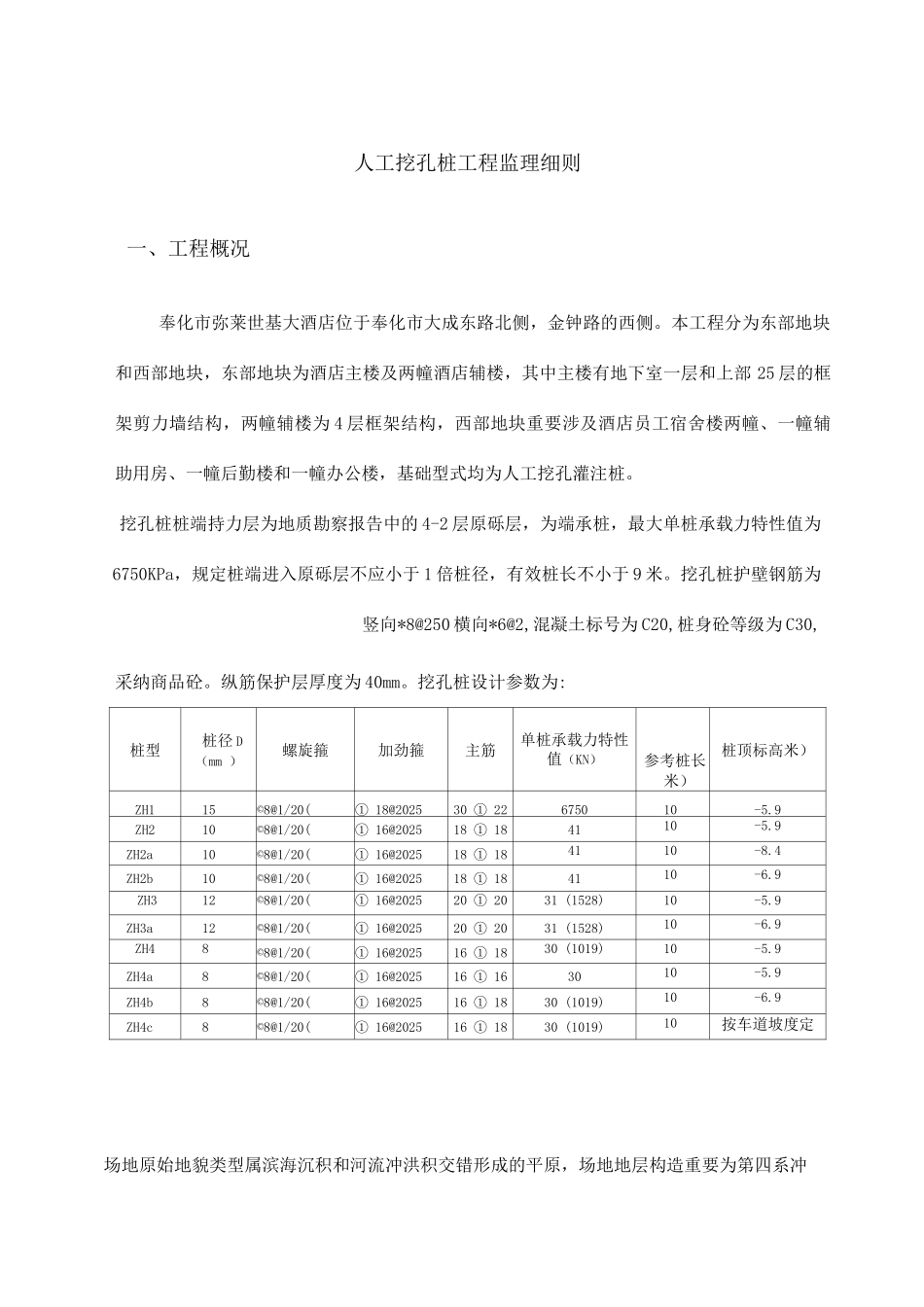

人工挖孔桩工程监理细则一、工程概况奉化市弥莱世基大酒店位于奉化市大成东路北侧，金钟路的西侧。本工程分为东部地块和西部地块，东部地块为酒店主楼及两幢酒店辅楼，其中主楼有地下室一层和上部 25 层的框架剪力墙结构，两幢辅楼为 4 层框架结构，西部地块重要涉及酒店员工宿舍楼两幢、一幢辅助用房、一幢后勤楼和一幢办公楼，基础型式均为人工挖孔灌注桩。挖孔桩桩端持力层为地质勘察报告中的 4-2 层原砾层，为端承桩，最大单桩承载力特性值为6750KPa，规定桩端进入原砾层不应小于 1 倍桩径，有效桩长不小于 9 米。挖孔桩护壁钢筋为竖向*8@250 横向*6@2,混凝土标号为 C20,桩身砼等级为 C30,采纳商品砼。纵筋保护层厚度为 40mm。挖孔桩设计参数为:桩型桩径 D（mm ）螺旋箍加劲箍主筋单桩承载力特性值（KN）参考桩长米）桩顶标高米）ZH115©8@1/20(① 18@202530 ① 22675010-5.9ZH210©8@1/20(① 16@202518 ① 184110-5.9ZH2a10©8@1/20(① 16@202518 ① 184110-8.4ZH2b10©8@1/20(① 16@202518 ① 184110-6.9ZH312©8@1/20(① 16@202520 ① 2031 (1528)10-5.9ZH3a12©8@1/20(① 16@202520 ① 2031 (1528)10-6.9ZH48©8@1/20(① 16@202516 ① 1830 (1019)10-5.9ZH4a8©8@1/20(① 16@202516 ① 163010-5.9ZH4b8©8@1/20(① 16@202516 ① 1830 (1019)10-6.9ZH4c8©8@1/20(① 16@202516 ① 1830 (1019)10按车道坡度定场地原始地貌类型属滨海沉积和河流冲洪积交错形成的平原，场地地层构造重要为第四系冲洪积层。原始地形起伏不大，经塘渣堆填，现地面基本平整。施工场地地面标高在 4.7 米左右。场地内地层自上而下依次为素土层、粉质粘土层、淤泥层、粉质粘土层、粗砂层、圆砾。场地浅部地下水位介于 0.10~0.7 咪，标高介于 4.05~4.17 米。弱承压水重要赋存于 3-3层中砂、4-1 粗砂和 4-2 层圆砾层，透水性好，水质较好。场地地下水对桩基础混凝土结构有微腐蚀性，对混凝土结构中钢筋有微腐蚀性；地基土在天然条件下对础混凝土结构有微腐蚀性，对混凝土结构中钢筋有微腐蚀性，对钢结构有微腐蚀性。二、监理依据① 《混凝土结构工程施工及验收法律规范》GB 50204-2025② 《混凝土强度检查评估标准》GB 107-87③ 《建筑桩基技术法律规范》JGJ 94-94④ 《建筑桩基检测规程》SJG 09-2025⑤ 奉化市建筑设计院 2025 年 4 月提供的《岩土工程勘察报告》⑥ 建设工程委托监理协议...
