人工挖孔砼灌筑桩专项施工方案VIP专享

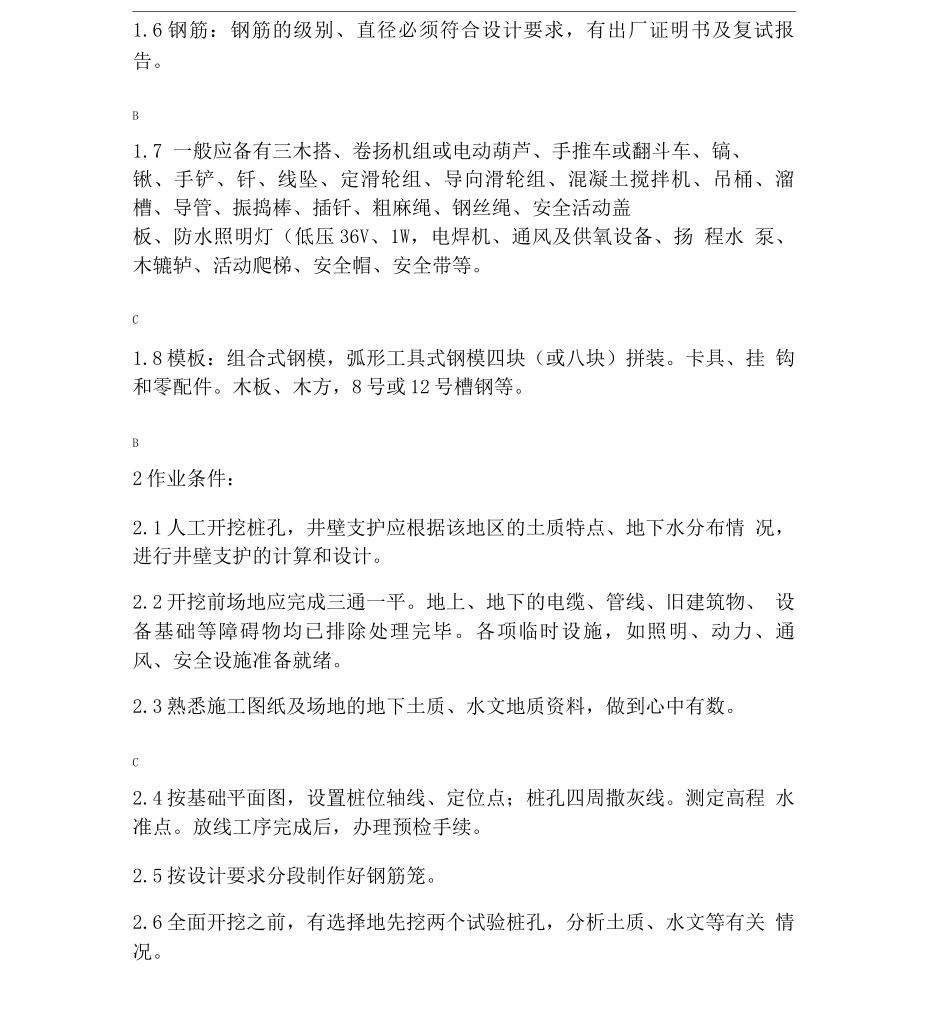

人工挖孔砼灌筑桩专项施工方案B一、人工挖孔砼灌筑桩根据工程地质勘察报告，黄山嘉华国际公寓 4A工程采纳人工挖孔桩，持力层为中风化岩层，承载力特征值为 10KPa，桩端承载于中风化岩，桩端处端阻力特征值 qpa 为 25kpa，要求端嵌如该岩层内，采纳的桩径 D （桩身直径）为 8mm 、 10mm ，共 二种。桩护壁的混凝土强度等级为 C20，钢筋种类采纳 HPB235 。钢筋笼纵向钢筋种类采纳 CHRB335 ，水平钢筋种类采纳 HPB235 。纵横钢筋交接处均应焊牢。二、施工准备：1 材料及主要机具：B1.1 水泥：宜采纳 325 号 425 号普通硅酸盐水泥或矿渣硅酸盐水 泥。C1.2 砂：中砂或粗砂，含泥量不大于 5%。1.3 石子：粒径为 0.53.2cm 的卵石或碎石；桩身混凝土也可用粒径 不大于 5cmB 2%。1.4 水：应用自来水或不含有害物质的干净水。1.5 外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确1.6 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报 告。B1.7 一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜 槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压 36V、1W，电焊机、通风及供氧设备、扬 程水 泵、木辘轳、活动爬梯、安全帽、安全带等。C1.8 模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂 钩和零配件。木板、木方，8 号或 12 号槽钢等。B2 作业条件：2.1 人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情 况，进行井壁支护的计算和设计。2.2 开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、 设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通 风、安全设施准备就绪。2.3 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。C2.4 按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程 水准点。放线工序完成后，办理预检手续。2.5 按设计要求分段制作好钢筋笼。2.6 全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关 情况。2.7在地下水位比较高的区域，先降低地下水位至桩低以下 0.5m 左右。2.8 人工挖孔操作的安全至关重要，开挖前应对施工人员进行全面的安 全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施 工安全。三、工艺、方法及要点 C1 工艺流...
