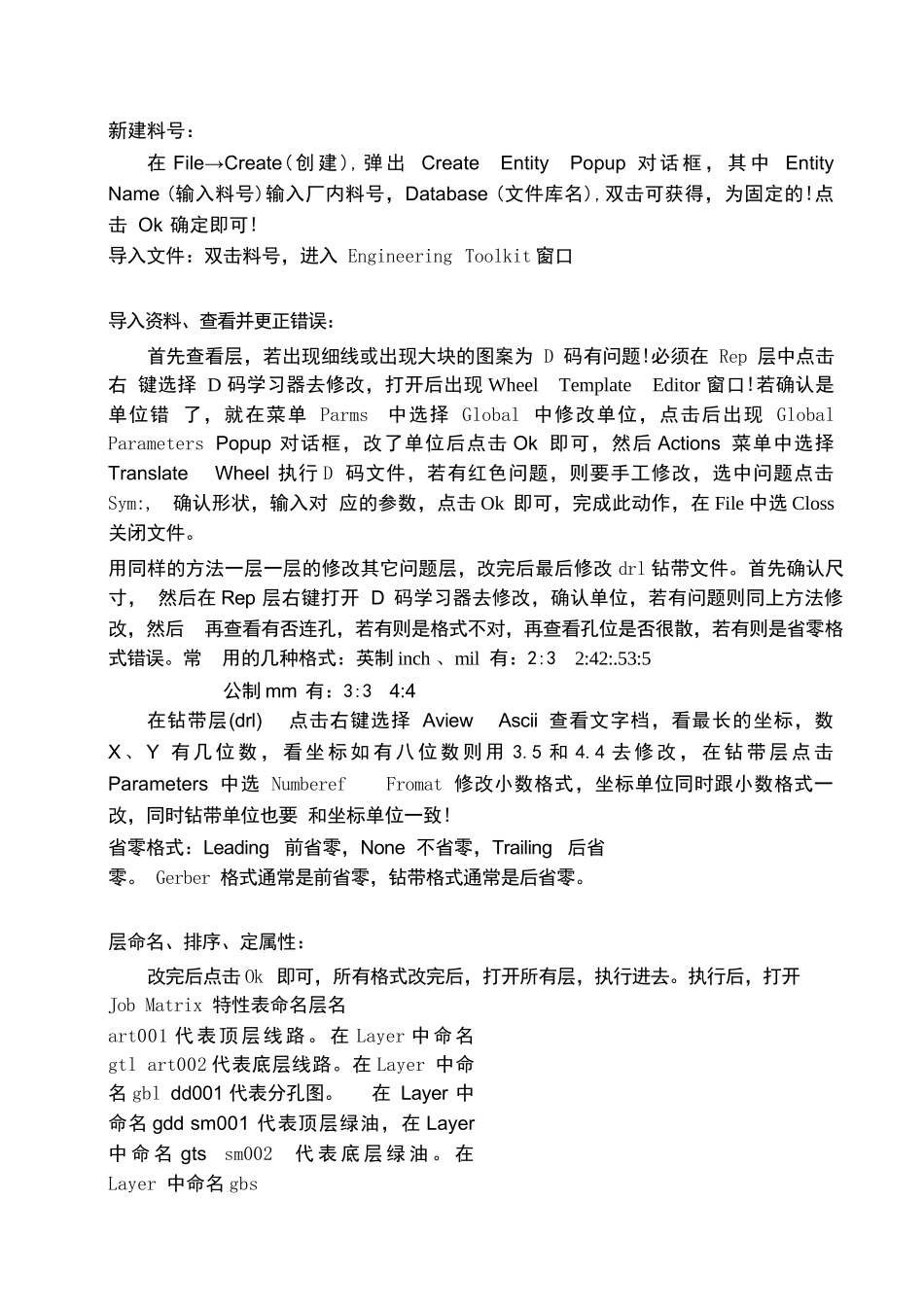

新建料号：在 File→Create( 创 建 ), 弹 出 Create Entity Popup 对 话 框 ， 其 中 Entity Name (输入料号)输入厂内料号，Database (文件库名),双击可获得，为固定的!点击 Ok 确定即可!导入文件：双击料号，进入 Engineering Toolkit 窗口导入资料、查看并更正错误：首先查看层，若出现细线或出现大块的图案为 D 码有问题!必须在 Rep 层中点击右 键选择 D 码学习器去修改，打开后出现 Wheel Template Editor 窗口!若确认是单位错 了，就在菜单 Parms 中选择 Global 中修改单位，点击后出现 Global Parameters Popup 对话框，改了单位后点击 Ok 即可，然后 Actions 菜单中选择Translate Wheel 执行 D 码文件，若有红色问题，则要手工修改，选中问题点击Sym:, 确认形状，输入对 应的参数，点击 Ok 即可，完成此动作，在 File 中选 Closs 关闭文件。用同样的方法一层一层的修改其它问题层，改完后最后修改 drl 钻带文件。首先确认尺寸， 然后在 Rep 层右键打开 D 码学习器去修改，确认单位，若有问题则同上方法修改，然后 再查看有否连孔，若有则是格式不对，再查看孔位是否很散，若有则是省零格式错误。常 用的几种格式：英制 inch 、mil 有：2:3 2:42:.53:5公制 mm 有：3:3 4:4在钻带层(drl) 点击右键选择 Aview Ascii 查看文字档，看最长的坐标，数 X 、 Y 有 几 位 数 ， 看 坐 标 如 有 八 位 数 则 用 3.5 和 4.4 去 修 改 ， 在 钻 带 层 点 击 Parameters 中选 Numberef Fromat 修改小数格式，坐标单位同时跟小数格式一改，同时钻带单位也要 和坐标单位一致!省零格式：Leading 前省零，None 不省零，Trailing 后省零。 Gerber 格式通常是前省零，钻带格式通常是后省零。层命名、排序、定属性：改完后点击 Ok 即可，所有格式改完后，打开所有层，执行进去。执行后，打开 Job Matrix 特性表命名层名art001 代表顶层线路。在 Layer 中命名gtl art002 代表底层线路。在 Layer 中命名 gbl dd001 代表分孔图。 在 Layer 中命名 gdd sm001 代表顶层绿油，在 Layer 中 命 名 gts sm002 代 表 底 层 绿 油 。 在Layer 中命名 gbsssb00 代表底层文字。 在 Layer 中命名gbo sst00 代表顶层文字，在 Layer 中命名 gto drl00 代表钻带， 在 Layer 中命名 drl命名规则...
