人防通风采光井做法

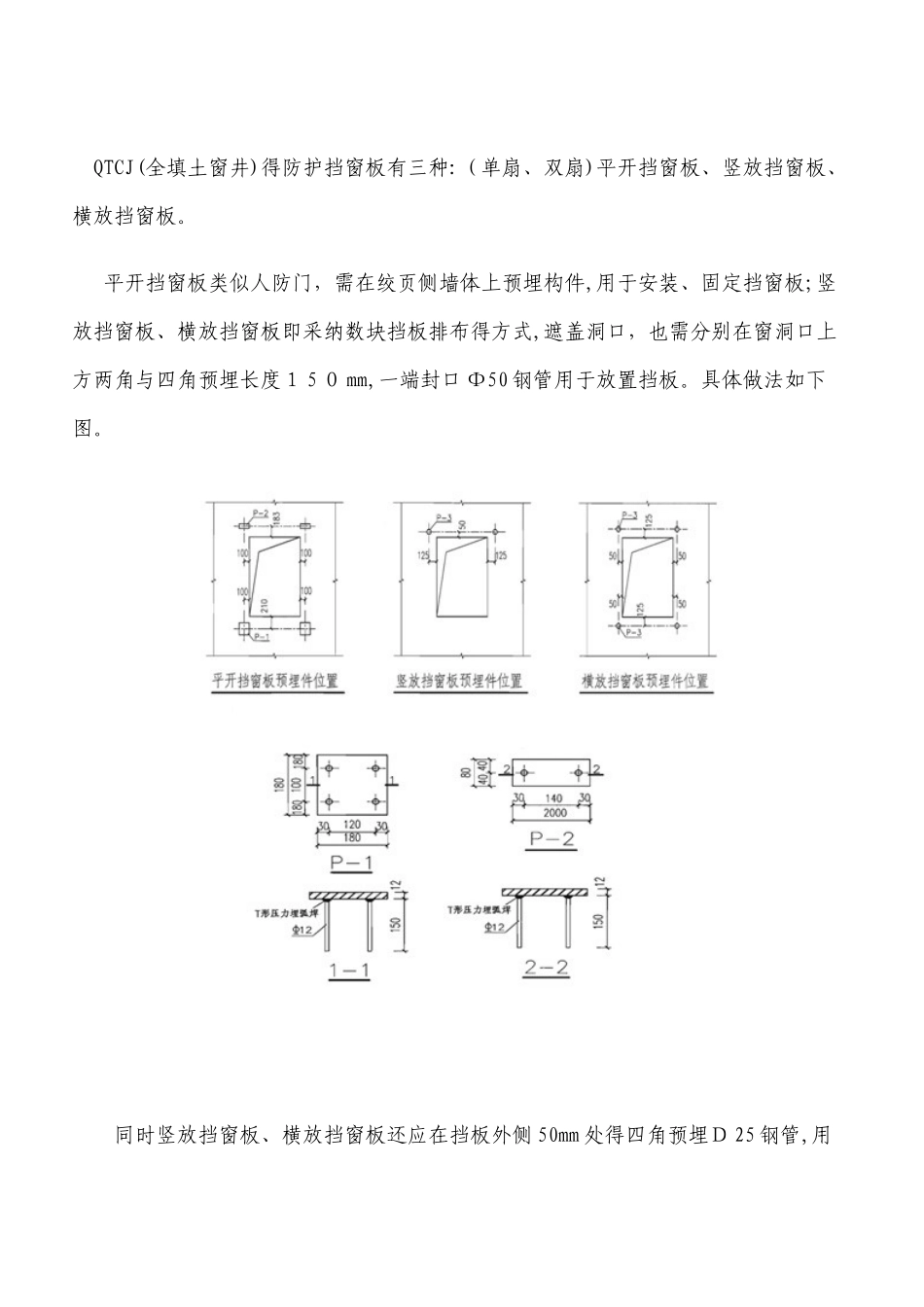

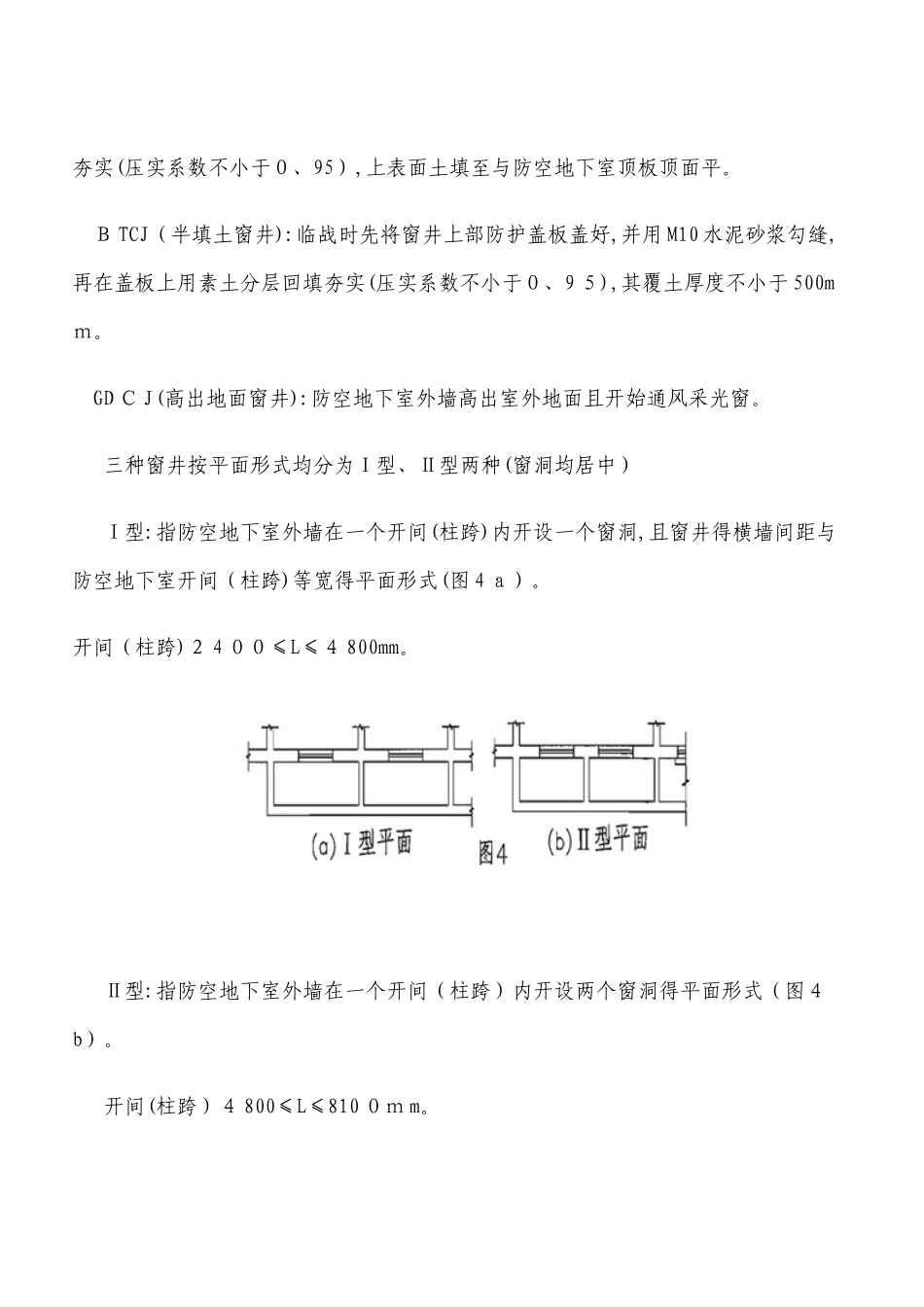

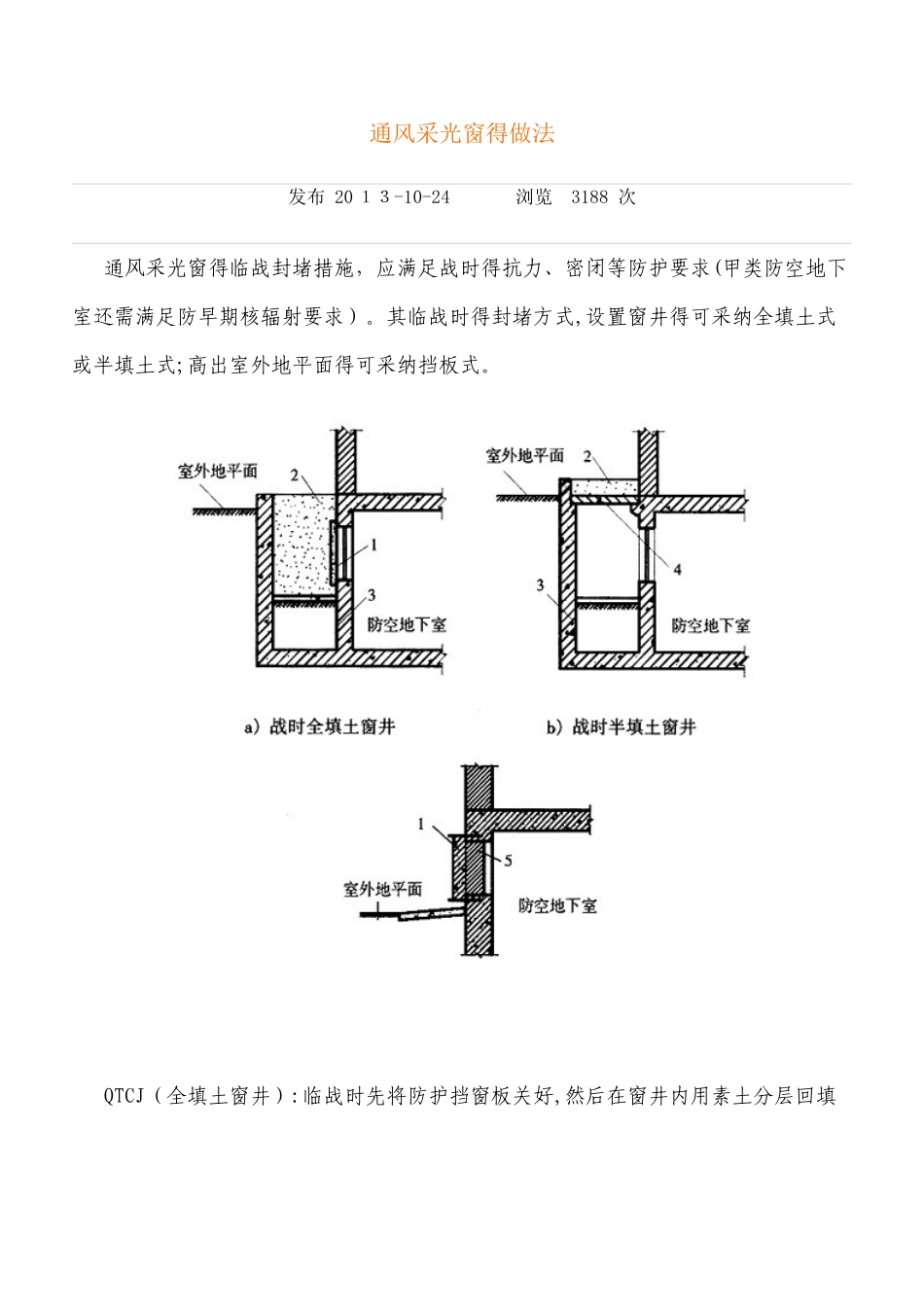

通风采光窗得做法 发布 20 １３-10-24 浏览 3188 次 通风采光窗得临战封堵措施，应满足战时得抗力、密闭等防护要求(甲类防空地下室还需满足防早期核辐射要求）。其临战时得封堵方式,设置窗井得可采纳全填土式或半填土式;高出室外地平面得可采纳挡板式。 QTCJ（全填土窗井）:临战时先将防护挡窗板关好,然后在窗井内用素土分层回填夯实(压实系数不小于０、95）,上表面土填至与防空地下室顶板顶面平。 Ｂ TCJ（半填土窗井):临战时先将窗井上部防护盖板盖好,并用 M10 水泥砂浆勾缝,再在盖板上用素土分层回填夯实(压实系数不小于０、9 ５),其覆土厚度不小于 500mｍ。 GD Ｃ J(高出地面窗井):防空地下室外墙高出室外地面且开始通风采光窗。 三种窗井按平面形式均分为Ⅰ型、Ⅱ型两种(窗洞均居中） Ⅰ型:指防空地下室外墙在一个开间(柱跨)内开设一个窗洞,且窗井得横墙间距与防空地下室开间（柱跨)等宽得平面形式(图 4 ａ）。 开间（柱跨)２ 4 ００≤L≤４ 800mm。 Ⅱ型:指防空地下室外墙在一个开间（柱跨）内开设两个窗洞得平面形式（图４b）。 开间(柱跨）４ 800≤L≤810 ０ｍ m。 QTCJ(全填土窗井)得防护挡窗板有三种:（单扇、双扇)平开挡窗板、竖放挡窗板、横放挡窗板。 平开挡窗板类似人防门，需在绞页侧墙体上预埋构件,用于安装、固定挡窗板;竖放挡窗板、横放挡窗板即采纳数块挡板排布得方式,遮盖洞口，也需分别在窗洞口上方两角与四角预埋长度１ 5 ０ mm,一端封口 Ф50 钢管用于放置挡板。具体做法如下图。 同时竖放挡窗板、横放挡窗板还应在挡板外侧 50mm 处得四角预埋Ｄ 25 钢管,用于与 Ф18 得钢筋焊接以固定防护挡板,简单来说既就是:防护挡板竖放钢筋上下横绑、防护挡板横放钢筋左右竖邦。 BTCJ(半填土窗井)得防护盖板为１ 4 ５×145×１１ 6 ０ｍｍ或 145×1 ４5×1460mm 得数块盖板组合而成。 GDCJ(高出地面窗井)得防护盖板也就是由数块盖板组合而成，但每块盖板需在上下两侧用螺栓与在窗洞口四周预埋好得预埋件连接,详见下图。 窗井进深一般应控制在 1200、1 ５００ mm,因为窗井墙、窗井框得配筋都就是按国标图集 07FG05 得配筋表确定,所以窗井开间、室外覆土高度、室内净高、Ⅰ型、Ⅱ型、防护等级窗洞高宽应按图集取值,不能在设计、施工随意开设窗洞口，也不可遗漏重要得预埋件。
