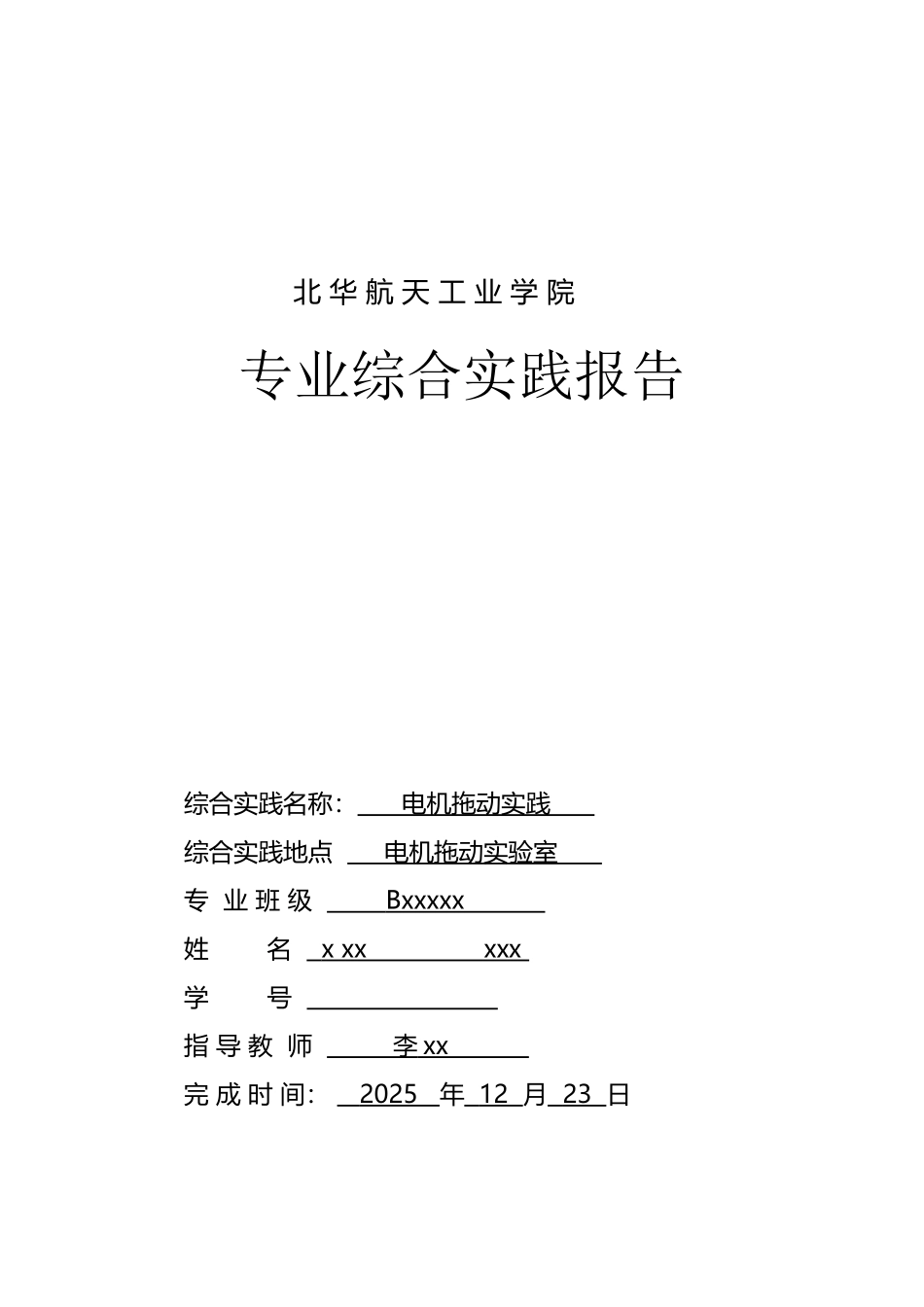

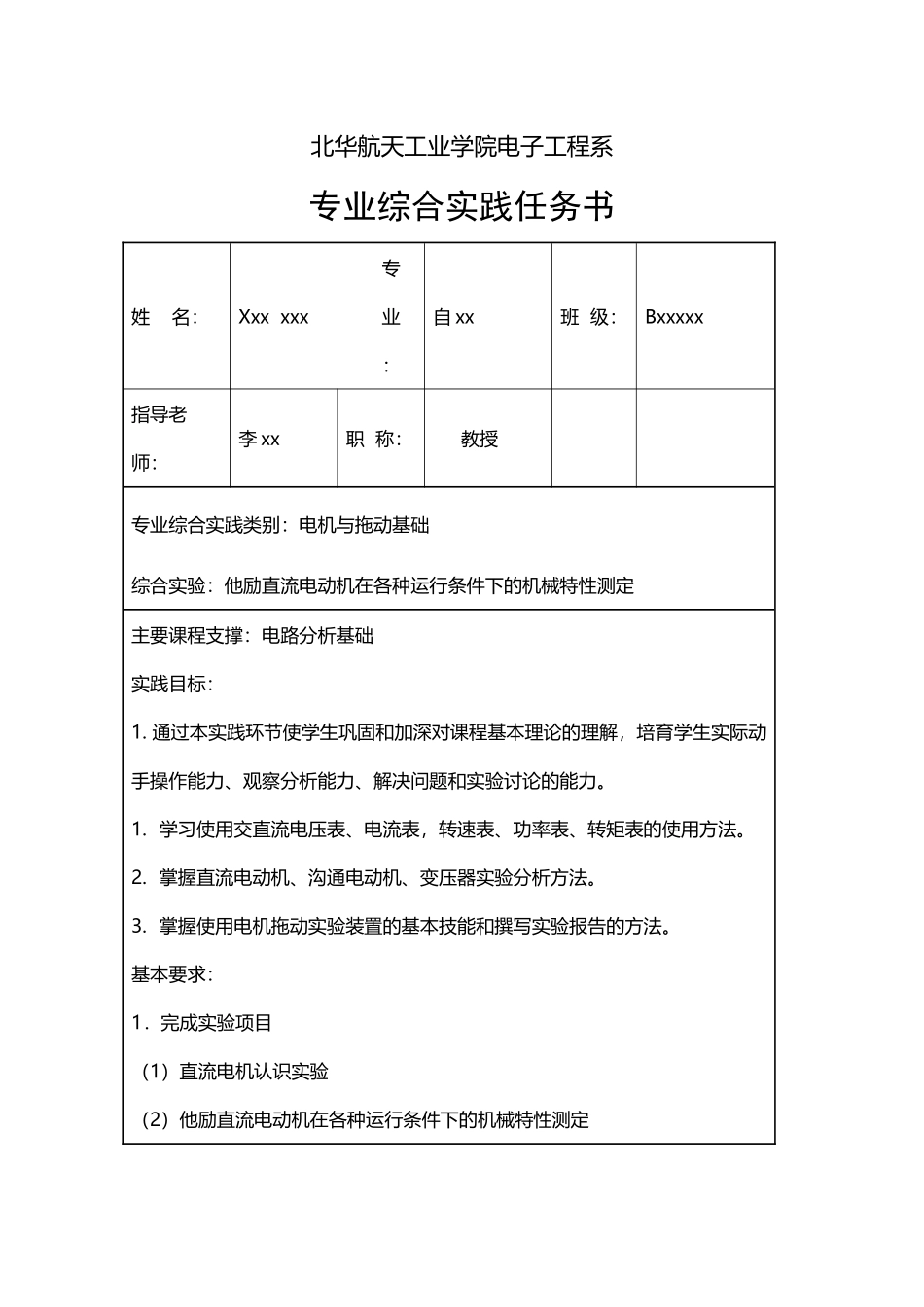

他励直流电动机在各种运行条件下的机械特性测定(8页)Good is good, but better carries it.精益求精，善益求善。北 华 航 天 工 业 学 院专业综合实践报告 综合实践名称： 电机拖动实践 综合实践地点 电机拖动实验室 专 业 班 级 Bxxxxx 姓 名 x xx xxx 学 号 指 导 教 师 李 xx 完 成 时 间： 2025 年 12 月 23 日北华航天工业学院电子工程系专业综合实践任务书姓 名：Xxx xxx专 业：自 xx班 级：Bxxxxx指导老师：李 xx职 称：教授专业综合实践类别：电机与拖动基础综合实验：他励直流电动机在各种运行条件下的机械特性测定主要课程支撑：电路分析基础实践目标：1. 通过本实践环节使学生巩固和加深对课程基本理论的理解，培育学生实际动手操作能力、观察分析能力、解决问题和实验讨论的能力。1. 学习使用交直流电压表、电流表，转速表、功率表、转矩表的使用方法。2. 掌握直流电动机、沟通电动机、变压器实验分析方法。3. 掌握使用电机拖动实验装置的基本技能和撰写实验报告的方法。基本要求：1．完成实验项目（1）直流电机认识实验（2）他励直流电动机在各种运行条件下的机械特性测定（3）单相变压器实验（4）三相异步电动机在各种运行状态下的机械特性测定2．记录实验数据，分析运行结果。3．撰写课程实践报告（要求用 A4 纸打印实践报告）所需仪器设备：电机拖动实验台成果验收形式： 参考文献：实验指导时间安排第 16、17 周（2025.11.26-2025.11.30）具体安排见实践安排表。指导老师： 教研室主任： 2025 年 12 月 23 日一．实验目的了解直流电动机的各种运转状态时的机械特性二．实验项目1．电动及回馈制动特性。2．电动及反接制动特性。3．能耗制动特性。三．实验设备及仪器1．电机系统教学实验台主控制屏。2．电机导轨及转速表（NMEL-13A）3．三相可调电阻 900Ω（NMEL-03）4．三相可调电阻 90Ω（NMEL-04）5．旋转指示灯及开关板（NMEL-05B）6、直流电压、电流、毫安表7．电机起动箱（NMEL-09）四．实验电路及实验数据1．电动及回馈制动特性接线图如图 5-1。M 为直流并励电动机 M01（接成他励方式），UN=220V，IN=0.5A，nN=1600r/min，PN=80W；励磁电压 Uf=220V，励磁电流 If＜0.13A。G 为直流并励电动机 M03（接成他励方式），UN=220V，IN=1.1A，nN=1600r/min;直流电压表 V1为 220V 可调直流稳压电源自带，V2的量程为300V（NMEL-06）；直流电流表 mA...
