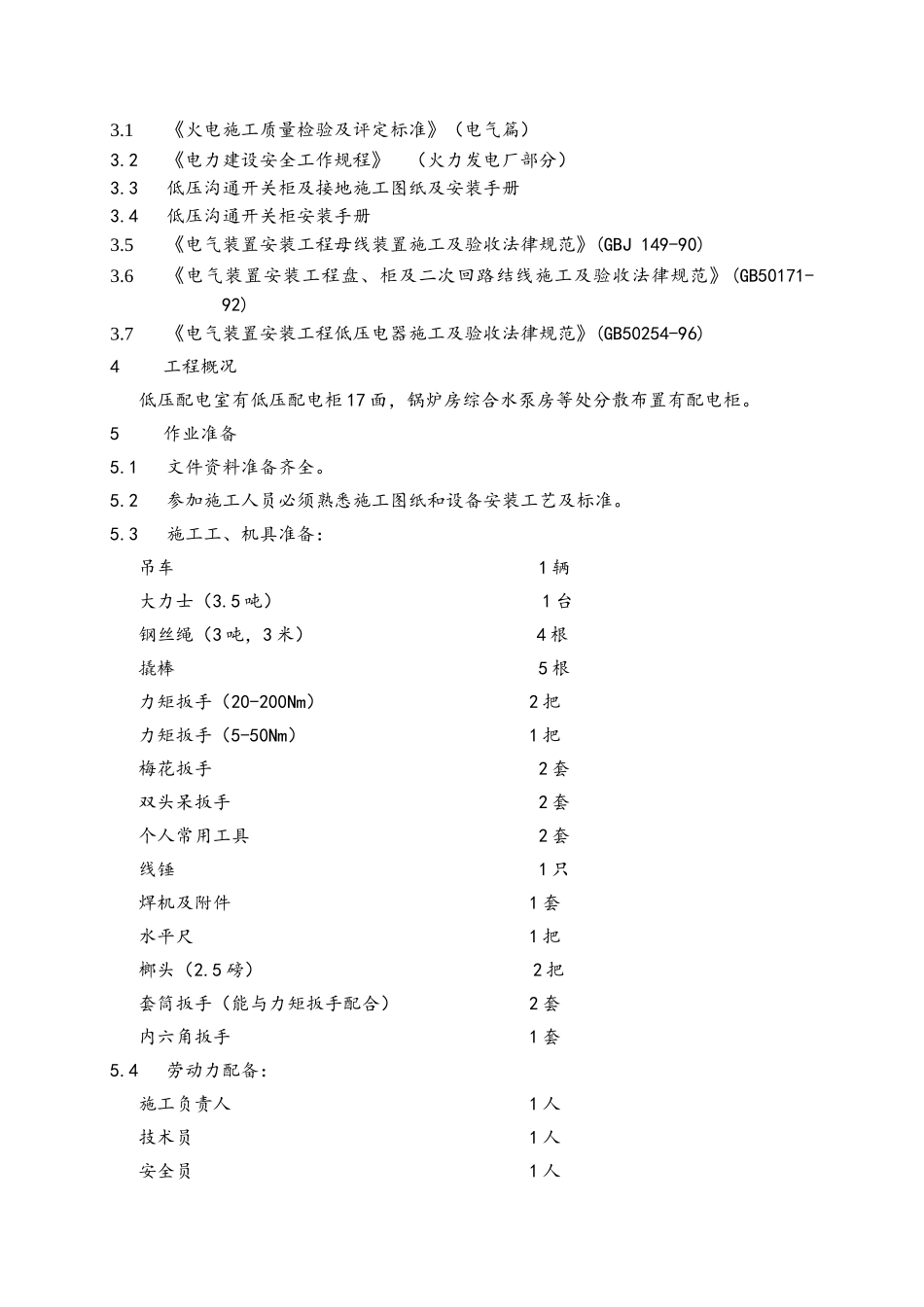

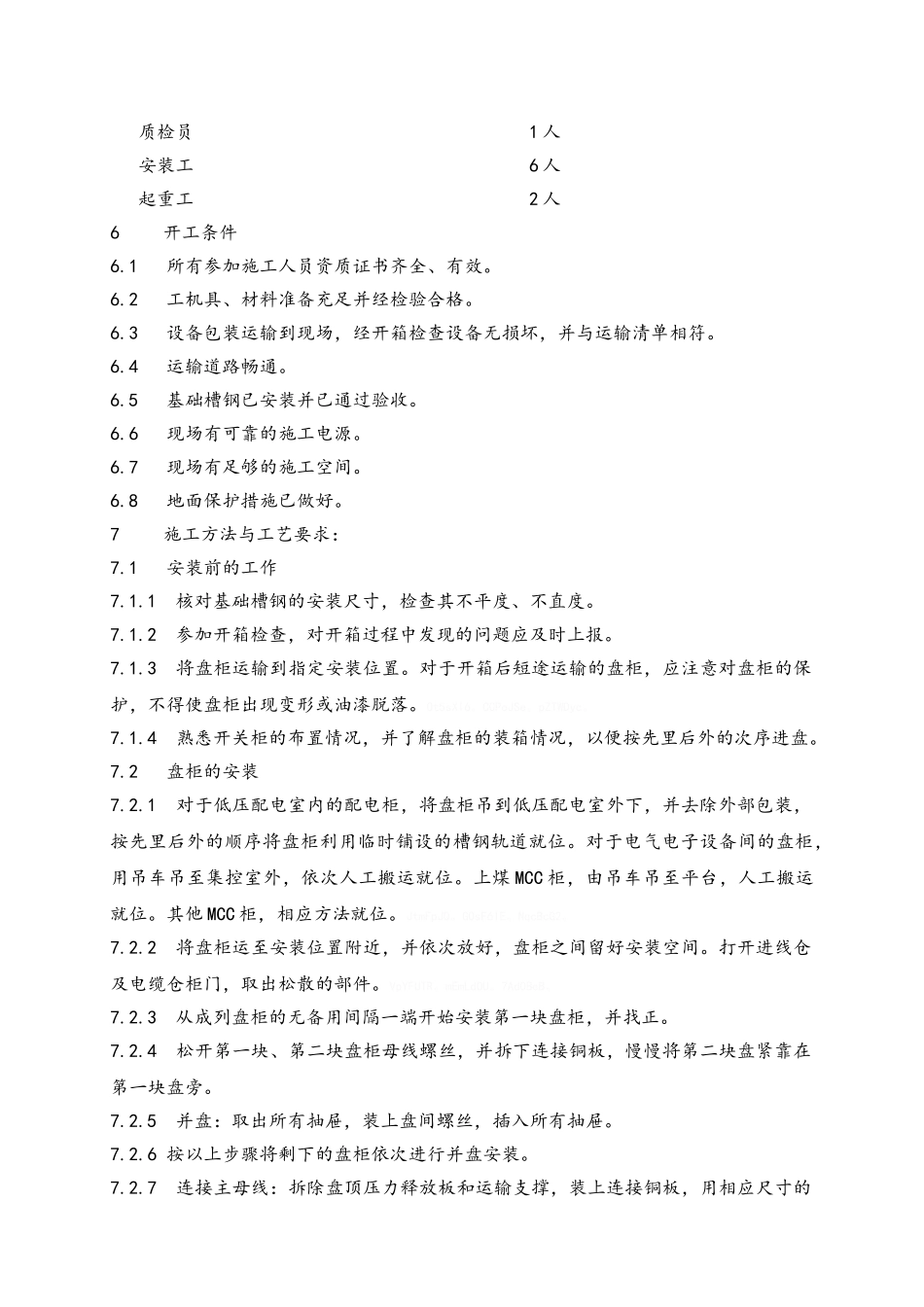

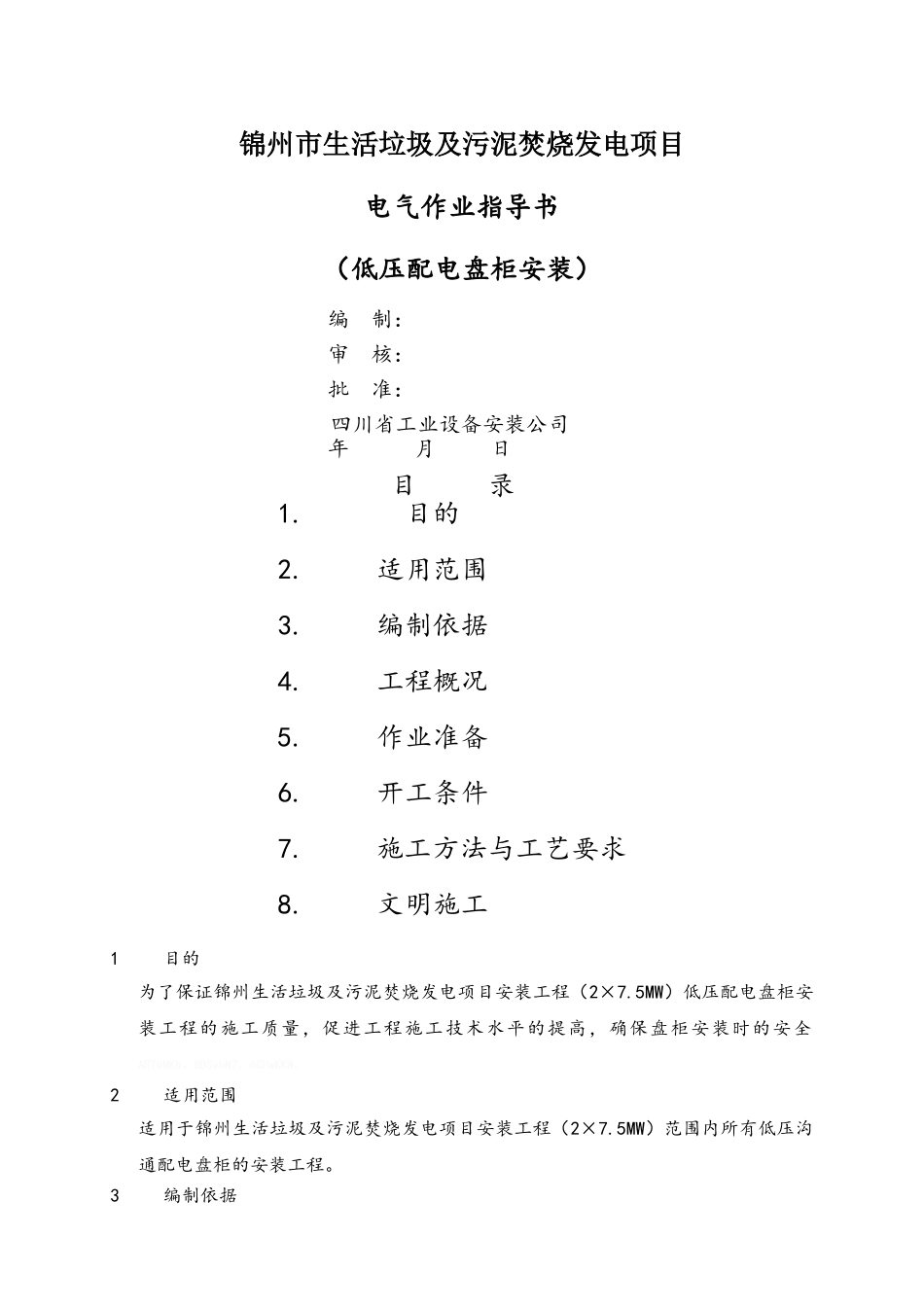

锦州市生活垃圾及污泥焚烧发电项目电气作业指导书（低压配电盘柜安装）编 制： 审 核： 批 准： 四川省工业设备安装公司年 月 日目 录1.目的2.适用范围3.编制依据4.工程概况5.作业准备6.开工条件7. 施工方法与工艺要求8.文明施工1目的为了保证锦州生活垃圾及污泥焚烧发电项目安装工程（2×7.5MW）低压配电盘柜安装工程的施工质量，促进工程施工技术水平的提高，确保盘柜安装时的安全ARTbMKb。8DSybN7。6GPwKKW。2适用范围适用于锦州生活垃圾及污泥焚烧发电项目安装工程（2×7.5MW）范围内所有低压沟通配电盘柜的安装工程。3编制依据3.1《火电施工质量检验及评定标准》（电气篇） 3.2《电力建设安全工作规程》 （火力发电厂部分）3.3低压沟通开关柜及接地施工图纸及安装手册3.4低压沟通开关柜安装手册3.5《电气装置安装工程母线装置施工及验收法律规范》(GBJ 149-90)3.6《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》(GB50171-92)3.7《电气装置安装工程低压电器施工及验收法律规范》(GB50254-96)4工程概况低压配电室有低压配电柜 17 面，锅炉房综合水泵房等处分散布置有配电柜。5作业准备5.1文件资料准备齐全。5.2参加施工人员必须熟悉施工图纸和设备安装工艺及标准。5.3施工工、机具准备：吊车 1 辆 大力士（3.5 吨） 1 台钢丝绳（3 吨，3 米） 4 根 撬棒 5 根力矩扳手（20-200Nm） 2 把 力矩扳手（5-50Nm） 1 把梅花扳手 2 套双头呆扳手 2 套个人常用工具 2 套 线锤 1 只焊机及附件 1 套水平尺 1 把 榔头（2.5 磅） 2 把 套筒扳手（能与力矩扳手配合） 2 套内六角扳手 1 套5.4劳动力配备：施工负责人 1 人 技术员 1 人安全员 1 人 质检员 1 人安装工 6 人 起重工 2 人6开工条件6.1所有参加施工人员资质证书齐全、有效。6.2工机具、材料准备充足并经检验合格。6.3设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。6.4运输道路畅通。6.5基础槽钢已安装并已通过验收。6.6现场有可靠的施工电源。6.7现场有足够的施工空间。6.8地面保护措施已做好。7施工方法与工艺要求：7.1安装前的工作7.1.1 核对基础槽钢的安装尺寸，检查其不平度、不直度。7.1.2 参加开箱检查，对开箱过程中发现的问题应及时上报。7.1.3 将盘柜运输到指定安装位置。对于开箱后短途运输的盘柜，应注意对盘柜的保护，不得使盘柜出现变形或油漆脱落。Ot5sXl6。CCPoJSe。pZTWDyc...
