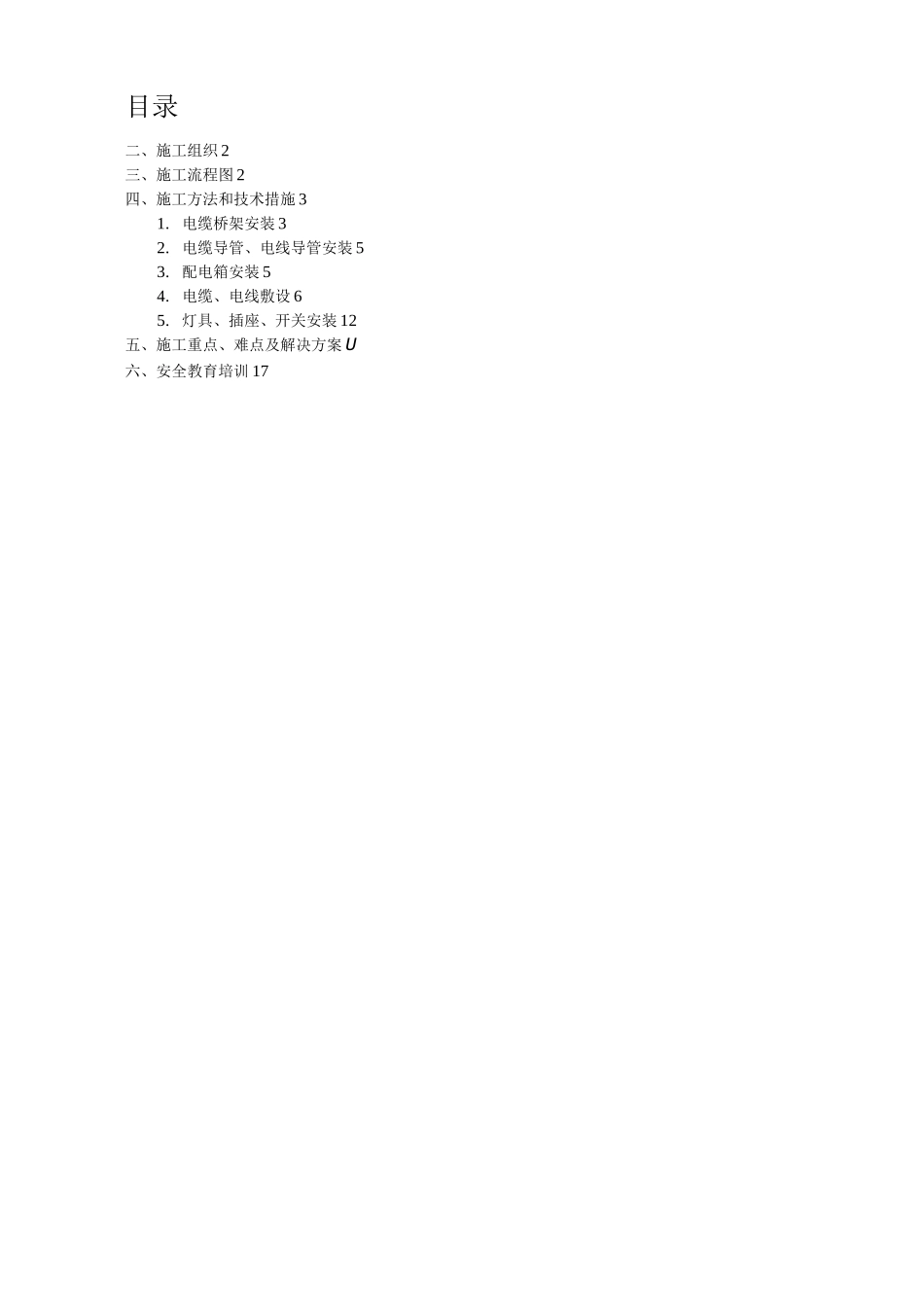

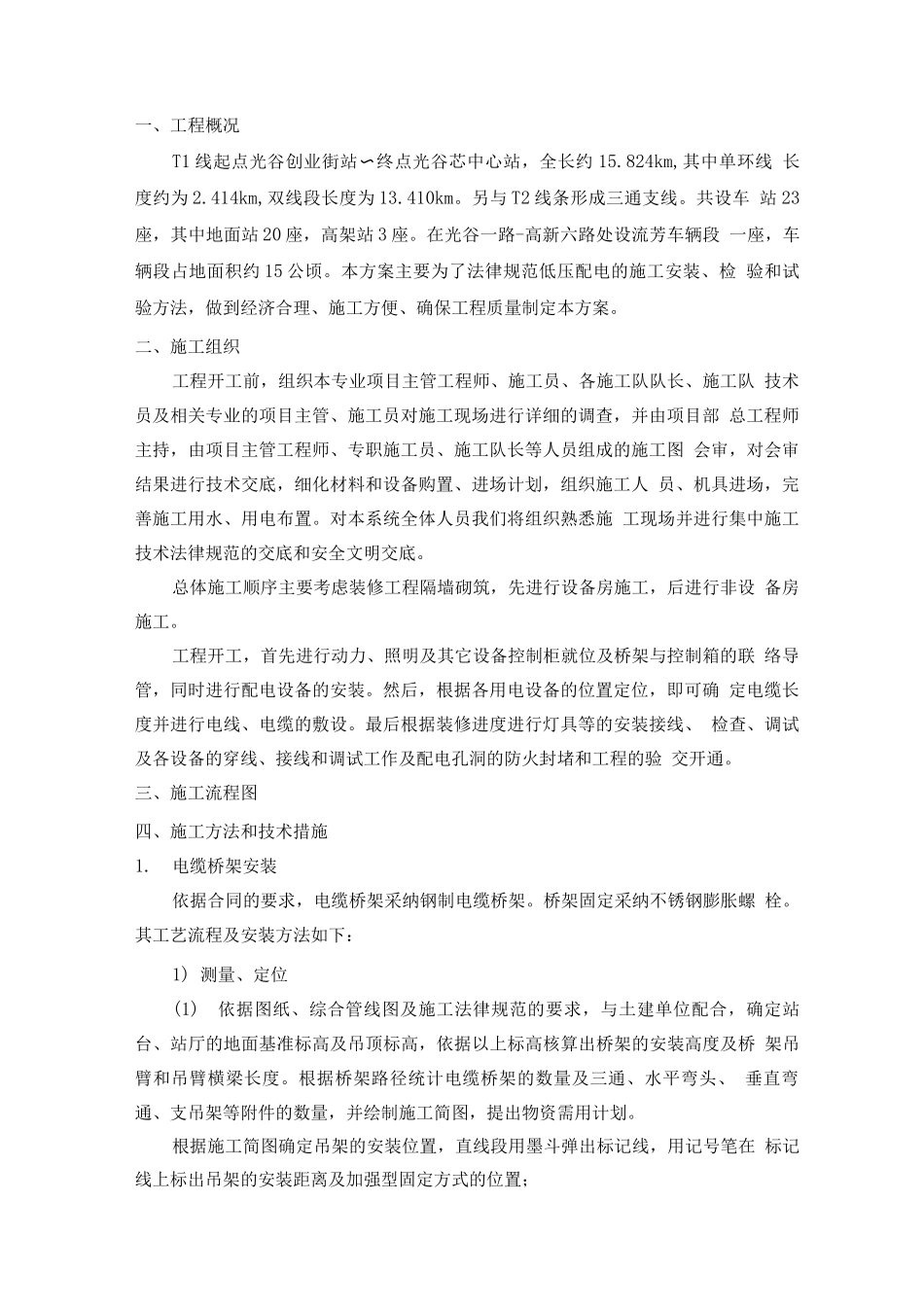

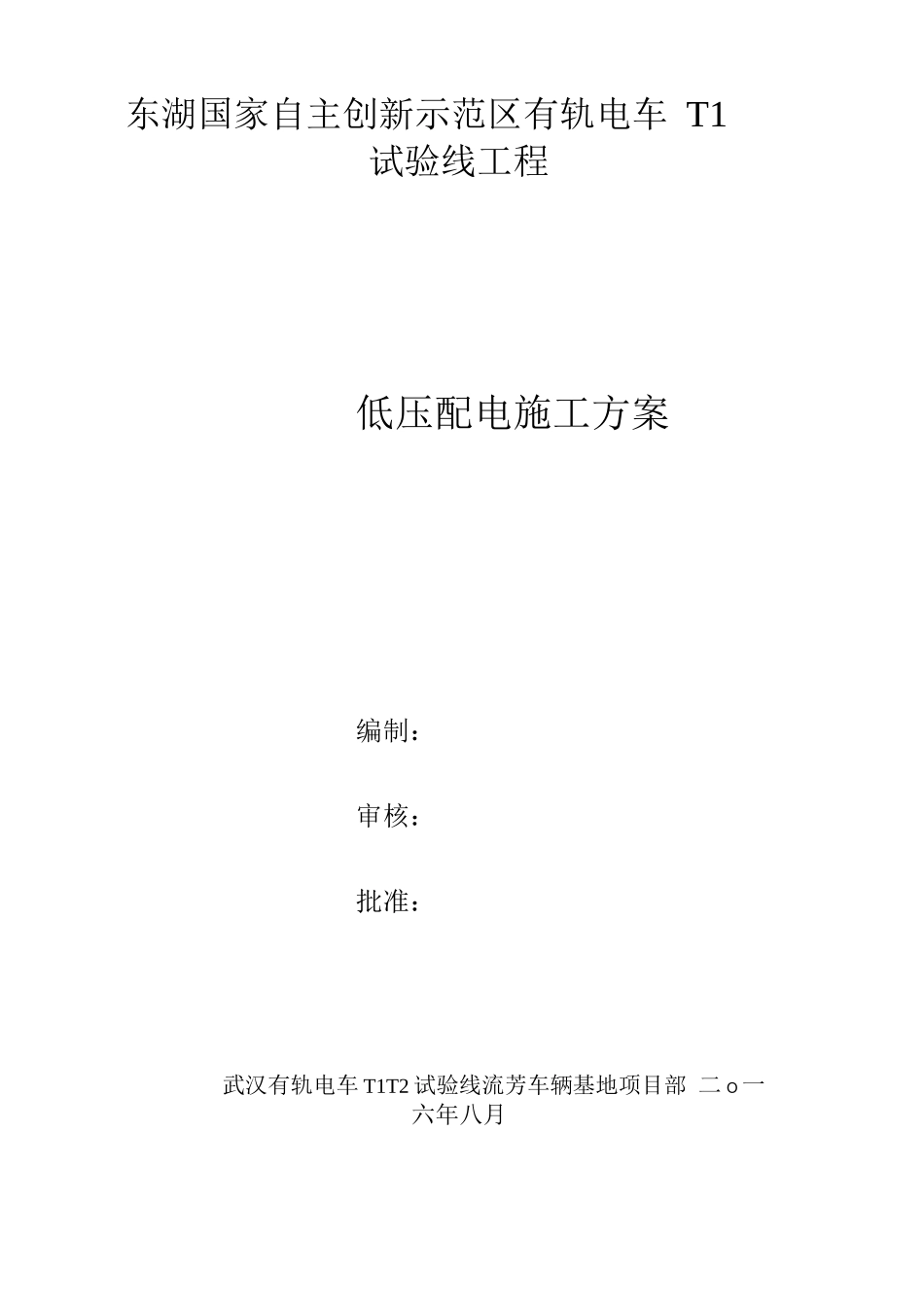

东湖国家自主创新示范区有轨电车 T1试验线工程低压配电施工方案编制：审核：批准：武汉有轨电车 T1T2 试验线流芳车辆基地项目部 二 O 一六年八月目录二、施工组织 2三、施工流程图 2四、施工方法和技术措施 31.电缆桥架安装 32.电缆导管、电线导管安装 53.配电箱安装 54.电缆、电线敷设 65.灯具、插座、开关安装 12五、施工重点、难点及解决方案 U六、安全教育培训 17一、工程概况T1 线起点光谷创业街站终点光谷芯中心站，全长约〜15.824km,其中单环线 长度约为 2.414km,双线段长度为 13.410km。另与 T2 线条形成三通支线。共设车 站 23座，其中地面站 20 座，高架站 3 座。在光谷一路-高新六路处设流芳车辆段 一座，车辆段占地面积约 15 公顷。本方案主要为了法律规范低压配电的施工安装、检 验和试验方法，做到经济合理、施工方便、确保工程质量制定本方案。二、施工组织工程开工前，组织本专业项目主管工程师、施工员、各施工队队长、施工队 技术员及相关专业的项目主管、施工员对施工现场进行详细的调查，并由项目部 总工程师主持，由项目主管工程师、专职施工员、施工队长等人员组成的施工图 会审，对会审结果进行技术交底，细化材料和设备购置、进场计划，组织施工人 员、机具进场，完善施工用水、用电布置。对本系统全体人员我们将组织熟悉施 工现场并进行集中施工技术法律规范的交底和安全文明交底。总体施工顺序主要考虑装修工程隔墙砌筑，先进行设备房施工，后进行非设 备房施工。工程开工，首先进行动力、照明及其它设备控制柜就位及桥架与控制箱的联 络导管，同时进行配电设备的安装。然后，根据各用电设备的位置定位，即可确 定电缆长度并进行电线、电缆的敷设。最后根据装修进度进行灯具等的安装接线、 检查、调试及各设备的穿线、接线和调试工作及配电孔洞的防火封堵和工程的验 交开通。三、施工流程图四、施工方法和技术措施1.电缆桥架安装依据合同的要求，电缆桥架采纳钢制电缆桥架。桥架固定采纳不锈钢膨胀螺 栓。其工艺流程及安装方法如下：1) 测量、定位(1)依据图纸、综合管线图及施工法律规范的要求，与土建单位配合，确定站 台、站厅的地面基准标高及吊顶标高，依据以上标高核算出桥架的安装高度及桥 架吊臂和吊臂横梁长度。根据桥架路径统计电缆桥架的数量及三通、水平弯头、 垂直弯通、支吊架等附件的数量，并绘制施工简图，提出物资需用计划。根据施工简图确定吊架的安装...
