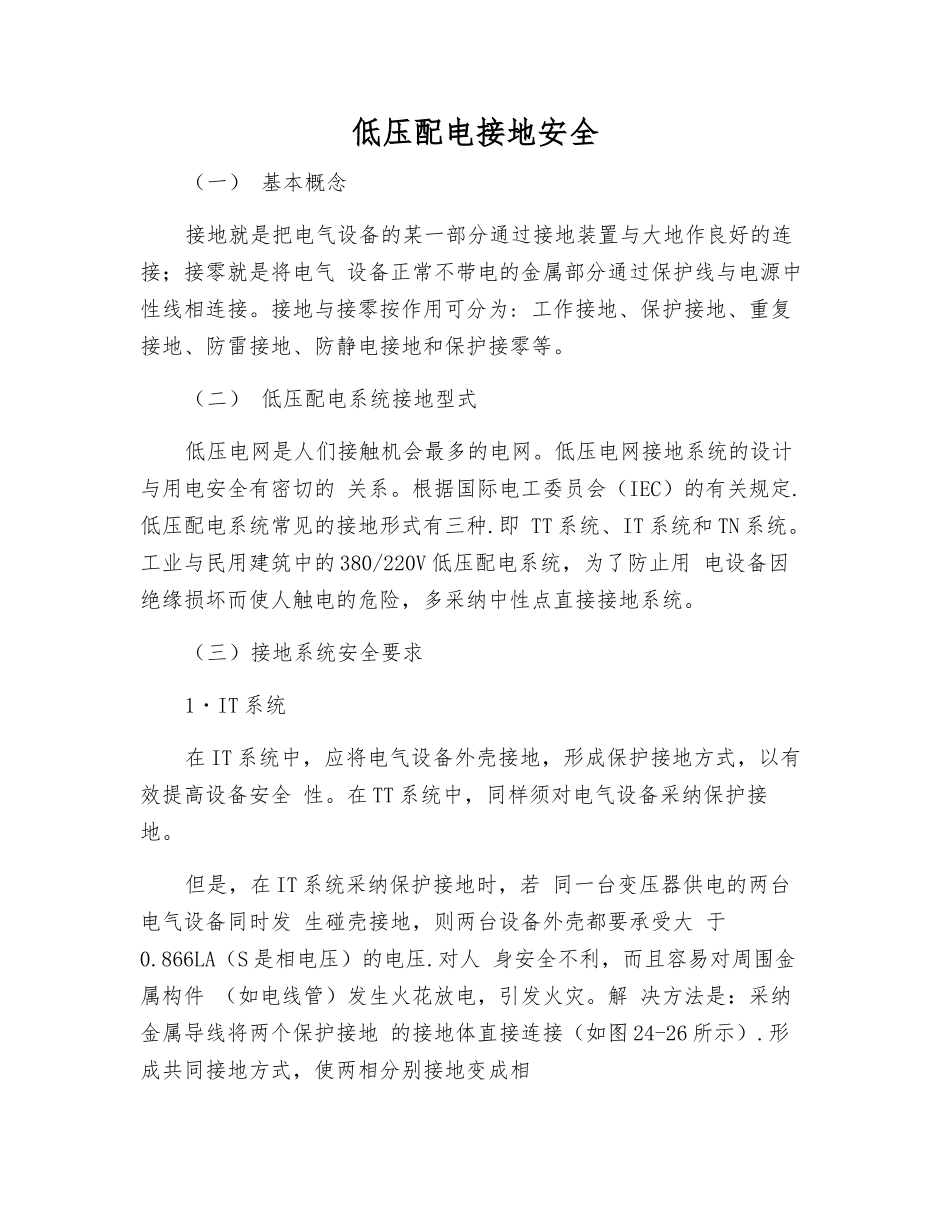

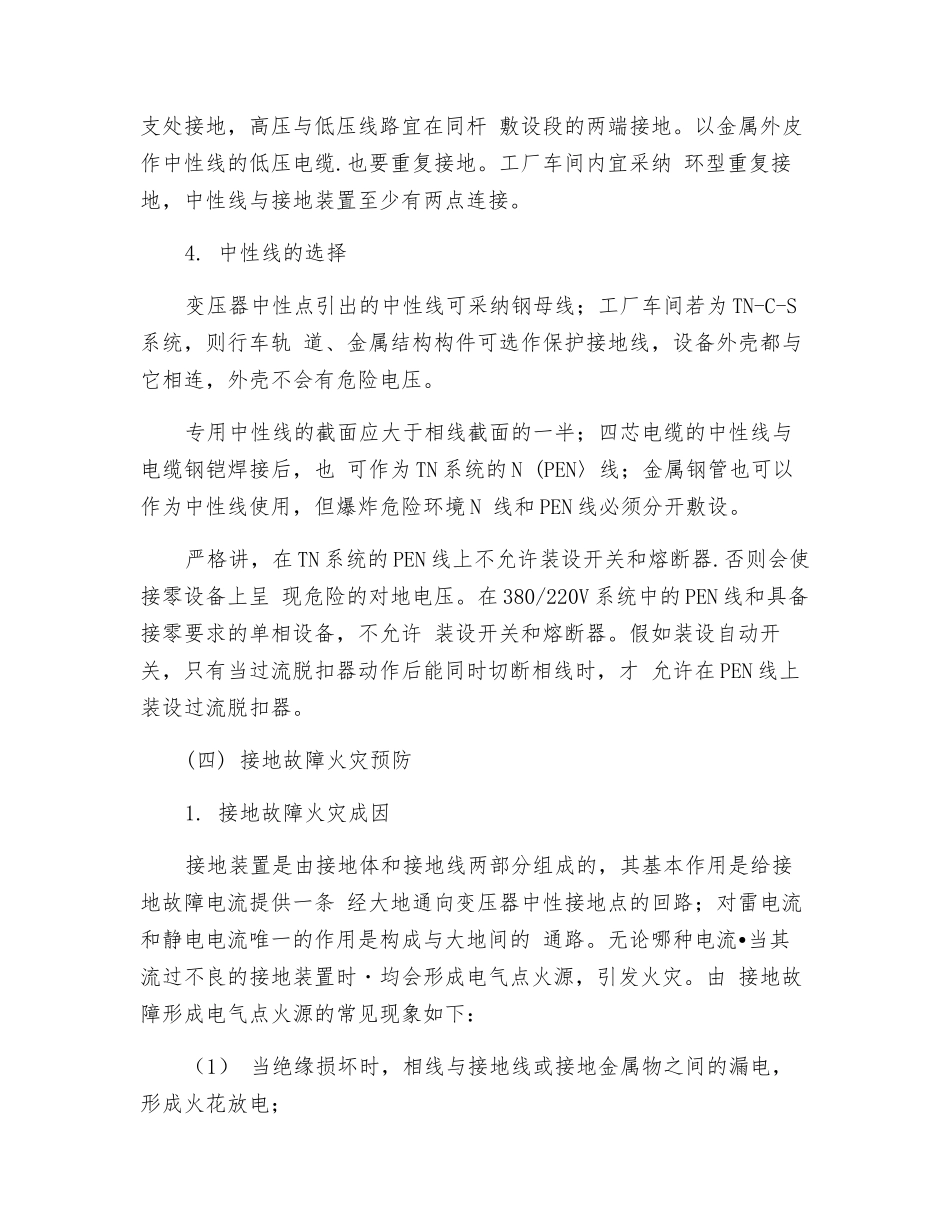

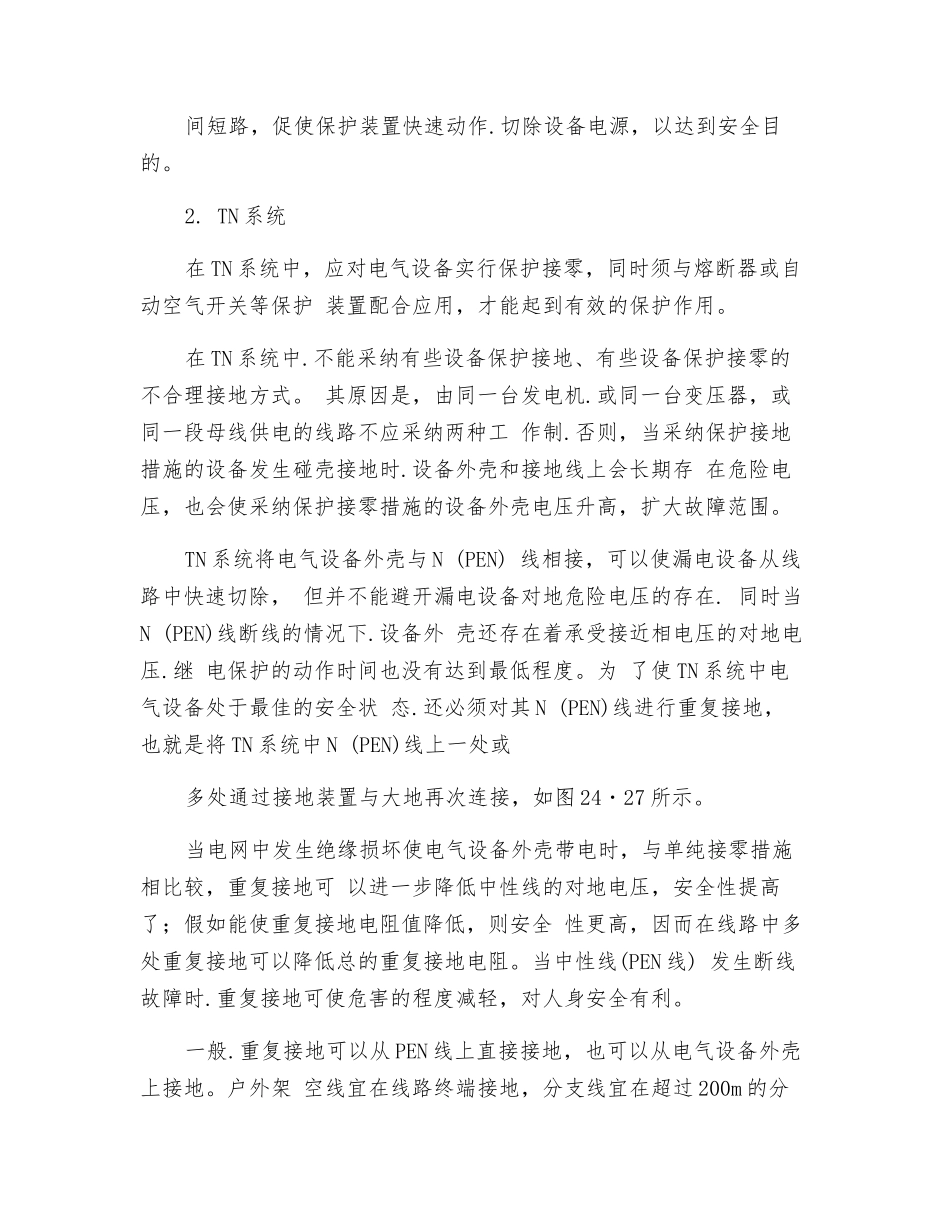

低压配电接地安全（一） 基本概念接地就是把电气设备的某一部分通过接地装置与大地作良好的连接；接零就是将电气 设备正常不带电的金属部分通过保护线与电源中性线相连接。接地与接零按作用可分为: 工作接地、保护接地、重复接地、防雷接地、防静电接地和保护接零等。（二） 低压配电系统接地型式低压电网是人们接触机会最多的电网。低压电网接地系统的设计与用电安全有密切的 关系。根据国际电工委员会（IEC）的有关规定.低压配电系统常见的接地形式有三种.即 TT 系统、IT 系统和 TN 系统。工业与民用建筑中的 380/220V 低压配电系统，为了防止用 电设备因绝缘损坏而使人触电的危险，多采纳中性点直接接地系统。（三）接地系统安全要求1・IT 系统在 IT 系统中，应将电气设备外壳接地，形成保护接地方式，以有效提高设备安全 性。在 TT 系统中，同样须对电气设备采纳保护接地。但是，在 IT 系统采纳保护接地时，若 同一台变压器供电的两台电气设备同时发 生碰壳接地，则两台设备外壳都要承受大 于0.866LA（S 是相电压）的电压.对人 身安全不利，而且容易对周围金属构件 （如电线管）发生火花放电，引发火灾。解 决方法是：采纳金属导线将两个保护接地 的接地体直接连接（如图 24-26 所示）.形 成共同接地方式，使两相分别接地变成相间短路，促使保护装置快速动作.切除设备电源，以达到安全目的。2. TN 系统在 TN 系统中，应对电气设备实行保护接零，同时须与熔断器或自动空气开关等保护 装置配合应用，才能起到有效的保护作用。在 TN 系统中.不能采纳有些设备保护接地、有些设备保护接零的不合理接地方式。 其原因是，由同一台发电机.或同一台变压器，或同一段母线供电的线路不应采纳两种工 作制.否则，当采纳保护接地措施的设备发生碰壳接地时.设备外壳和接地线上会长期存 在危险电压，也会使采纳保护接零措施的设备外壳电压升高，扩大故障范围。TN 系统将电气设备外壳与 N (PEN) 线相接，可以使漏电设备从线路中快速切除， 但并不能避开漏电设备对地危险电压的存在. 同时当N (PEN)线断线的情况下.设备外 壳还存在着承受接近相电压的对地电压.继 电保护的动作时间也没有达到最低程度。为 了使 TN 系统中电气设备处于最佳的安全状 态.还必须对其 N (PEN)线进行重复接地， 也就是将 TN 系统中 N (PEN)线上一处或多处通过接地装置与大地再次连接，如图 24・27 所示。当电网中发生绝...
