低温热水地板辐射采暖管道施工工法

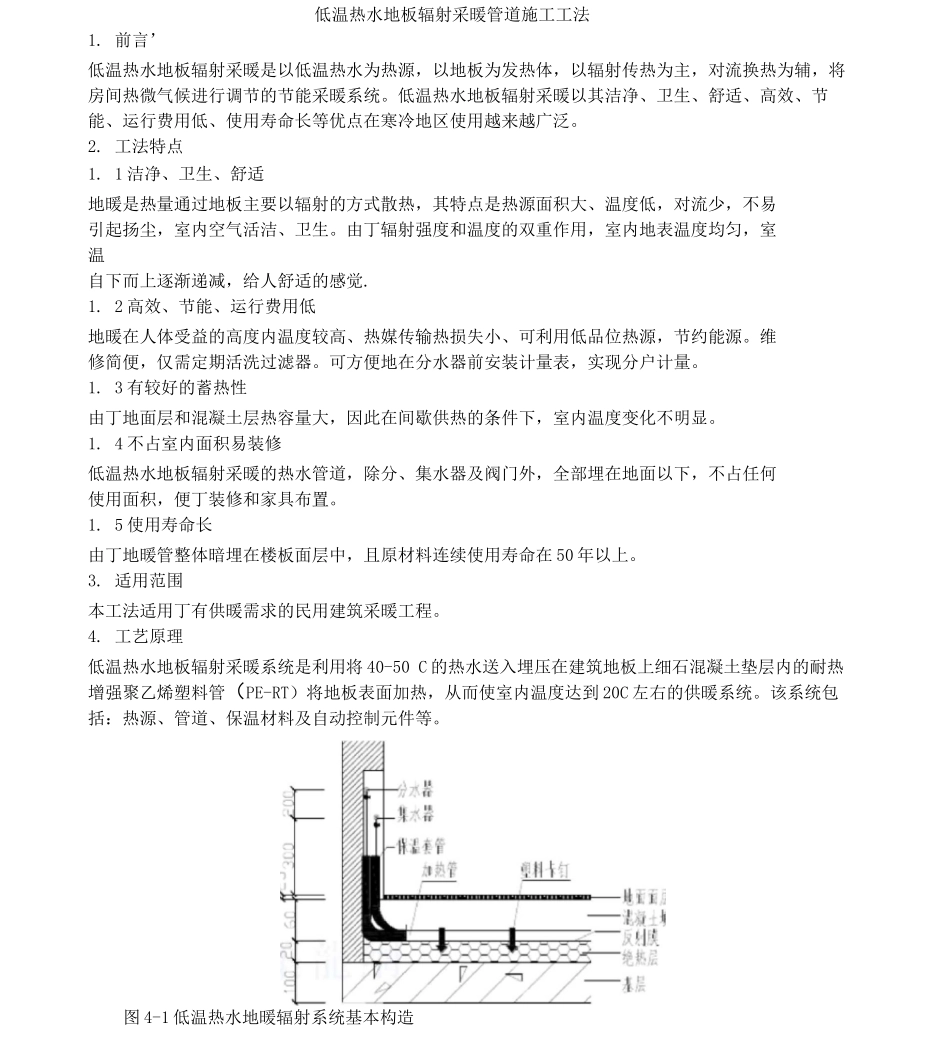

低温热水地板辐射采暖管道施工工法1. 前言’低温热水地板辐射采暖是以低温热水为热源，以地板为发热体，以辐射传热为主，对流换热为辅，将房间热微气候进行调节的节能采暖系统。低温热水地板辐射采暖以其洁净、卫生、舒适、高效、节能、运行费用低、使用寿命长等优点在寒冷地区使用越来越广泛。2. 工法特点1. 1 洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气活洁、卫生。由丁辐射强度和温度的双重作用，室内地表温度均匀，室温自下而上逐渐递减，给人舒适的感觉.1. 2 高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节约能源。维修简便，仅需定期活洗过滤器。可方便地在分水器前安装计量表，实现分户计量。1. 3 有较好的蓄热性由丁地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。1. 4 不占室内面积易装修低温热水地板辐射采暖的热水管道，除分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便丁装修和家具布置。1. 5 使用寿命长由丁地暖管整体暗埋在楼板面层中，且原材料连续使用寿命在 50 年以上。3. 适用范围本工法适用丁有供暖需求的民用建筑采暖工程。4. 工艺原理低温热水地板辐射采暖系统是利用将 40-50 C 的热水送入埋压在建筑地板上细石混凝土垫层内的耐热增强聚乙烯塑料管（PE-RT）将地板表面加热，从而使室内温度达到 20C 左右的供暖系统。该系统包括：热源、管道、保温材料及自动控制元件等。图 4-1 低温热水地暖辐射系统基本构造5. 施工工艺流程及操作要点5.1 施工工艺流程施工准备一基层清理一绝热层的铺设分集水器安装、连接、固定 f 水压试验并保压楼地面面层施工通水试运行5. 2 操作要点5. 2.施工准备熟悉图纸、法律规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），外窗外门已安装完毕，厨房、卫生间闭水试验已做完并经过验收。5. 2.基层活理1. 活理洁净楼面砂浆及其它附着物。2. 楼面找平放线，用 2 m 靠尺检查，高低差不大丁 8 mm ；对平整度不满足要求的地方用 1: 2 水泥砂浆找平。5. 2.绝热层的铺设绝热材料可采纳厚度为 20 mm 的珠粒发泡聚苯乙烯泡沫塑料（EPS）板材，其材质应符合有关法律规范规定，铺设时将加工好的聚苯乙烯板满铺在平整、干爽...
