住宅土建工程测量放线施工方案

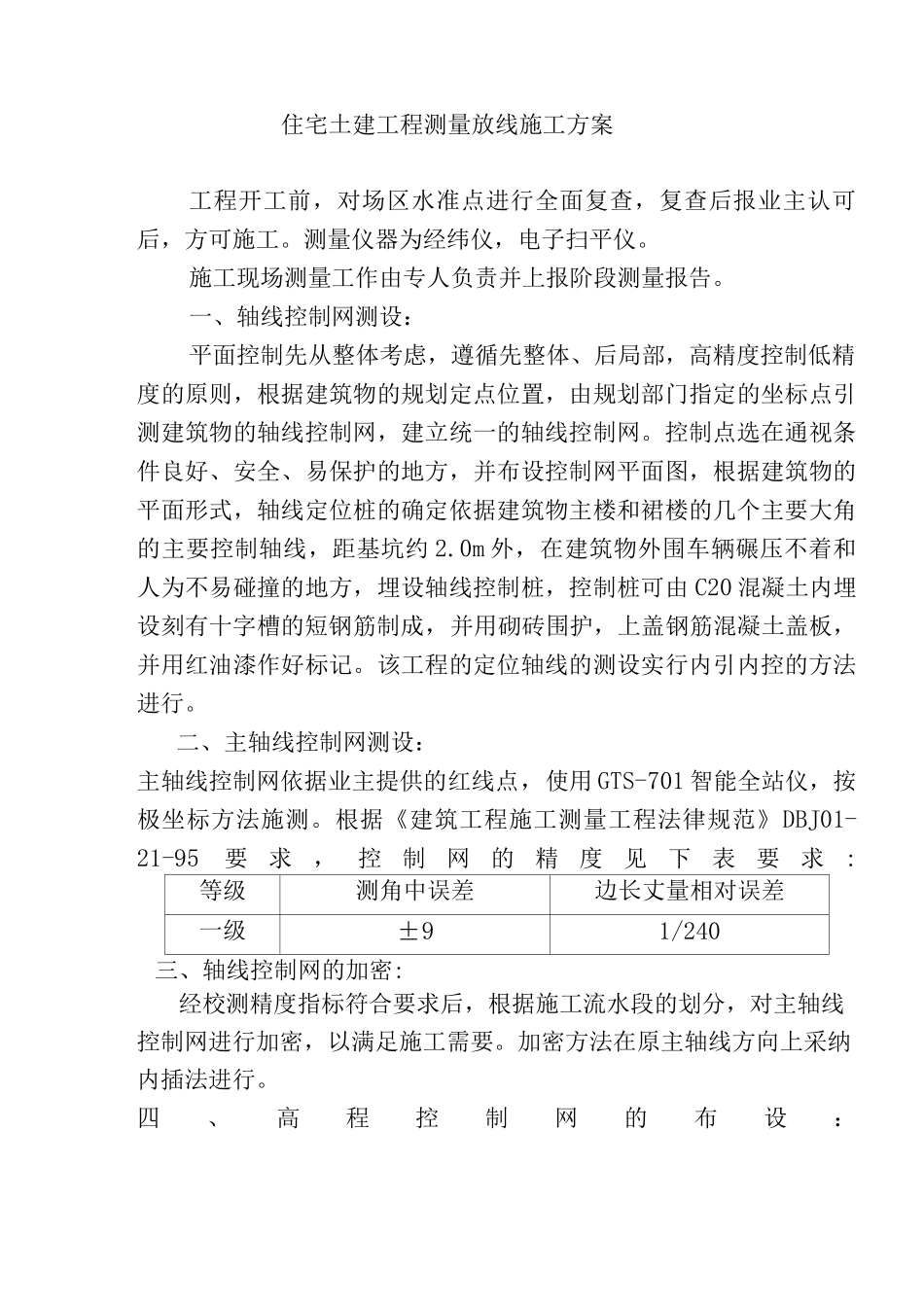

住宅土建工程测量放线施工方案_第1页
1/7

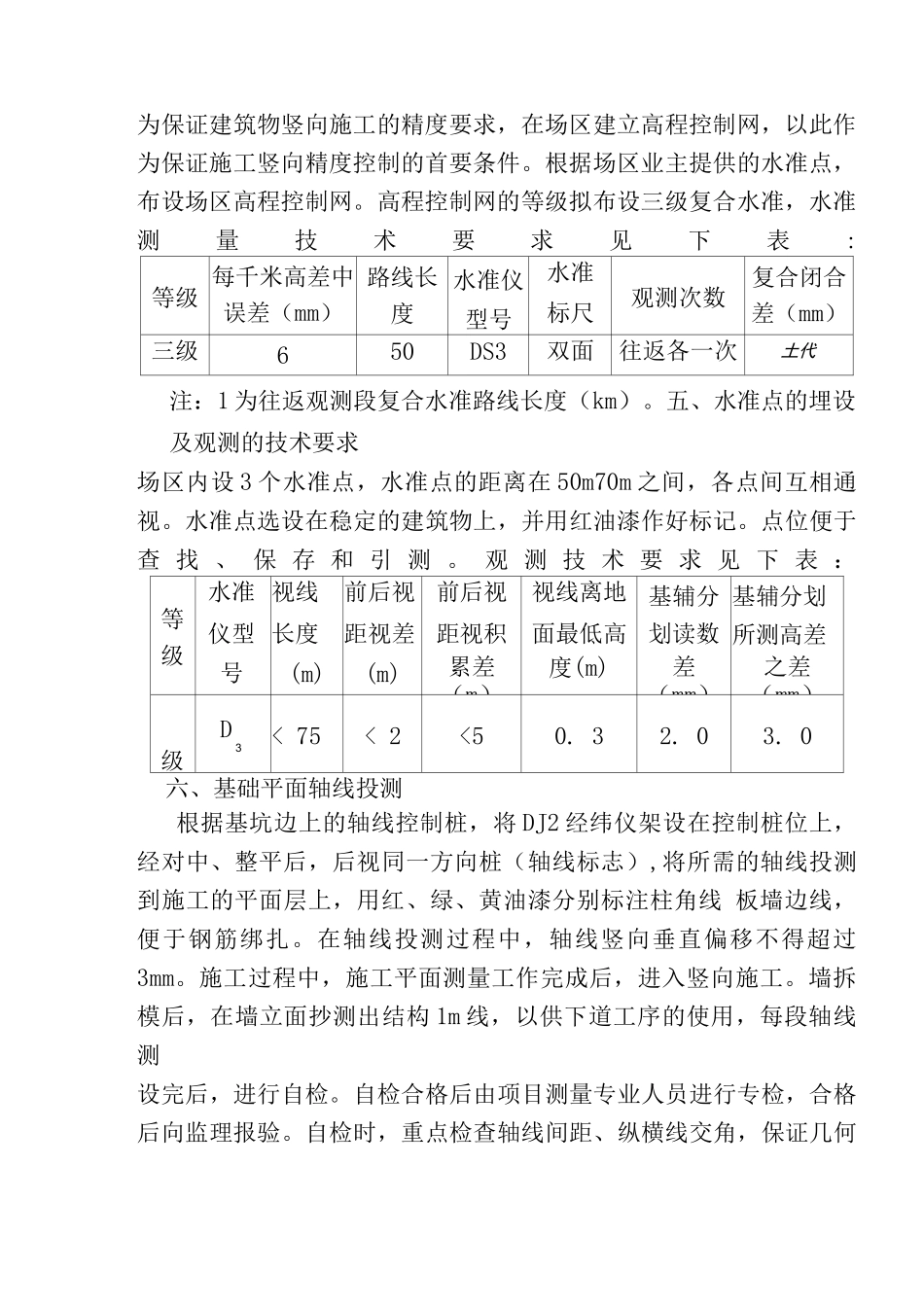

住宅土建工程测量放线施工方案_第2页
2/7
住宅土建工程测量放线施工方案_第3页
3/7
住宅土建工程测量放线施工方案工程开工前,对场区水准点进行全面复查,复查后报业主认可后,方可施工。测量仪器为经纬仪,电子扫平仪。施工现场测量工作由专人负责并上报阶段测量报告。一、轴线控制网测设:平面控制先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则,根据建筑物的规划定点位置,由规划部门指定的坐标点引测建筑物的轴线控制网,建立统一的轴线控制网。控制点选在通视条件良好、安全、易保护的地方,并布设控制网平面图,根据建筑物的平面形式,轴线定位桩的确定依据建筑物主楼和裙楼的几个主要大角的主要控制轴线,距基坑约 2.0m 外,在建筑物外围车辆碾压不着和人为不易碰撞的地方,埋设轴线控制桩,控制桩可由 C20 混凝土内埋设刻有十字槽的短钢筋制成,并用砌砖围护,上盖钢筋混凝土盖板,并用红油漆作好标记。该工程的定位轴线的测设实行内引内控的方法进行。二、主轴线控制网测设:主轴线控制网依据业主提供的红线点,使用 GTS-701 智能全站仪,按极坐标方法施测。根据《建筑工程施工测量工程法律规范》DBJ01-21-95要求,控制网的精度见下表要求:等级测角中误差边长丈量相对误差一级±91/240三、轴线控制网的加密:经校测精度指标符合要求后,根据施工流水段的划分,对主轴线控制网进行加密,以满足施工需要。加密方法在原主轴线方向上采纳内插法进行。四、高程控制网的布设:为保证建筑物竖向施工的精度要求,在场区建立高程控制网,以此作为保证施工竖向精度控制的首要条件。根据场区业主提供的水准点,布设场区高程控制网。高程控制网的等级拟布设三级复合水准,水准测量技术要求见下表:等级每千米高差中误差(mm)路线长度(km)水准仪型号水准标尺观测次数复合闭合差(mm)三级650DS3双面往返各一次土代注:1 为往返观测段复合水准路线长度(km)。五、水准点的埋设及观测的技术要求场区内设 3 个水准点,水准点的距离在 50m70m 之间,各点间互相通视。水准点选设在稳定的建筑物上,并用红油漆作好标记。点位便于查 找 、 保 存 和 引 测 。 观 测 技 术 要 求 见 下 表 :等级水准 视线前后视前后视视线离地基辅分 基辅分划仪型 长度距视差距视积面最低高划读数 所测高差号(m)(m)累差(m)度(m)差(mm)之差(mm)级D3< 75< 2<50. 32. 03. 0六、基础平面轴线投测根据基坑边上的轴线控制桩,将 DJ2 经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩(轴线标志...
