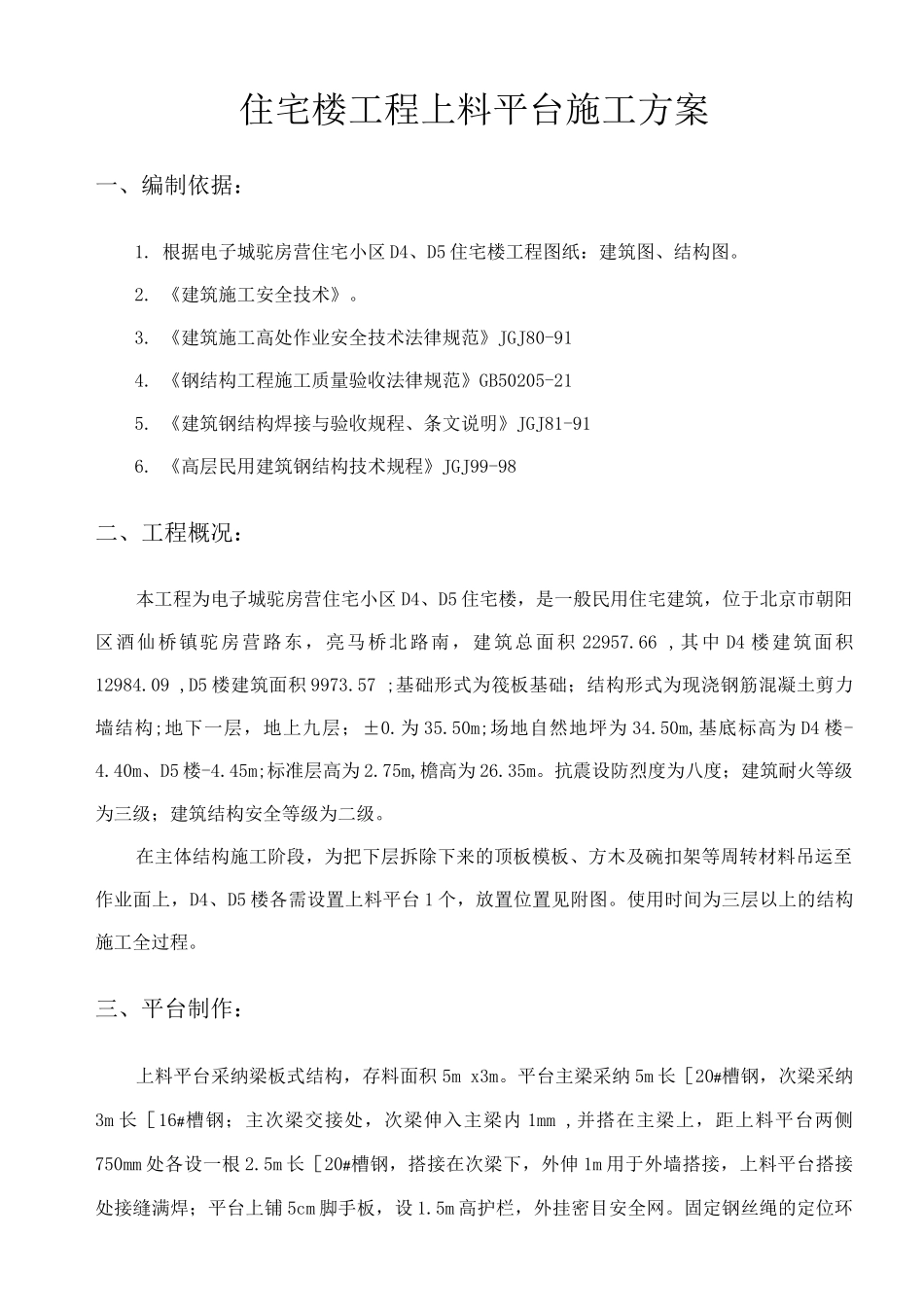

住宅楼工程上料平台施工方案

住宅楼工程上料平台施工方案一、编制依据：1. 根据电子城驼房营住宅小区 D4、D5 住宅楼工程图纸：建筑图、结构图。2. 《建筑施工安全技术》。3. 《建筑施工高处作业安全技术法律规范》JGJ80-914. 《钢结构工程施工质量验收法律规范》GB50205-215. 《建筑钢结构焊接与验收规程、条文说明》JGJ81-916. 《高层民用建筑钢结构技术规程》JGJ99-98二、工程概况：本工程为电子城驼房营住宅小区 D4、D5 住宅楼，是一般民用住宅建筑，位于北京市朝阳区酒仙桥镇驼房营路东，亮马桥北路南，建筑总面积 22957.66 ,其中 D4 楼建筑面积12984.09 ,D5 楼建筑面积 9973.57 ;基础形式为筏板基础；结构形式为现浇钢筋混凝土剪力墙结构;地下一层，地上九层；±0.为 35.50m;场地自然地坪为 34.50m,基底标高为 D4 楼-4.40m、D5 楼-4.45m;标准层高为 2.75m,檐高为 26.35m。抗震设防烈度为八度；建筑耐火等级为三级；建筑结构安全等级为二级。在主体结构施工阶段，为把下层拆除下来的顶板模板、方木及碗扣架等周转材料吊运至作业面上，D4、D5 楼各需设置上料平台 1 个，放置位置见附图。使用时间为三层以上的结构施工全过程。三、平台制作：上料平台采纳梁板式结构，存料面积 5m x3m。平台主梁采纳 5m 长［20#槽钢，次梁采纳3m 长［16#槽钢；主次梁交接处，次梁伸入主梁内 1mm ,并搭在主梁上，距上料平台两侧750mm 处各设一根 2.5m 长［20#槽钢，搭接在次梁下，外伸 1m 用于外墙搭接，上料平台搭接处接缝满焊；平台上铺 5cm 脚手板，设 1.5m 高护栏，外挂密目安全网。固定钢丝绳的定位环采纳*20 圆钢，焊接在 20#槽钢上，为防止钢丝绳滑动；钢丝绳穿过定位环在槽钢上缠绕一圈，再用绳卡夹紧钢丝绳头。拉绳采纳*22 钢丝绳，2 根受力绳，2 根保险绳，平台面积3x5=15m 2，承受荷载 2.0kn/ m 2，最大荷载 30kn。如“上料平台示意图，，中剖面所示，钢丝绳穿过两个螺栓孔环绕结构后用 4 个绳卡连接，钢丝绳与结构接触部位用橡胶保护，所有钢丝绳接头连接部位设安全弯，以备随时检查。四、材料要求:序号材料名称规格计量单位数量备 注1热轧普通槽钢[20m50无弯曲、切等形式及质量缺陷2热轧普通槽钢[16m403木脚手板m230平直无折痕与弯曲4钢丝绳 226x19,公称抗拉强度 17N/mm2m60无质量缺陷5骑马式卡子Y5-15个806安全网密目m250注：以上为两个受料平台所需材料。五、平台受力计算分析:主梁采纳 2 根［20# ,其余次梁全...
