住宅楼通风工程施工方案

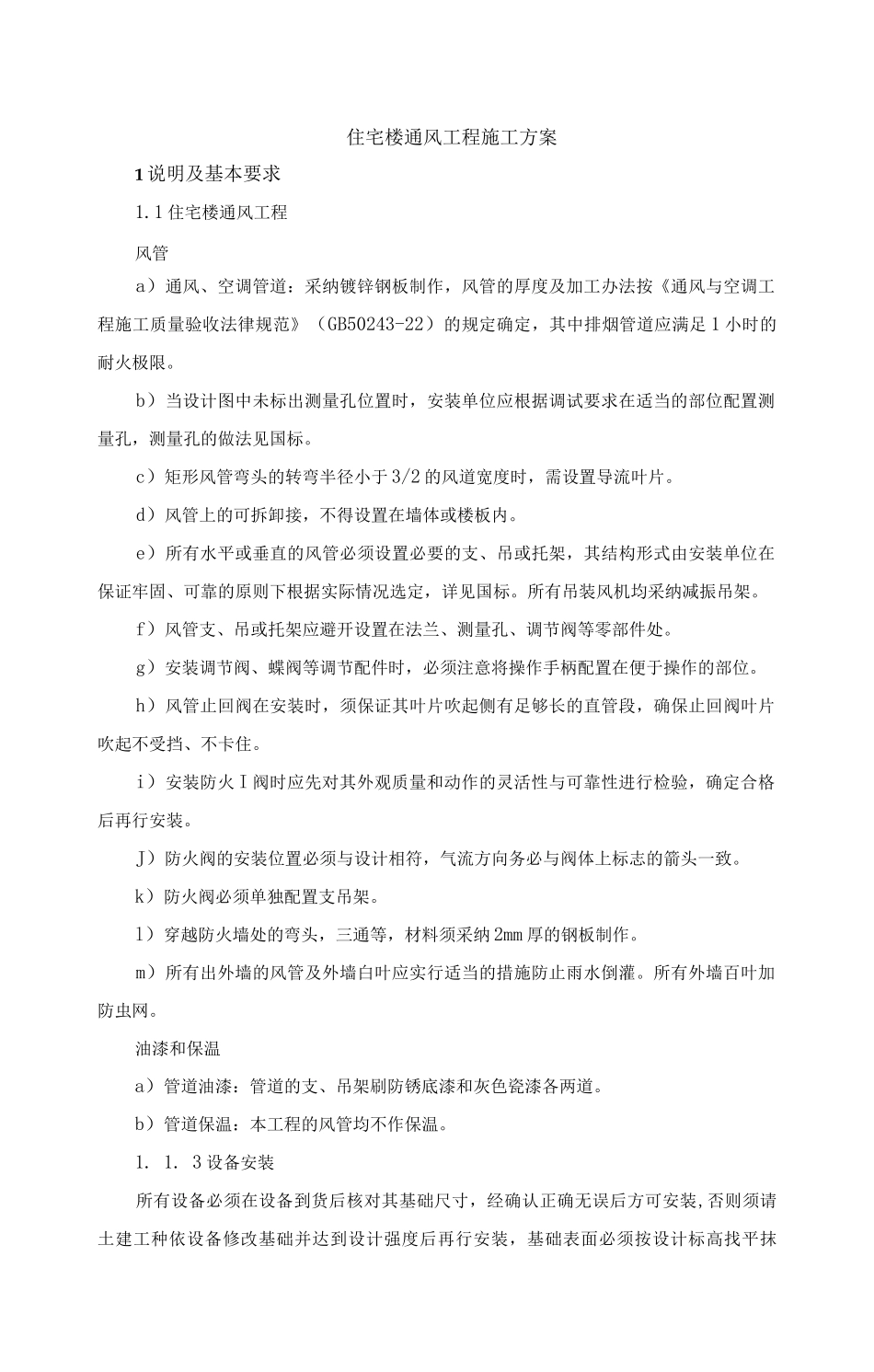

住宅楼通风工程施工方案1 说明及基本要求1.1 住宅楼通风工程风管a）通风、空调管道：采纳镀锌钢板制作，风管的厚度及加工办法按《通风与空调工程施工质量验收法律规范》（GB50243-22）的规定确定，其中排烟管道应满足 1 小时的耐火极限。b）当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔，测量孔的做法见国标。c）矩形风管弯头的转弯半径小于 3/2 的风道宽度时，需设置导流叶片。d）风管上的可拆卸接，不得设置在墙体或楼板内。e）所有水平或垂直的风管必须设置必要的支、吊或托架，其结构形式由安装单位在保证牢固、可靠的原则下根据实际情况选定，详见国标。所有吊装风机均采纳减振吊架。f）风管支、吊或托架应避开设置在法兰、测量孔、调节阀等零部件处。g）安装调节阀、蝶阀等调节配件时，必须注意将操作手柄配置在便于操作的部位。h）风管止回阀在安装时，须保证其叶片吹起侧有足够长的直管段，确保止回阀叶片吹起不受挡、不卡住。i）安装防火 I 阀时应先对其外观质量和动作的灵活性与可靠性进行检验，确定合格后再行安装。J）防火阀的安装位置必须与设计相符，气流方向务必与阀体上标志的箭头一致。k）防火阀必须单独配置支吊架。l）穿越防火墙处的弯头，三通等，材料须采纳 2mm 厚的钢板制作。m）所有出外墙的风管及外墙白叶应实行适当的措施防止雨水倒灌。所有外墙百叶加防虫网。油漆和保温a）管道油漆：管道的支、吊架刷防锈底漆和灰色瓷漆各两道。b）管道保温：本工程的风管均不作保温。1. 1. 3 设备安装所有设备必须在设备到货后核对其基础尺寸，经确认正确无误后方可安装,否则须请土建工种依设备修改基础并达到设计强度后再行安装，基础表面必须按设计标高找平抹光。1.2 地下车库通风排烟工程风管安装a）机房内的排风管材料采纳镀锌钢板制作，厚度及加工办法按施工法律规范：《通风与空调工程施工质量验收法律规范》（GB5243-22）以及《建筑防排烟技术规程》（DGJ08-88-26）第 6 节的规定确定。车库内通风及排烟风管采纳 TRX7 型排烟型玻镁复合风管，风管加工及连接办法根据09CK134《机制玻镁复合板风管制作与安装》以及《建筑防排烟技术规程》（DGJ08-88-26）第 6 节的规定确定。b）风管支、吊、托架间距1）水平安装:风管大边长＜4mm 者，间距不超过 4m； \4mm 者，间距不超过 3mo2）垂直安装:风管间距不大于 4m,但每根立管的固定件不应少于二个。c）支、吊、托架不得设置...
