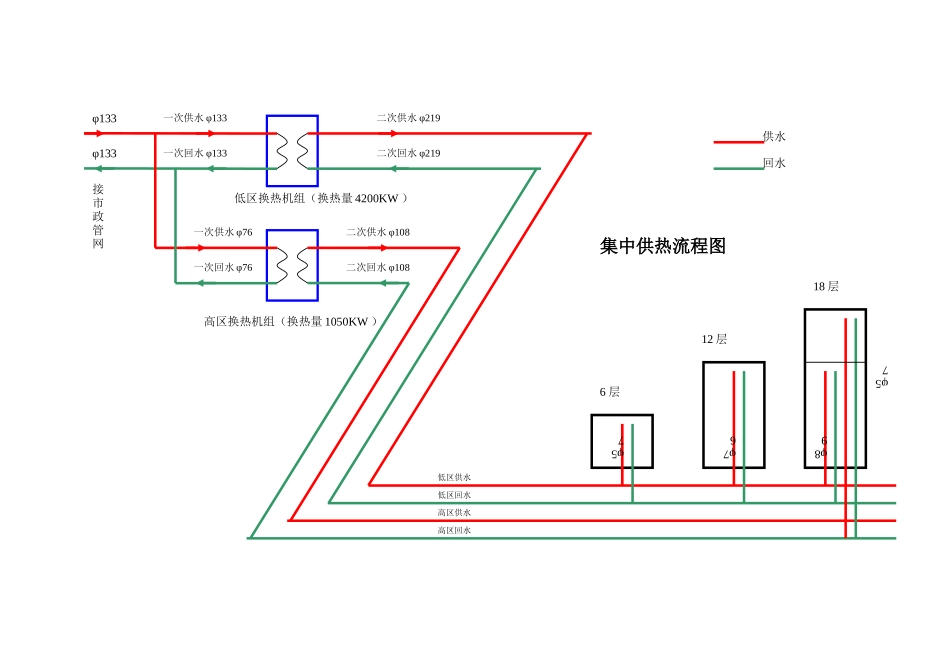

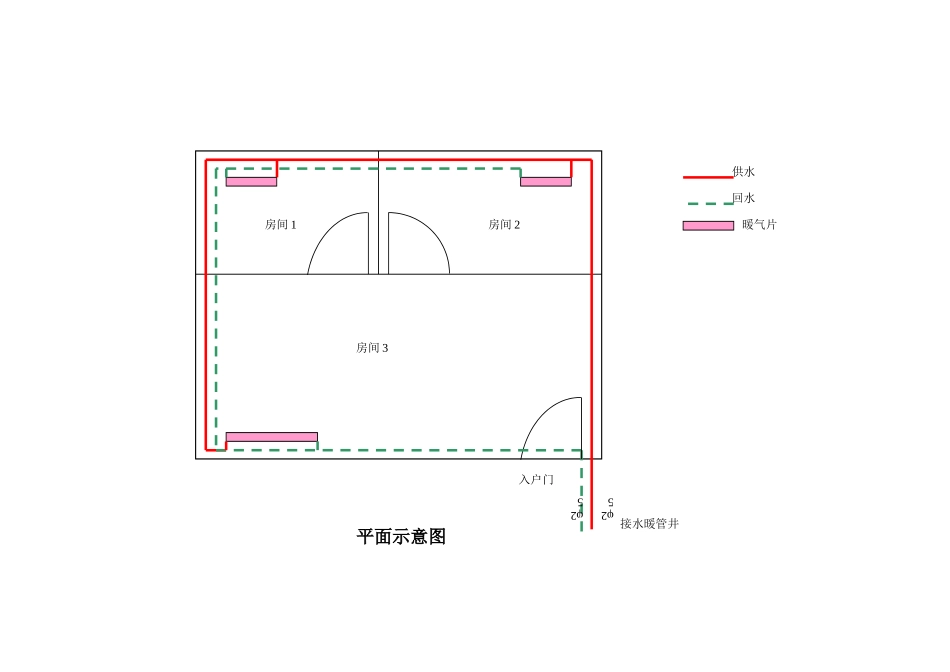

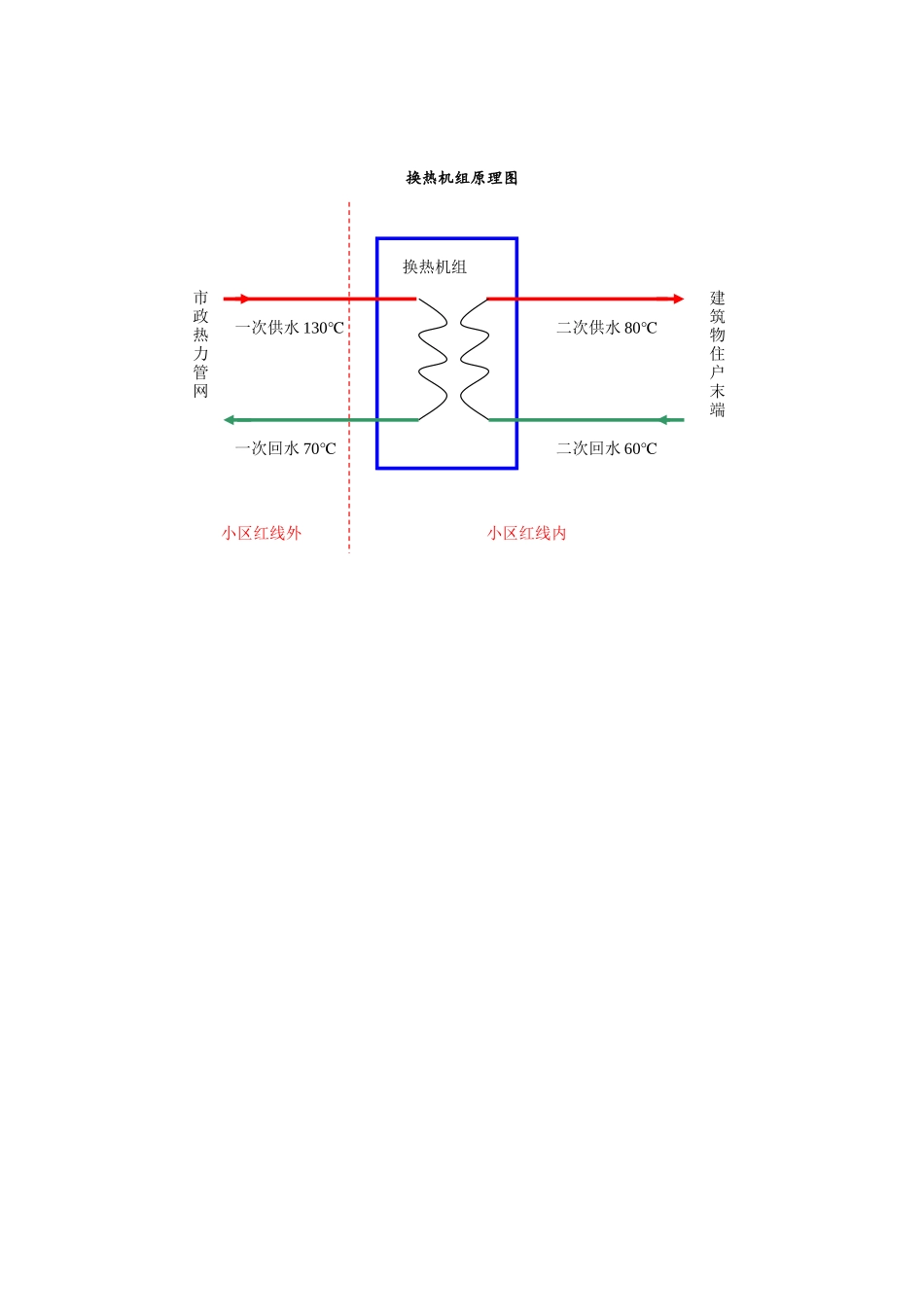

换热机组原理图一次供水 130℃一次回水 70℃二次供水 80℃二次回水 60℃换热机组 建筑物住户末端 市政热力管网小区红线外小区红线内二次回水 φ219高区换热机组(换热量 1050KW )6 层12 层18 层二次供水 φ219低区换热机组(换热量 4200KW )低区供水低区回水高区供水高区回水供水回水一次回水 φ133一次供水 φ133一次回水 φ76一次供水 φ76二次回水 φ108二次供水 φ108接市政管网集中供热流程图φ57φ76φ89φ57φ133φ133供水回水暖气片房间 2房间 1入户门接水暖管井房间 3平面示意图φ25φ25
