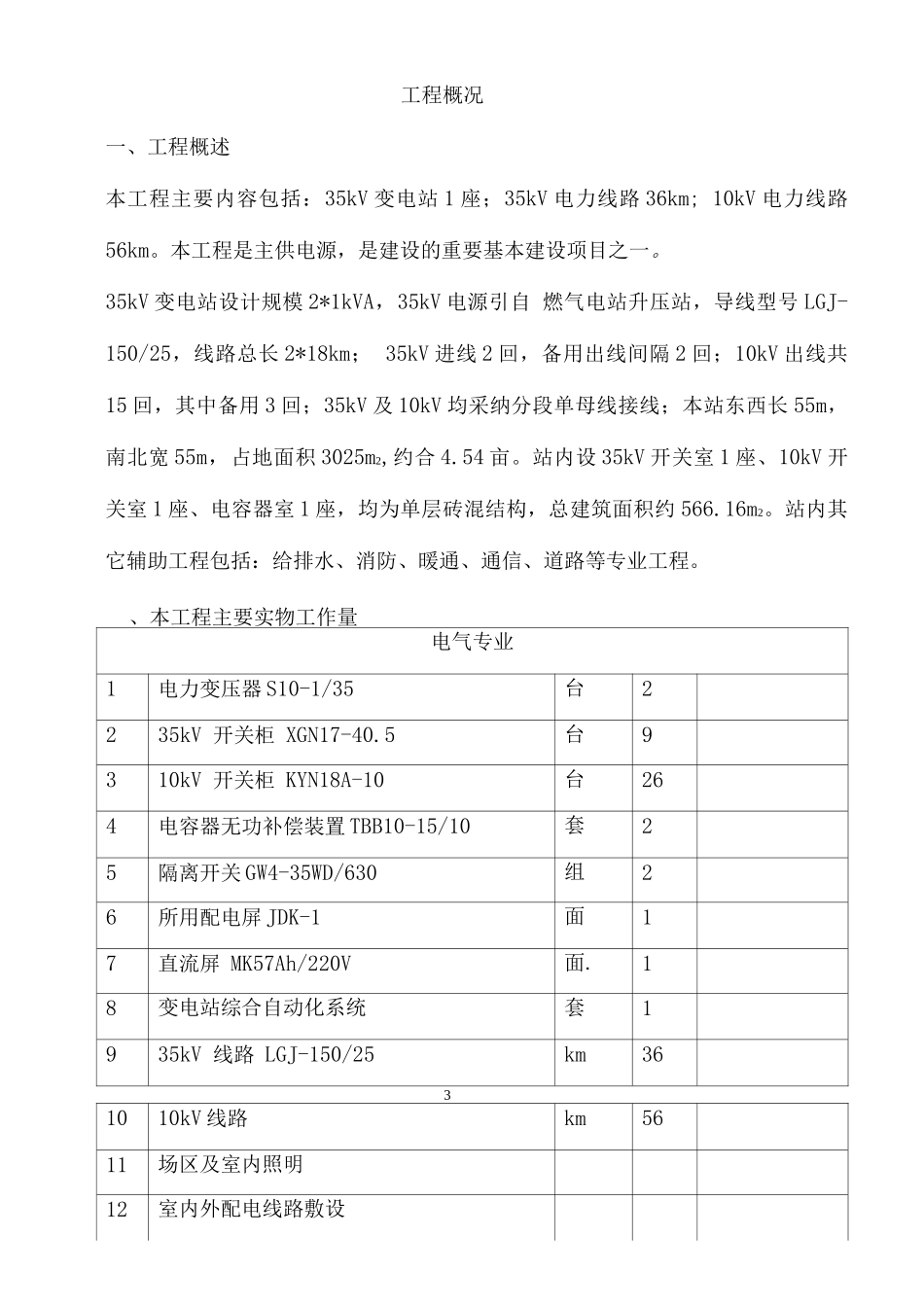

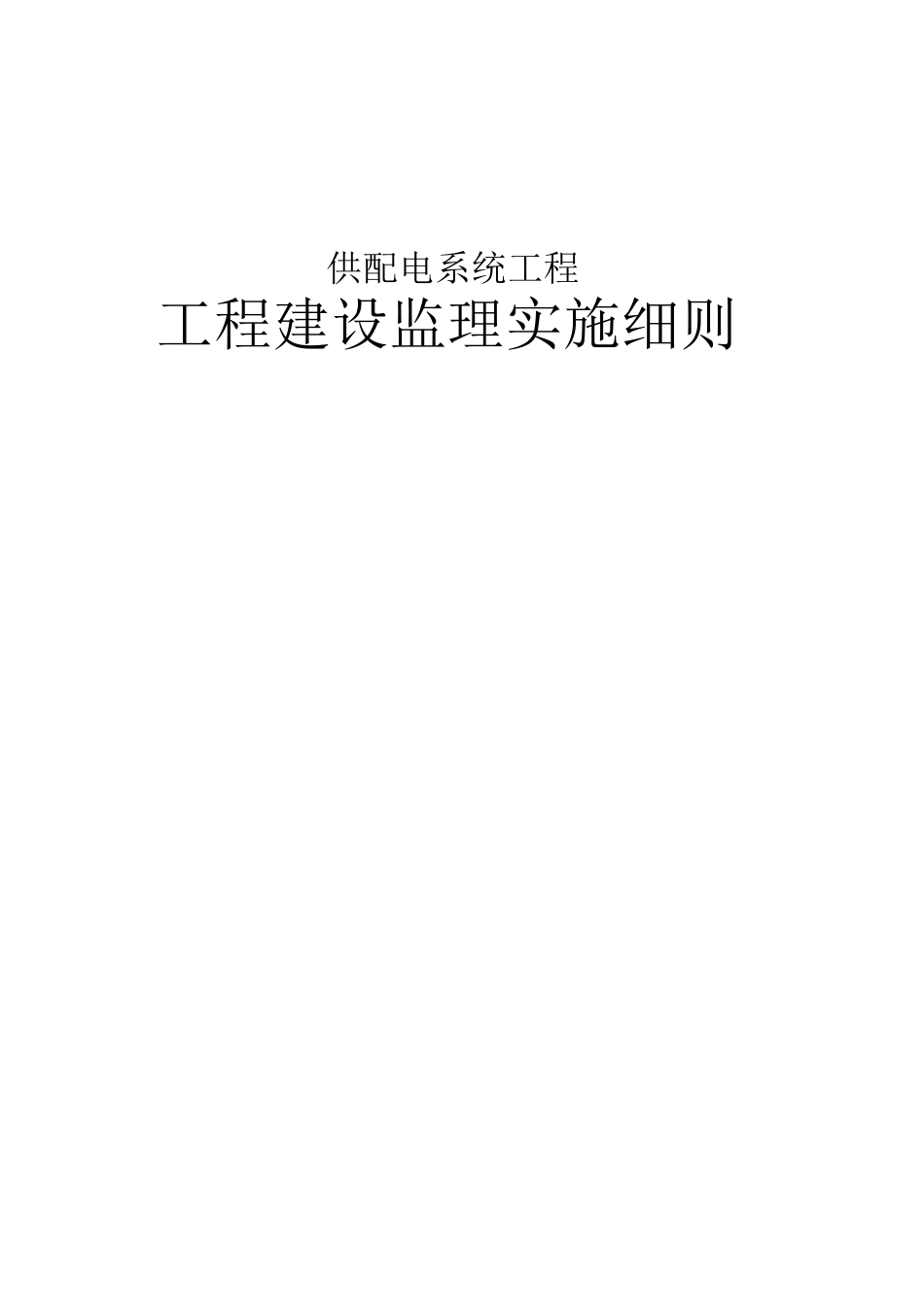

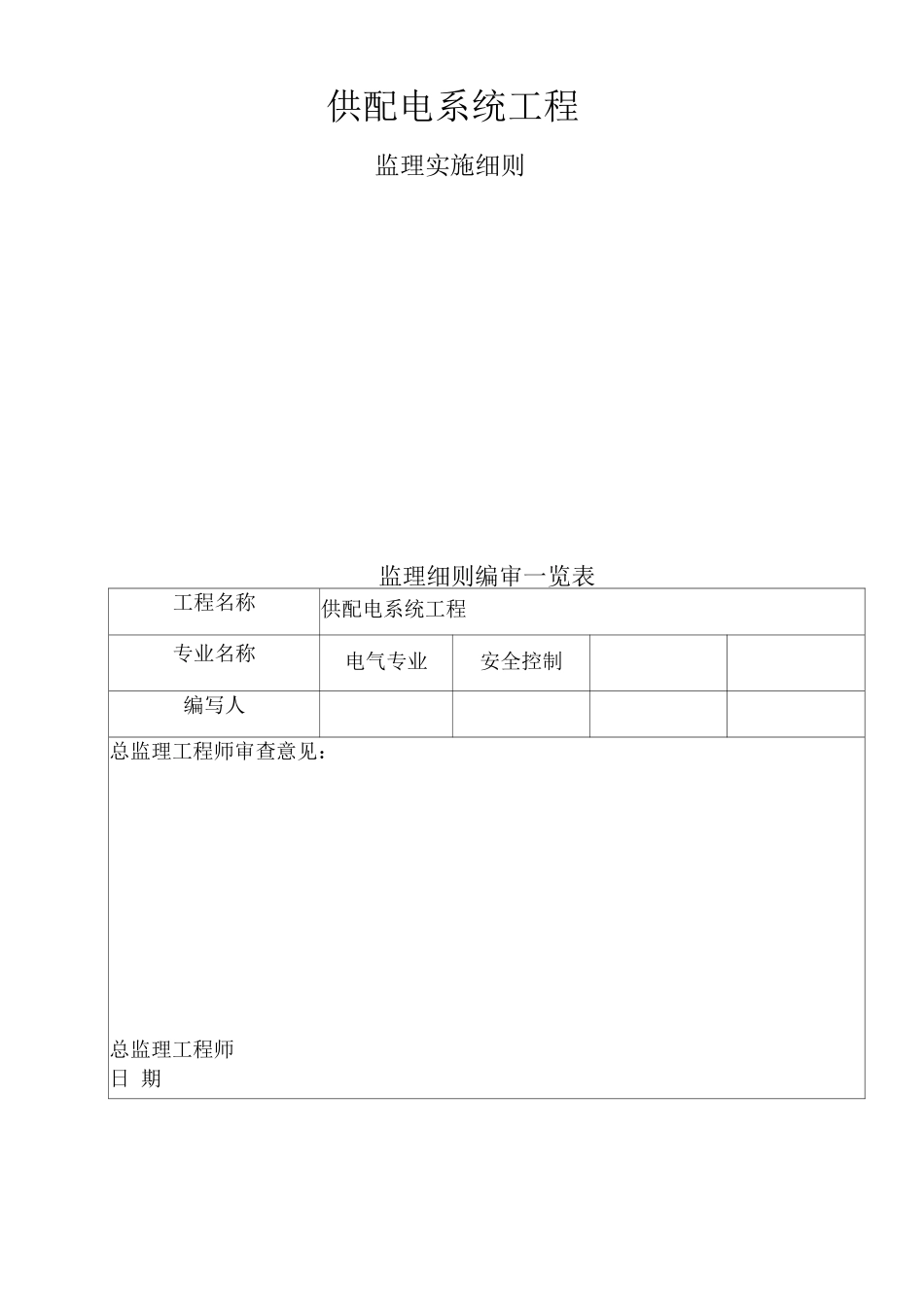

供配电系统工程工程建设监理实施细则供配电系统工程监理实施细则监理细则编审一览表工程名称供配电系统工程专业名称电气专业安全控制编写人总监理工程师审查意见:总监理工程师日 期工程概况一、工程概述本工程主要内容包括:35kV 变电站 1 座;35kV 电力线路 36km; 10kV 电力线路56km。本工程是主供电源,是建设的重要基本建设项目之一。35kV 变电站设计规模 2*1kVA,35kV 电源引自 燃气电站升压站,导线型号 LGJ-150/25,线路总长 2*18km; 35kV 进线 2 回,备用出线间隔 2 回;10kV 出线共15 回,其中备用 3 回;35kV 及 10kV 均采纳分段单母线接线;本站东西长 55m,南北宽 55m,占地面积 3025m2,约合 4.54 亩。站内设 35kV 开关室 1 座、10kV 开关室 1 座、电容器室 1 座,均为单层砖混结构,总建筑面积约 566.16m2。站内其它辅助工程包括:给排水、消防、暖通、通信、道路等专业工程。、本工程主要实物工作量电气专业1电力变压器 S10-1/35台2235kV 开关柜 XGN17-40.5台9310kV 开关柜 KYN18A-10台264电容器无功补偿装置 TBB10-15/10套25隔离开关 GW4-35WD/630组26所用配电屏 JDK-1面17直流屏 MK57Ah/220V面.18变电站综合自动化系统套1935kV 线路 LGJ-150/25km3631010kV 线路km5611场区及室内照明12室内外配电线路敷设土建及道路专业135kV 开关室 25.1*8.0m2座1砖混结构210kV 开关室 29.3*10.1m2座1砖混结构3电容器室 5.3*13.1m2座1砖混结构4厕所座1砖混结构5砖围墙 H=2.2mm2126大门个27站内道路m27778事故储油池座19独立避雷针 H=30m座31035kV 进线构架(双跨)组21135kV 门型构架(单跨)组412主变基础个21335kV 线路终端塔基础个11410kV 母线支架个615场区土方平整水暖专业1管道泵 BG40-12台12高架水罐具13零位水罐具14电热油订 NSW-250台75轴流风机 T35-11台1946空调机组 LFD8台17分体壁挂式空调 KFR-26GW/HF台28窗式新风换气机 YH-C230台1仪表专业1磁性浮子液位计 WSCY-512台22智能单路数显测控仪 WSY-10G/17BOK2AHPM台13仪表箱 KX-222台1通信专业1ETS450WLL 无线接入系统单用户终端固定台 SU450套1三、监理实施细则编制依据1、已批准的监理规划;2、与专业工程相关的标准、设计文件和技术资料;3、施工组织设计。电气装置安装工程质量控制要点一、盘、柜安装工程质量控制要点1.设备检查验收:包装及密封良好;开箱检查设备型号、规格应符合设计要求;查验...
