供配电课程设计

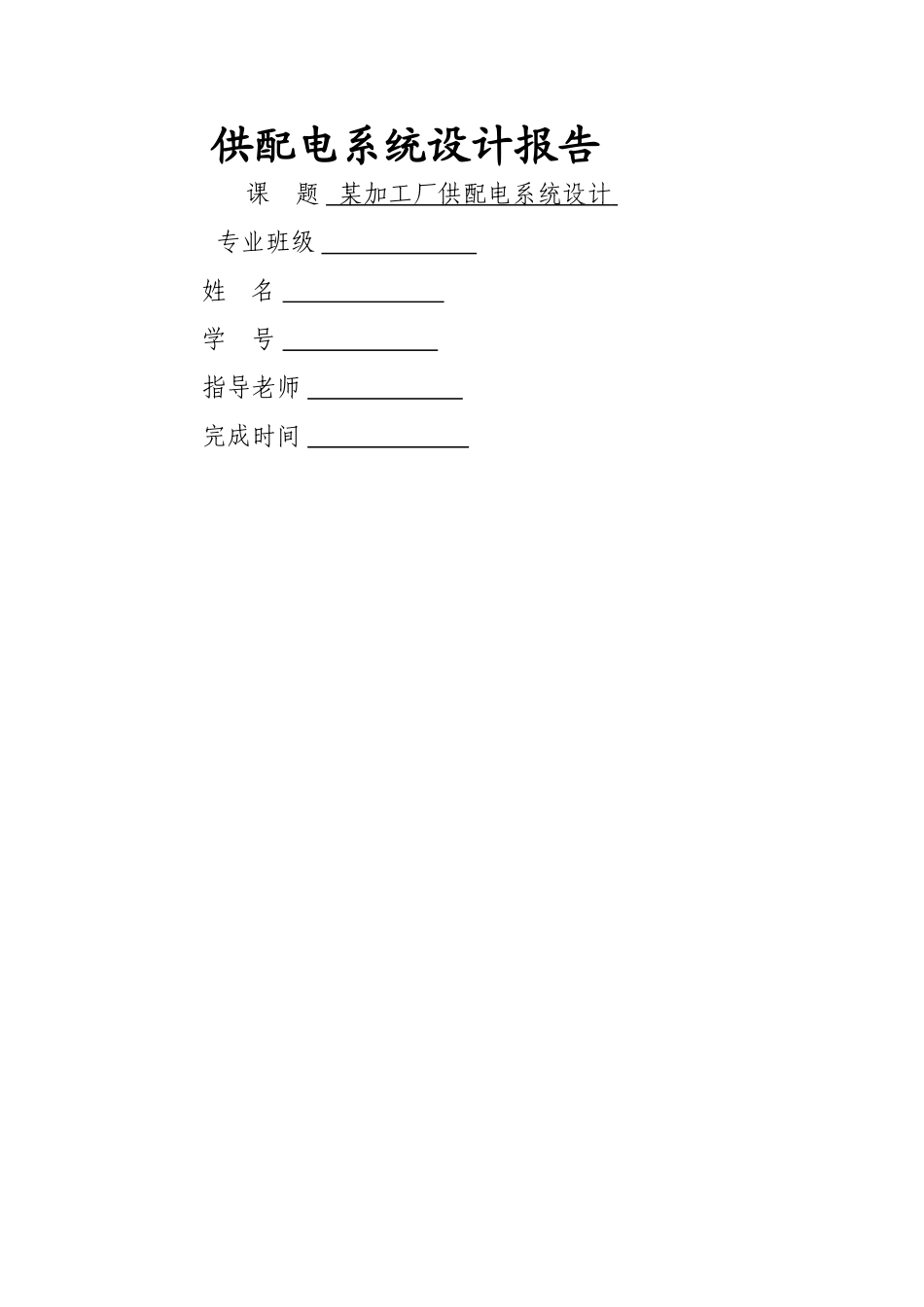

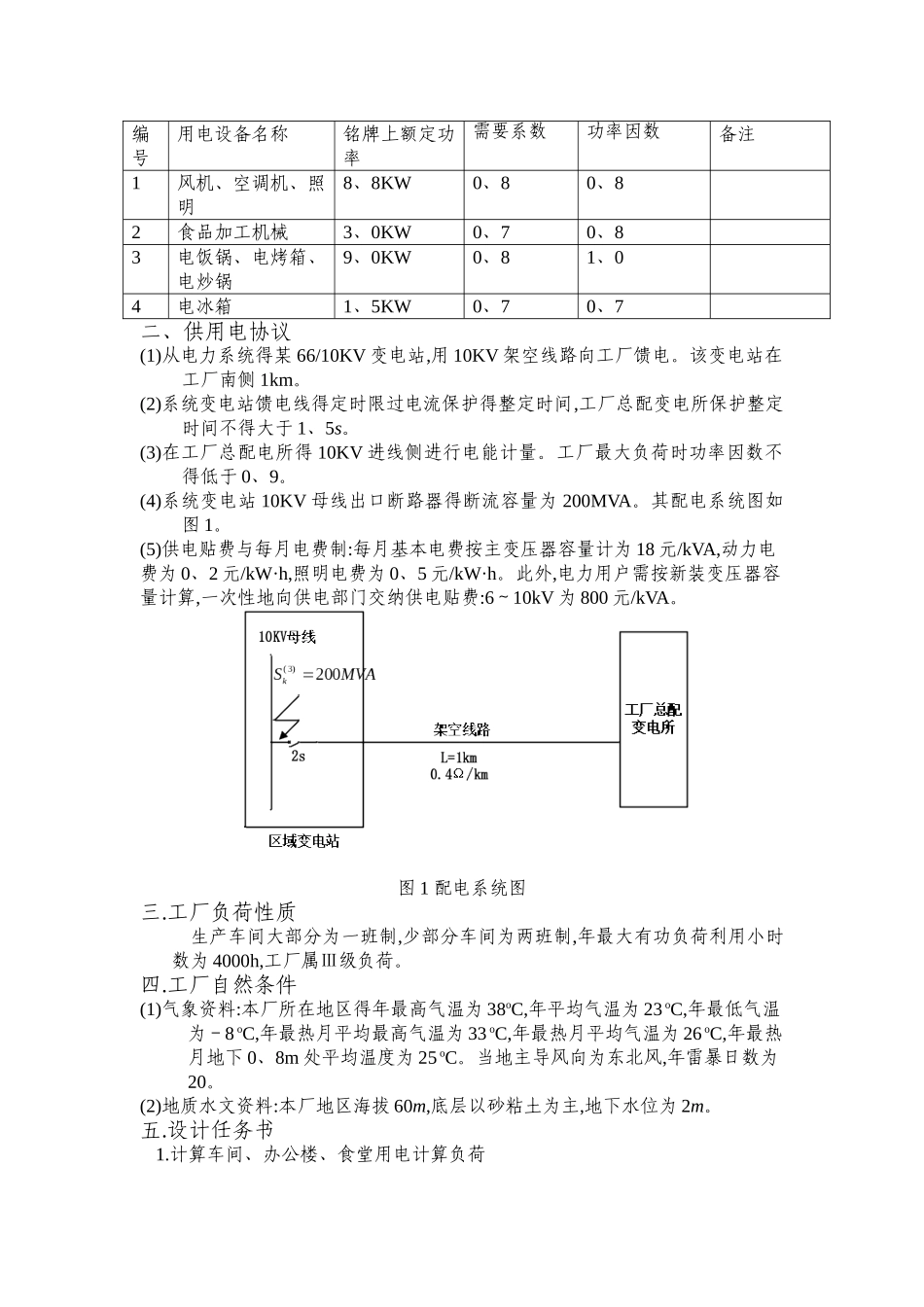

供配电系统设计报告 课 题 某加工厂供配电系统设计 专业班级 姓 名 学 号 指导老师 完成时间 任务书一.负荷情况 某厂变电所担负三个车间、一个办公楼与一个食堂得供电任务,负荷均为380/220V负荷。各部门电气设备、负荷情况如下:(一)一号车间一号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功率因数备注1冷加工机床20合计 45KW0、14~ 0、160、52吊车组110、5KW0、120、5FC=25%3电焊机122KVA0、50、6FC=60%4电焊机28、95KVA0、50、6FC=100%(二)二号车间二号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功率因数备注1电加热设备24KW0、812吊车组110、5KW0、20、5FC=25%3电焊机122KVA0、50、6FC=60%4电焊机14、5KVA0、50、6FC=100%(三)三号车间三号车间接有下表所列用电设备编号用电设备名称铭牌上额定功率需要系数功率因数备注1装载 车间起重机7、5KW0、150、52各类装备用电器7、5KW0、80、83照明2、5KW0、80、8(四)办公楼办公楼接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功率因数备注1照明20KW0、80、82空调及通风设备75KW0、80、83电梯10KW0、60、7(五)食堂食堂接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功率因数备注1风机、空调机、照明8、8KW0、80、82食品加工机械3、0KW0、70、83电饭锅、电烤箱、电炒锅9、0KW0、81、04电冰箱1、5KW0、70、7二、供用电协议(1)从电力系统得某 66/10KV 变电站,用 10KV 架空线路向工厂馈电。该变电站在工厂南侧 1km。(2)系统变电站馈电线得定时限过电流保护得整定时间,工厂总配变电所保护整定时间不得大于 1、5s。(3)在工厂总配电所得 10KV 进线侧进行电能计量。工厂最大负荷时功率因数不得低于 0、9。(4)系统变电站 10KV 母线出口断路器得断流容量为 200MVA。其配电系统图如图 1。(5)供电贴费与每月电费制:每月基本电费按主变压器容量计为 18 元/kVA,动力电费为 0、2 元/kW·h,照明电费为 0、5 元/kW·h。此外,电力用户需按新装变压器容量计算,一次性地向供电部门交纳供电贴费:6～10kV 为 800 元/kVA。图 1 配电系统图三.工厂负荷性质生产车间大部分为一班制,少部分车间为两班制,年最大有功负荷利用小时数为 4000h,工厂属Ⅲ级负荷。四.工厂自然条件(1)气象资料:本厂所在地区得年最高气温为 38oC,年平均气温为 23 oC,年最低气温为－8 oC,年最热月平均最高气温为 33 o...
