保温工程施工方案

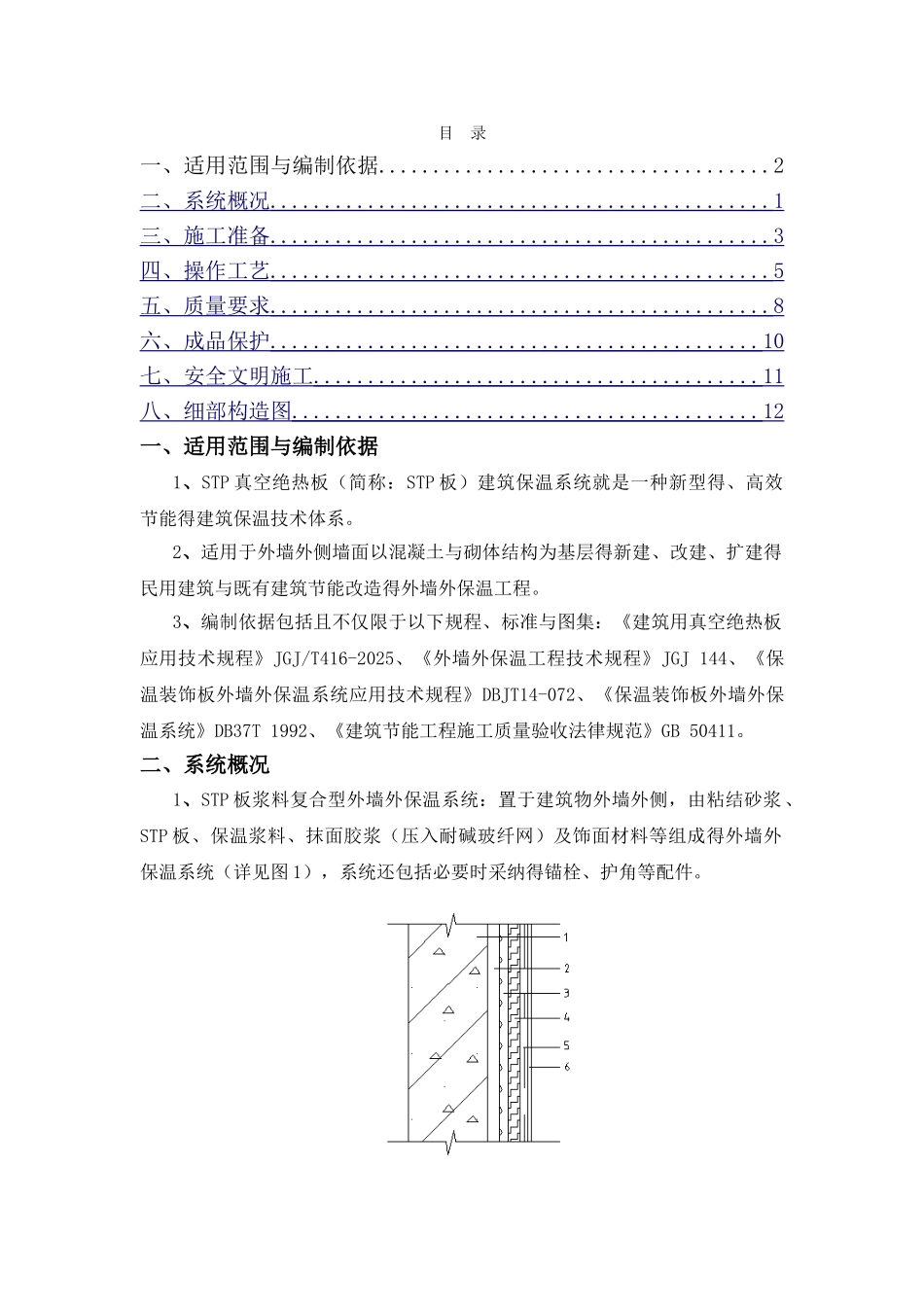

陕西中医药大学附属医院医师培训楼STP 真空绝热板施工方案编制：审核：审批：陕西建工集团有限公司陕中大附院医师培训楼工程项目经理部二○一八年五月三十日目 录一、适用范围与编制依据....................................2二、系统概况 .............................................. 1 三、施工准备 .............................................. 3 四、操作工艺 .............................................. 5 五、质量要求 .............................................. 8 六、成品保护 ............................................. 10 七、安全文明施工 ......................................... 11 八、细部构造图 ........................................... 12 一、适用范围与编制依据 1、STP 真空绝热板（简称：STP 板）建筑保温系统就是一种新型得、高效节能得建筑保温技术体系。2、适用于外墙外侧墙面以混凝土与砌体结构为基层得新建、改建、扩建得民用建筑与既有建筑节能改造得外墙外保温工程。3、编制依据包括且不仅限于以下规程、标准与图集：《建筑用真空绝热板应用技术规程》JGJ/T416-2025、《外墙外保温工程技术规程》JGJ 144、《保温装饰板外墙外保温系统应用技术规程》DBJT14-072、《保温装饰板外墙外保温系统》DB37T 1992、《建筑节能工程施工质量验收法律规范》GB 50411。二、系统概况1、STP 板浆料复合型外墙外保温系统：置于建筑物外墙外侧，由粘结砂浆、STP 板、保温浆料、抹面胶浆（压入耐碱玻纤网）及饰面材料等组成得外墙外保温系统（详见图 1），系统还包括必要时采纳得锚栓、护角等配件。1-基层墙体；2-找平层；3-粘结砂浆； 4-STP 板；5-抹面胶浆(压入耐碱玻纤网 2 道)；6-饰面层图 1 粘 STP 板浆料复合型外墙外保温系统得基本构造2、STP 板浆料复合型外墙外保温系统宜优先选用涂料、饰面砂浆、柔性面砖等轻质饰面材料，不宜采纳饰面砖。当采纳时，应进行专项设计，其安全性与耐久性必须符合设计要求。3、粘贴法技术要求：STP 板与基层墙体应采纳满粘得方式粘贴，粘结砂浆厚度宜控制在 3mm～5mm。4、STP 板应进行排版设计，竖向应逐行错缝，最小错缝宽度不应小于100mm，当选用有边板时，板缝不应大于 20mm。阳角部位宜采纳塑料护角条（网）进行增强处理，（详见图 4）。1-STP 板；2-PVC 护角图 4 STP 板排版示意图5 、 STP 板 粘 贴...
