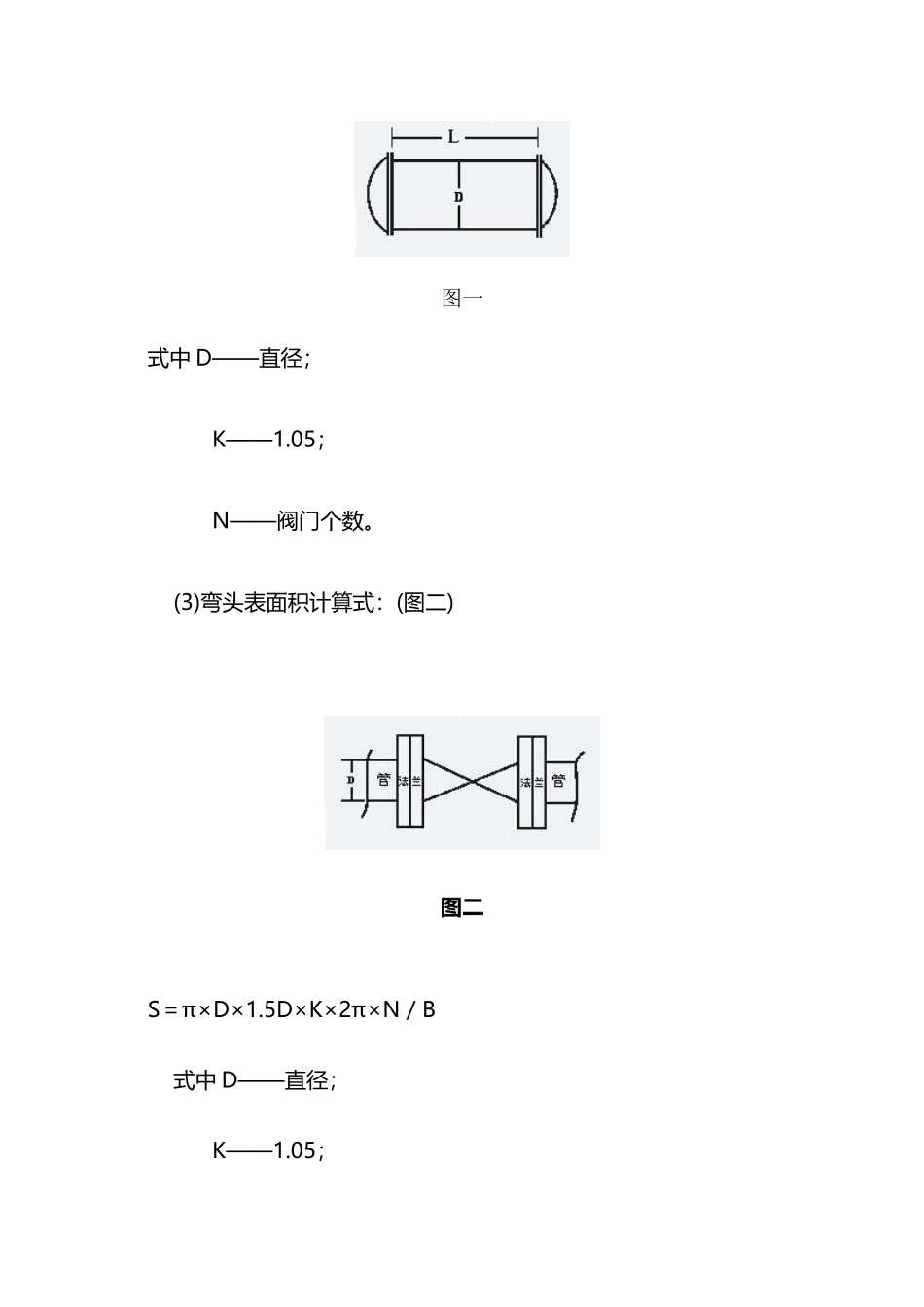

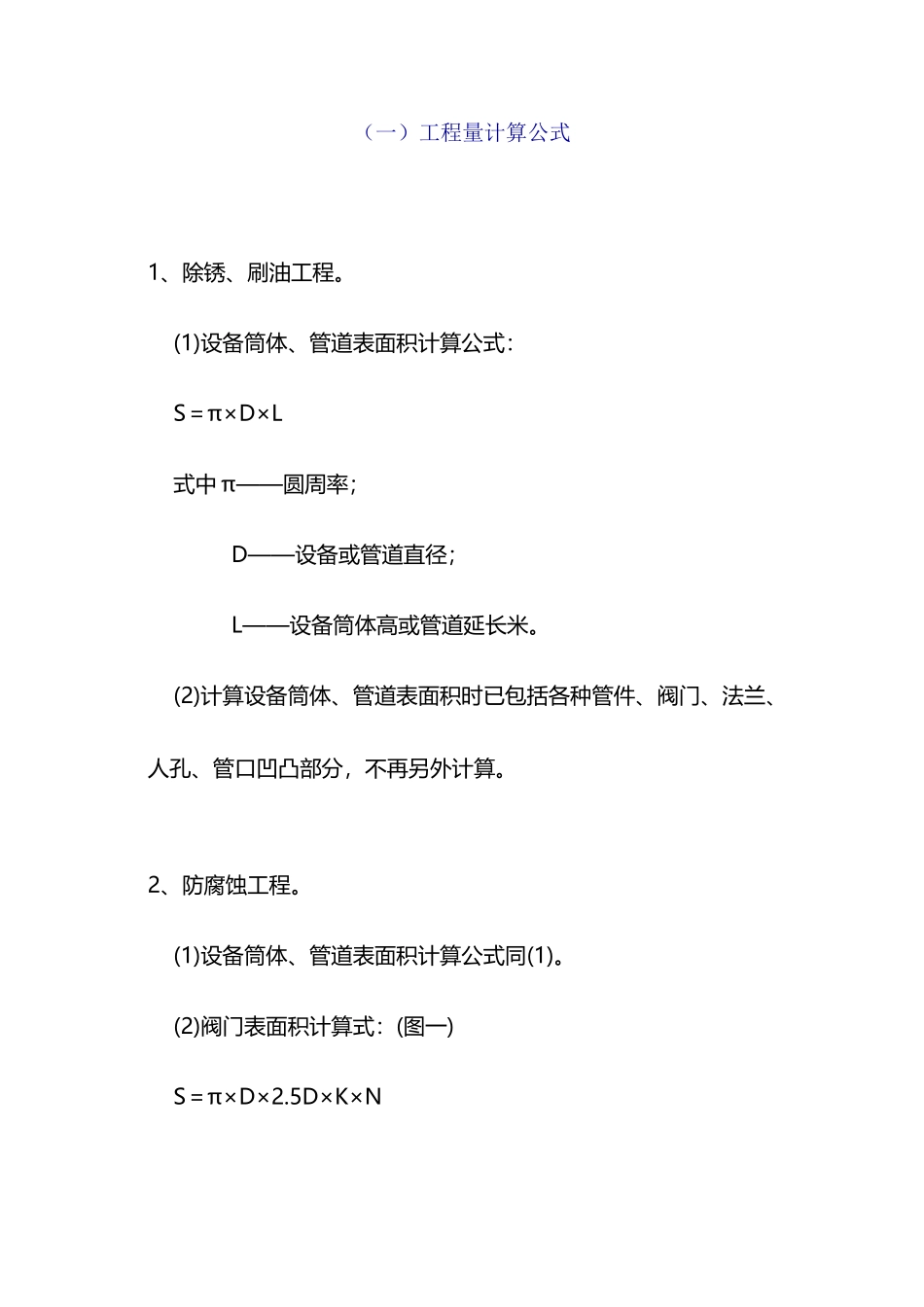

保温工程量计算公式(10 页)Good is good, but better carries it.精益求精,善益求善。(一)工程量计算公式1、除锈、刷油工程。 (1)设备筒体、管道表面积计算公式: S=π×D×L 式中 π——圆周率; D——设备或管道直径; L——设备筒体高或管道延长米。 (2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。2、防腐蚀工程。 (1)设备筒体、管道表面积计算公式同(1)。 (2)阀门表面积计算式:(图一) S=π×D×2.5D×K×N图一 式中 D——直径; K——1.05; N——阀门个数。 (3)弯头表面积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B 式中 D——直径; K——1.05; N——弯头个数; B 值取定为:90°弯头 B=4;45°弯头 B=8。 (4)法兰表面积计算式:(图三) S=π×D×1.5D×K×N图三 式中 D——直径; K——1.05; N——法兰个数。 (5)设备和管道法兰翻边防腐蚀工程量计算式:(图四) 图 4 S=π×(D+A)×A 式中 D——直径; A——法兰翻边宽。 (6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五 S=L×π×D+(D[]22)×π×1.5×N 式中 N——封头个数; 1.5——系数值。 3、绝热工程量。 (1)设备筒体或管道绝热、防潮和保护层计算公式: V=π×(D+1.033δ)×1.033δ S=π×(D+2.1δ+0.0082)×L 图五 式中 D——直径 1.033、2.1——调整系数; δ——绝热层厚度; L——设备筒体或管道长; 0.0082——捆扎线直径或钢带厚。 (2)伴热管道绝热工程量计算式: ① 单管伴热或双管伴热(管径相同,夹角小于 90°时)。 D′=D1+D2 +(10~20mm) 式中 D′——伴热管道综合值; D1 ——主管道直径; D2 ——伴热管道直径; (10~20mm)——主管道与伴热管道之间的间隙。 ② 双管伴热 (管径相同,夹角大于 90°时)。 D′=D1+1.5D2 +(10~20mm) ③ 双管伴热 (管径不同,夹角小于 90°时)。 D′=D1 +D 伴大+(10~20mm) 式中 D′——伴热管道综合值; D1 ——主管道直径。 将上述 D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。 (3)设备封头绝热、防潮和保护层工程量计算式。 V=\[(D+1.033δ)/2\]2 π×1.033δ×1.5×N S=\[(D+2.1δ)/2\]2 ×π×1.5×N (4)阀门绝热、防潮和保护层计算公式。 V=π(D+1.033δ)×2.5D×1.033δ×1.05×N S=π(D+2.1...
