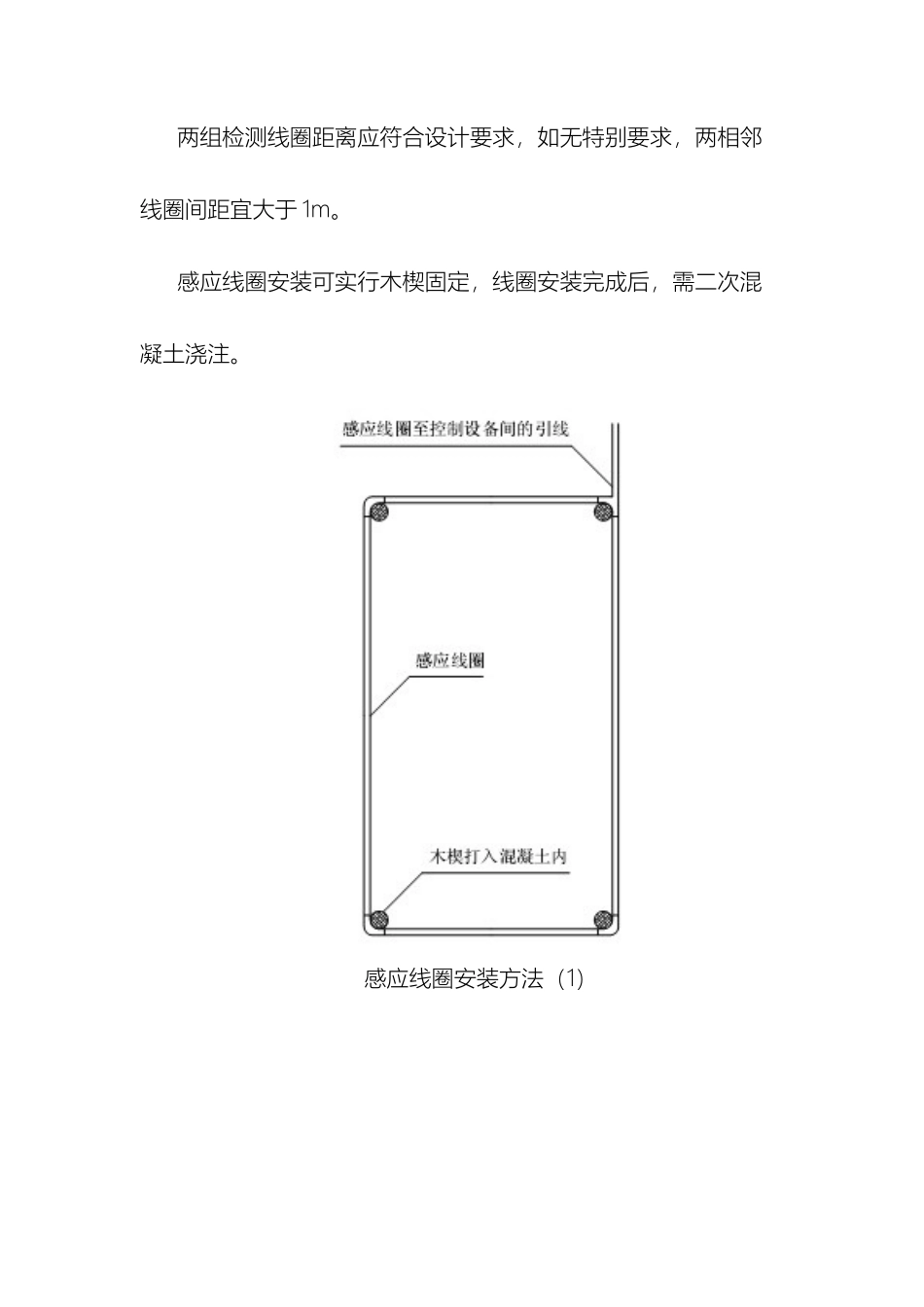

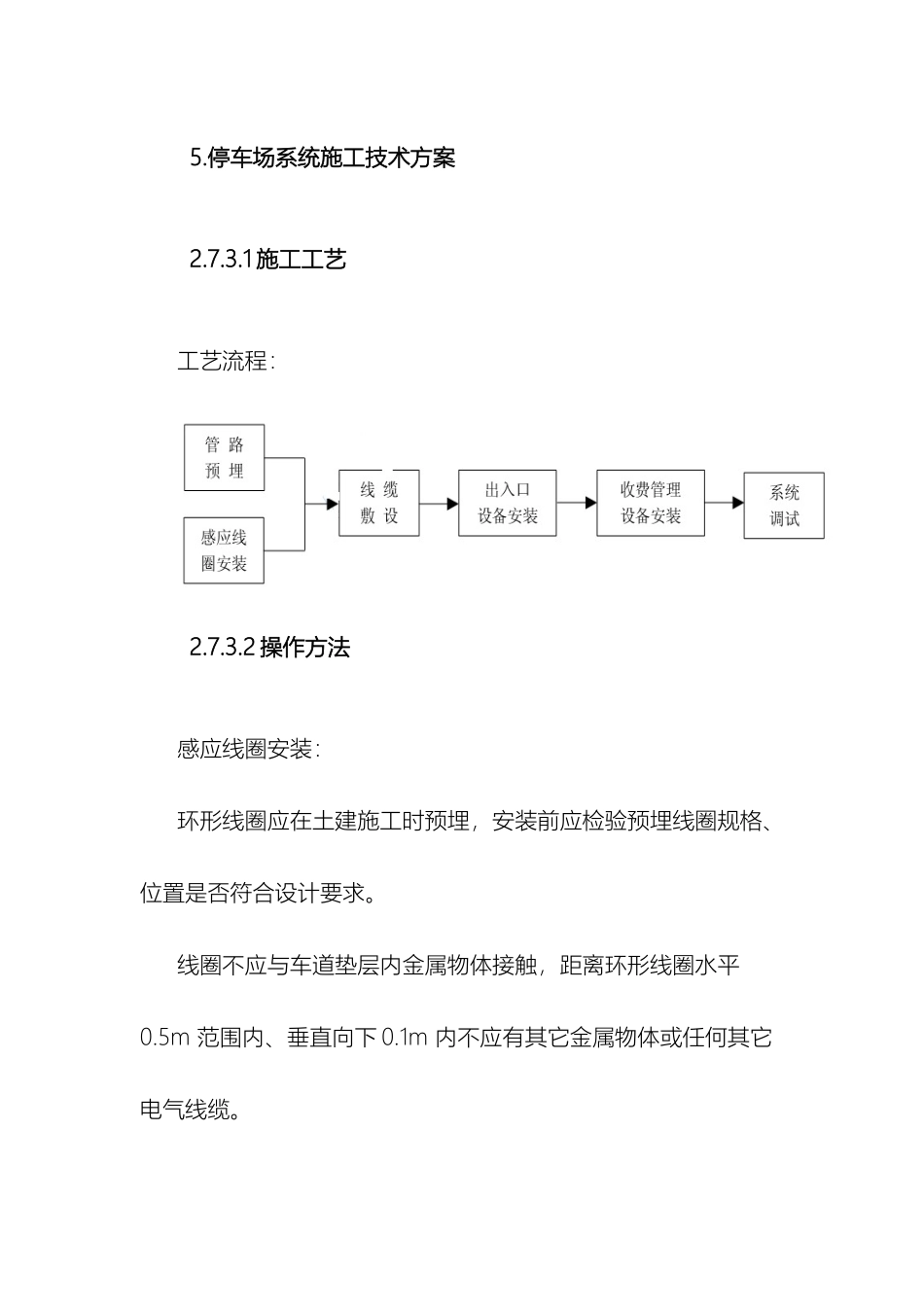

停车场施工方案5.停车场系统施工技术方案2.7.3.1 施工工艺工艺流程：2.7.3.2 操作方法感应线圈安装：环形线圈应在土建施工时预埋，安装前应检验预埋线圈规格、位置是否符合设计要求。线圈不应与车道垫层内金属物体接触，距离环形线圈水平0.5m 范围内、垂直向下 0.1m 内不应有其它金属物体或任何其它电气线缆。两组检测线圈距离应符合设计要求，如无特别要求，两相邻线圈间距宜大于 1m。感应线圈安装可实行木楔固定，线圈安装完成后，需二次混凝土浇注。感应线圈安装方法（1）感应线圈安装方法（2）环形线圈安装方法环形线圈施工时应与土建专业亲热配合，要求环形线圈至检测设备连线应保持连续，中间不应有接头。2.7.3.3 出、入口设备安装对于实行红外光电式车辆出入检测系统：检测设备安装应根据厂商提供产品说明书进行。两组检测装置距离及高度应符合设计要求，如无特别要求，两组检测装置距离通常为 1.5m±0.1m，安装高度通常为 0.7 m±0.02m。收、发装置应相互对准且光轴上不应有固定障碍物，接收装置应防止被阳光或强烈灯光直射。读卡机、自动出票机及闸门机等设备安装应在土建施工中应配合土建作好预埋工作，确保设备基础、地脚螺栓、电气管路规格、出口位置符合设计要求。读卡机、自动出票机及闸门机等设备基础与设备通常使用地脚螺栓或膨胀螺栓进行固定，设备安装应确保固定牢靠可靠、平直。2.7.3.4 车库指示设备安装在车库入口处可安装满位指示灯，在土建施工时应预留电气管路。落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。壁装式满位指示灯安装高度宜大于 2.2m。2.7.3.5 收费管理设备安装设备在安装前进行检验，设备外形尺寸、设备内主板及接线端口型号、规格符合设计要求，备品备件齐全。根据图纸连接主机、不间断电源、打印机、POS 机等设备。设备安装应紧密、牢靠，紧固件应做防锈处理。压线连接正确无误且牢靠、可靠。2.7.3.6 成品保护设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放 收费亭内设备安装完成后应妥善保管钥匙，以防设备丢失、损坏。 对系统读卡机、闸门机应实行必要保护方法，预防其损坏。2.7.3.7 应注意质量问题 质量问题：接线错误。防治方法：计算机、系统主机、环形线圈、闸门机等设备接线应严格根据图纸进行。质量问题：环形线圈检测不正常。防治方法：配合土建作好预埋工作，环形线圈与金属物体或电气线路保持必要距离。
