停车场管理系统方案

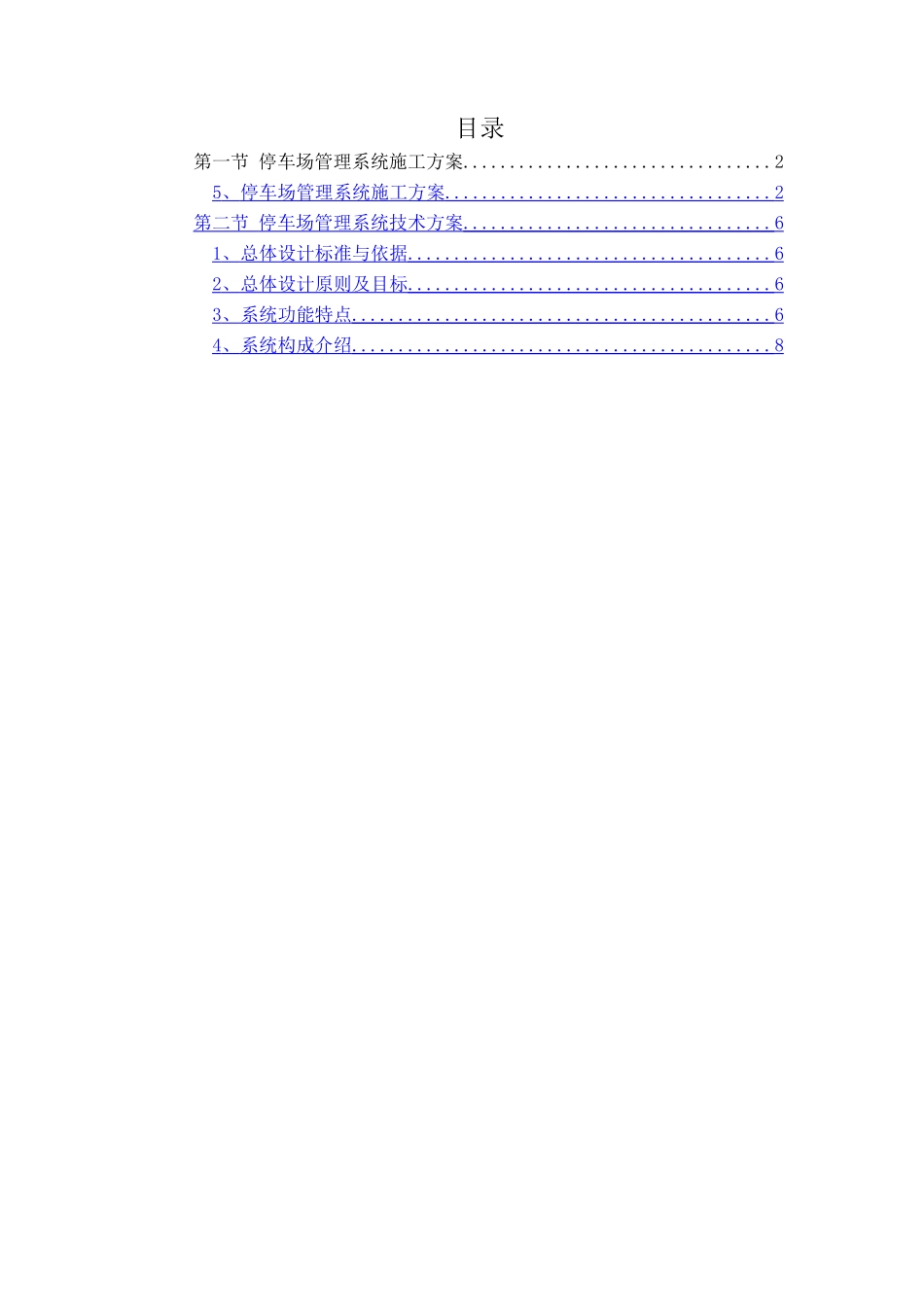

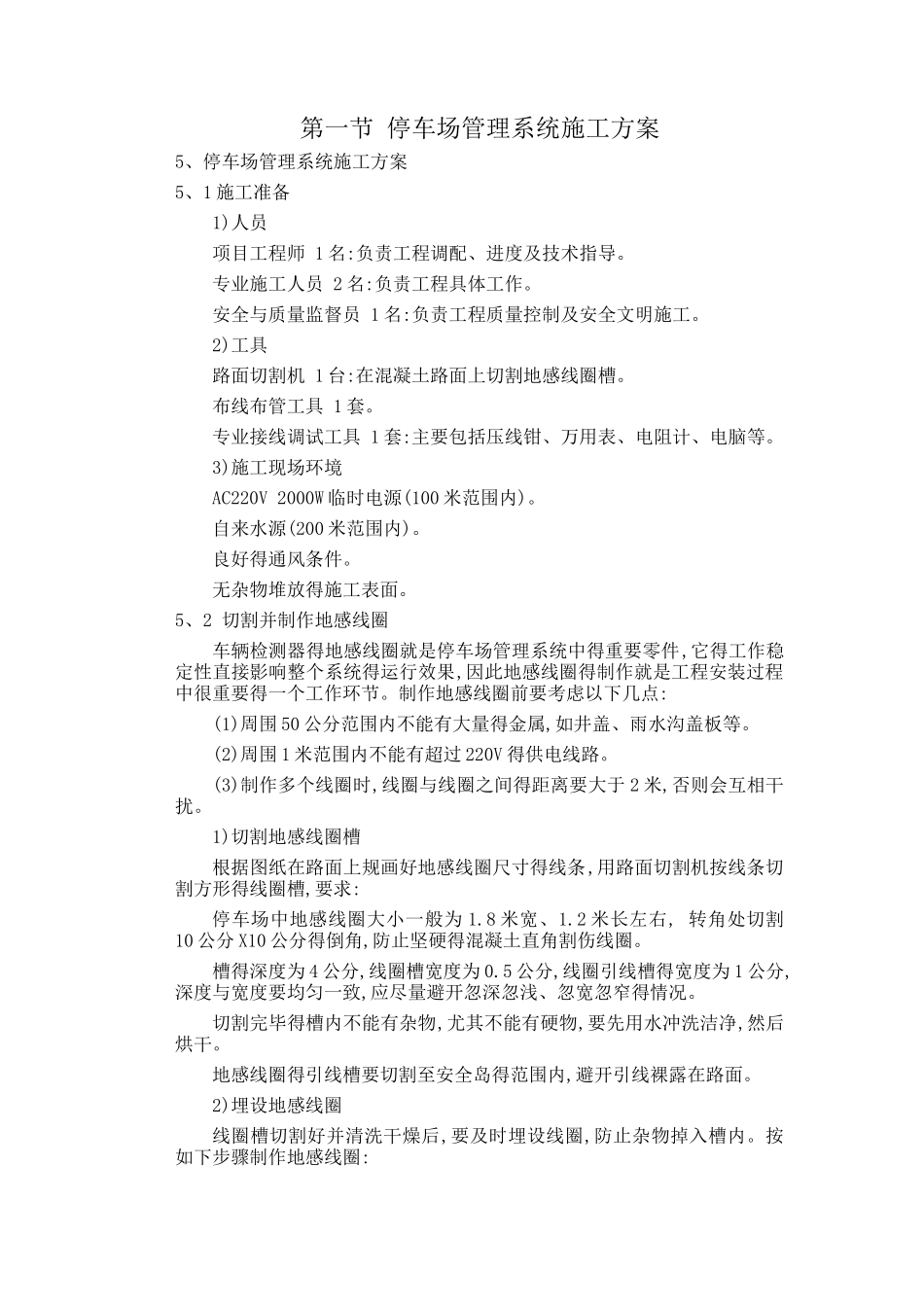

目录第一节 停车场管理系统施工方案.................................25 、 停车场管理系统施工方案 ................................... 2 第二节 停车场管理系统技术方案 ................................. 6 1 、 总体设计标准与依据 ....................................... 6 2 、 总体设计原则及目标 ....................................... 6 3 、 系统功能特点 ............................................. 6 4 、 系统构成介绍 ............................................. 8 第一节 停车场管理系统施工方案5、停车场管理系统施工方案5、1 施工准备1)人员项目工程师 1 名:负责工程调配、进度及技术指导。专业施工人员 2 名:负责工程具体工作。安全与质量监督员 1 名:负责工程质量控制及安全文明施工。2)工具路面切割机 1 台:在混凝土路面上切割地感线圈槽。布线布管工具 1 套。 专业接线调试工具 1 套:主要包括压线钳、万用表、电阻计、电脑等。3)施工现场环境 AC220V 2000W 临时电源(100 米范围内)。自来水源(200 米范围内)。 良好得通风条件。 无杂物堆放得施工表面。5、2 切割并制作地感线圈 车辆检测器得地感线圈就是停车场管理系统中得重要零件,它得工作稳定性直接影响整个系统得运行效果,因此地感线圈得制作就是工程安装过程中很重要得一个工作环节。制作地感线圈前要考虑以下几点:(1)周围 50 公分范围内不能有大量得金属,如井盖、雨水沟盖板等。 (2)周围 1 米范围内不能有超过 220V 得供电线路。 (3)制作多个线圈时,线圈与线圈之间得距离要大于 2 米,否则会互相干扰。1)切割地感线圈槽 根据图纸在路面上规画好地感线圈尺寸得线条,用路面切割机按线条切割方形得线圈槽,要求:停车场中地感线圈大小一般为 1.8 米宽、1.2 米长左右, 转角处切割10 公分 X10 公分得倒角,防止坚硬得混凝土直角割伤线圈。 槽得深度为 4 公分,线圈槽宽度为 0.5 公分,线圈引线槽得宽度为 1 公分,深度与宽度要均匀一致,应尽量避开忽深忽浅、忽宽忽窄得情况。切割完毕得槽内不能有杂物,尤其不能有硬物,要先用水冲洗洁净,然后烘干。 地感线圈得引线槽要切割至安全岛得范围内,避开引线裸露在路面。2)埋设地感线圈线圈槽切割好并清洗干燥后,要及时埋设线圈,防止杂物掉入槽内。按如下步骤制作地感线圈:(1)最好在清洁得线圈及引线槽底部铺一层 0.5 公分厚得细沙,防...
