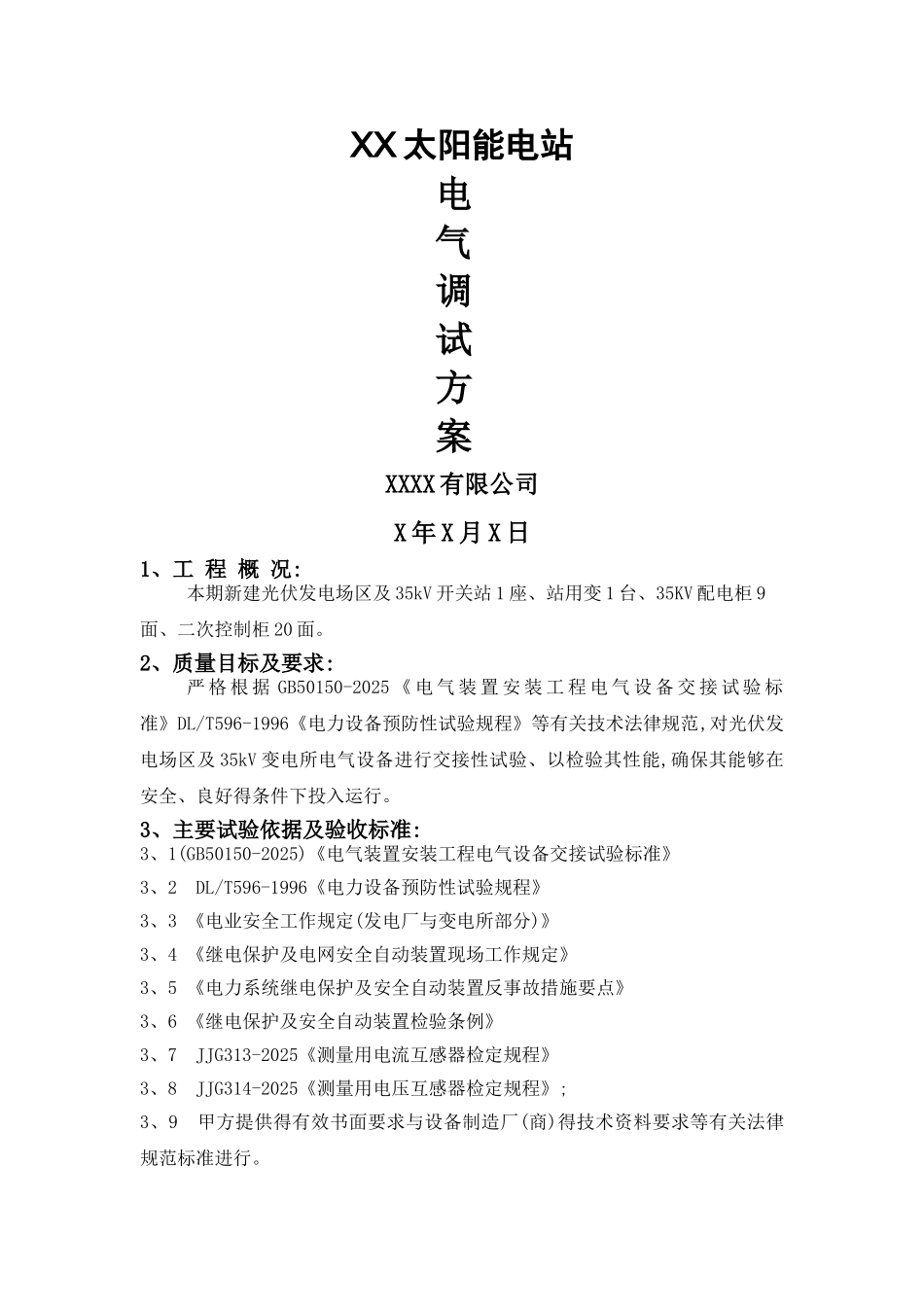

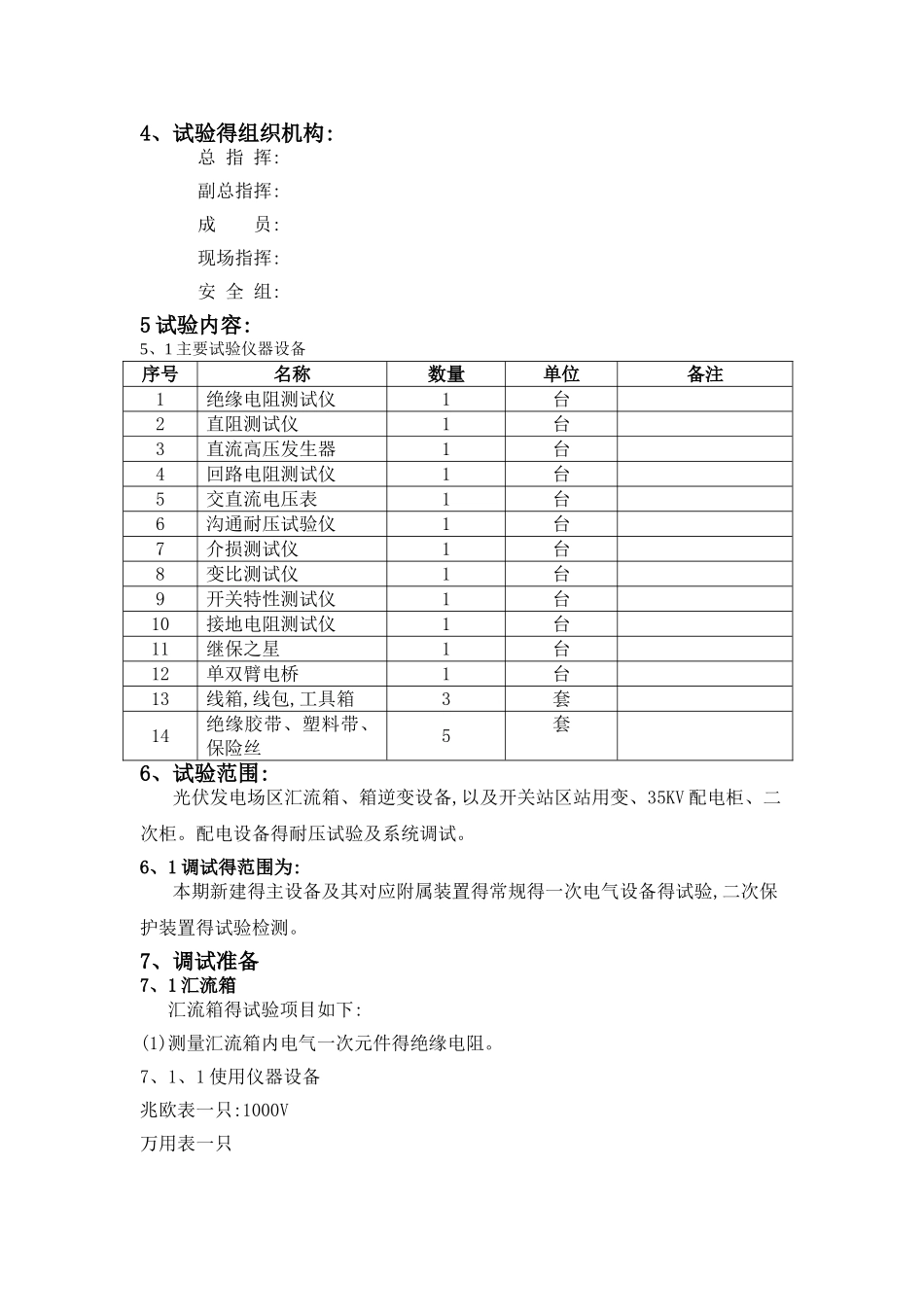

XX 太阳能电站电气调试方案XXXX 有限公司X 年 X 月 X 日1、工 程 概 况: 本期新建光伏发电场区及 35kV 开关站 1 座、站用变 1 台、35KV 配电柜 9面、二次控制柜 20 面。2、质量目标及要求:严 格 根 据 GB50150-2025 《 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标准》DL/T596-1996《电力设备预防性试验规程》等有关技术法律规范,对光伏发电场区及 35kV 变电所电气设备进行交接性试验、以检验其性能,确保其能够在安全、良好得条件下投入运行。3、主要试验依据及验收标准:3、1(GB50150-2025)《电气装置安装工程电气设备交接试验标准》3、2 DL/T596-1996《电力设备预防性试验规程》3、3 《电业安全工作规定(发电厂与变电所部分)》3、4 《继电保护及电网安全自动装置现场工作规定》3、5 《电力系统继电保护及安全自动装置反事故措施要点》3、6 《继电保护及安全自动装置检验条例》3、7 JJG313-2025《测量用电流互感器检定规程》3、8 JJG314-2025《测量用电压互感器检定规程》;3、9 甲方提供得有效书面要求与设备制造厂(商)得技术资料要求等有关法律规范标准进行。4、试验得组织机构:总 指 挥:副总指挥:成 员:现场指挥:安 全 组:5 试验内容:5、1 主要试验仪器设备序号名称数量单位备注1绝缘电阻测试仪1台2直阻测试仪1台3直流高压发生器1台4回路电阻测试仪1台5交直流电压表1台6沟通耐压试验仪1台7介损测试仪1台8变比测试仪1台9开关特性测试仪1台10接地电阻测试仪1台11继保之星1台12单双臂电桥1台13线箱,线包,工具箱3套14绝缘胶带、塑料带、保险丝5套6、试验范围: 光伏发电场区汇流箱、箱逆变设备,以及开关站区站用变、35KV 配电柜、二次柜。配电设备得耐压试验及系统调试。6、1 调试得范围为:本期新建得主设备及其对应附属装置得常规得一次电气设备得试验,二次保护装置得试验检测。7、调试准备7、1 汇流箱 汇流箱得试验项目如下:(1)测量汇流箱内电气一次元件得绝缘电阻。7、1、1 使用仪器设备兆欧表一只:1000V万用表一只7、1、2 调试应具备得条件(1)汇流箱、直流柜安装完毕,并符合安装规程要求,办理完安装验收签证。(2)汇流箱直流柜外观检查,内部线连接正确,正负极标示正确。7、1、3 调试步骤与方法(1)总回路电缆绝缘测试分别测量断路器下口相间与相对地得绝缘电阻并记录数据。大于 0、5M 为合格。(3)确认电缆回路通知直流柜侧人员确认电缆连接就是否正确, 7、2 直流...
