全景观桥施工方案

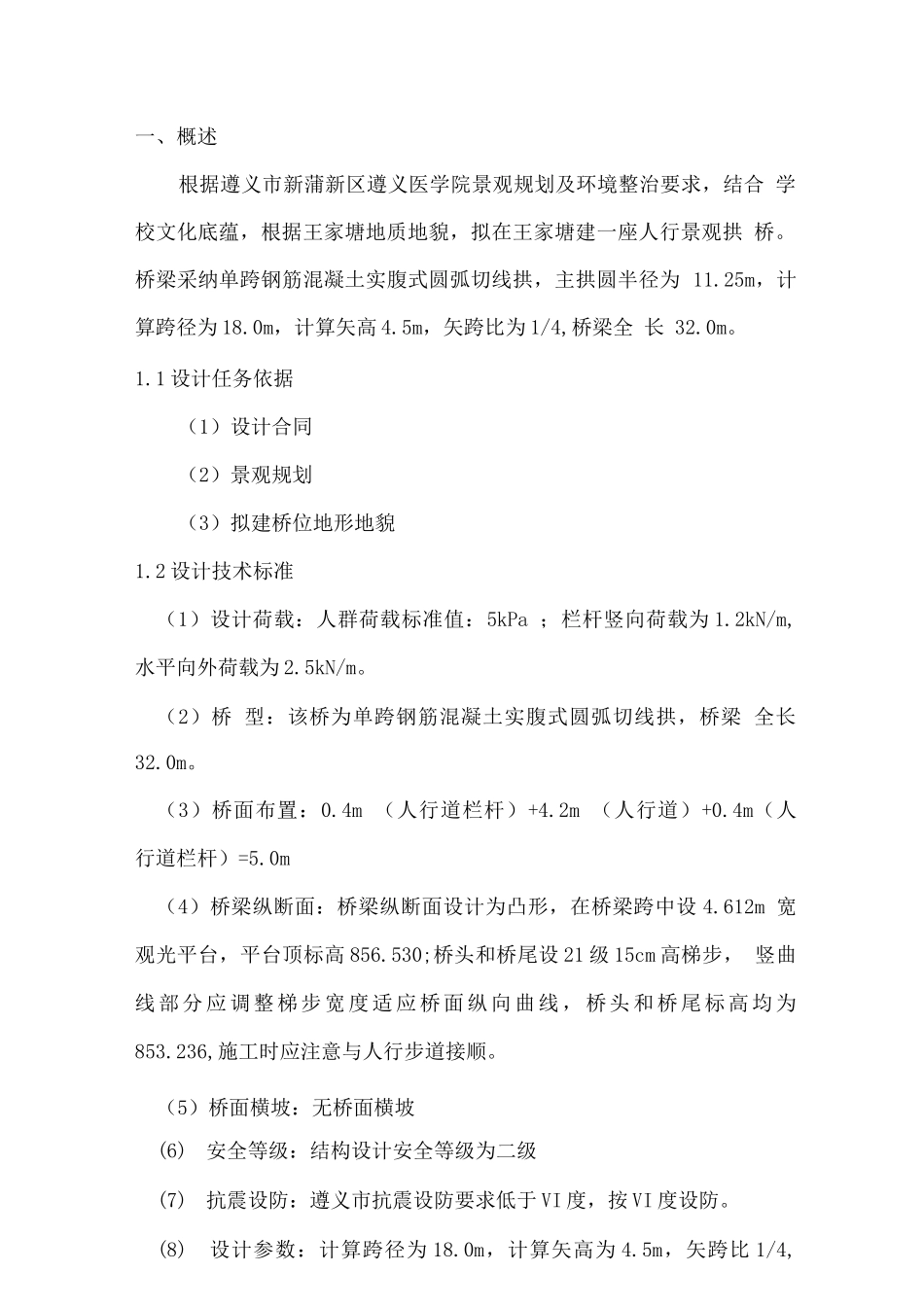

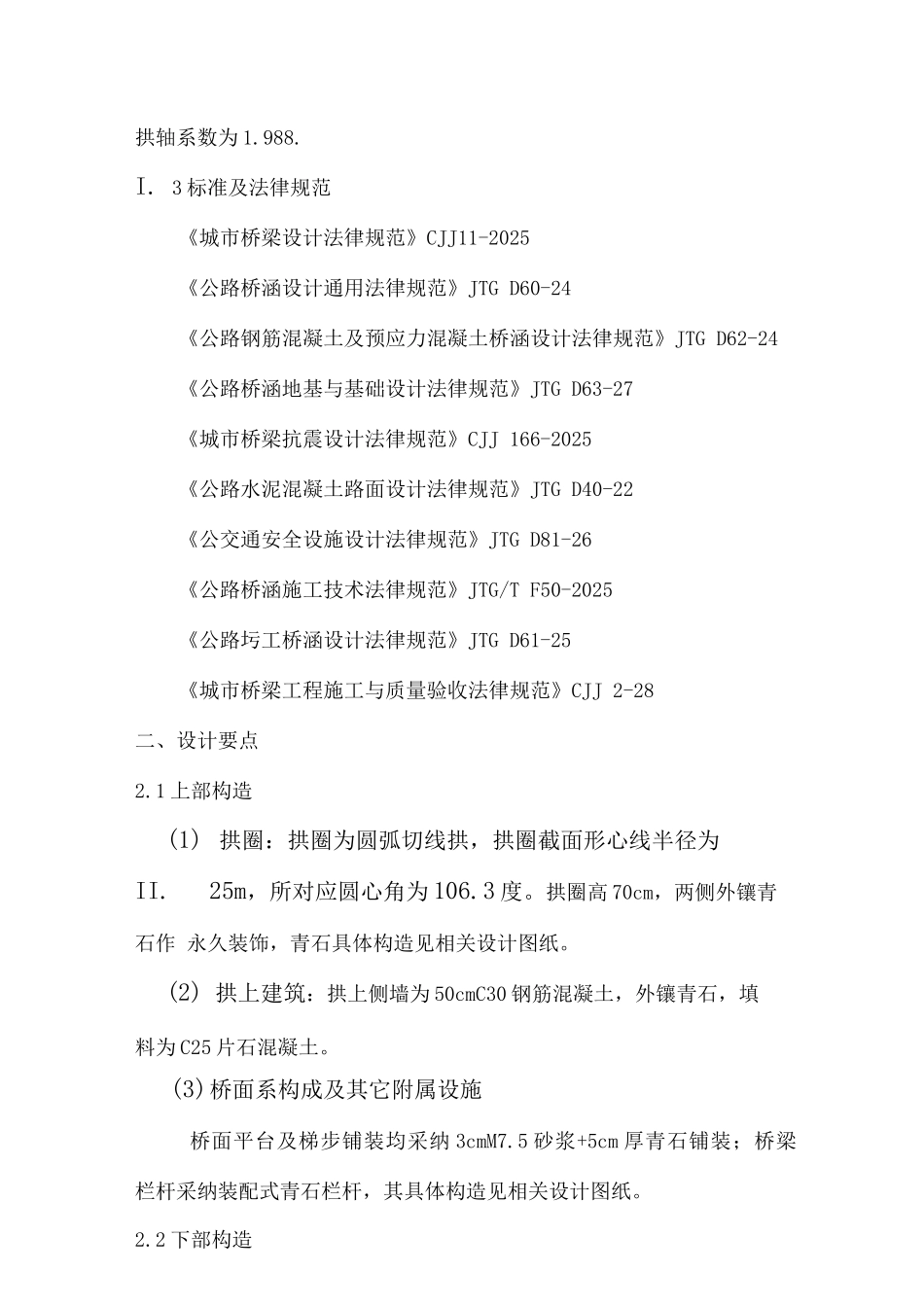

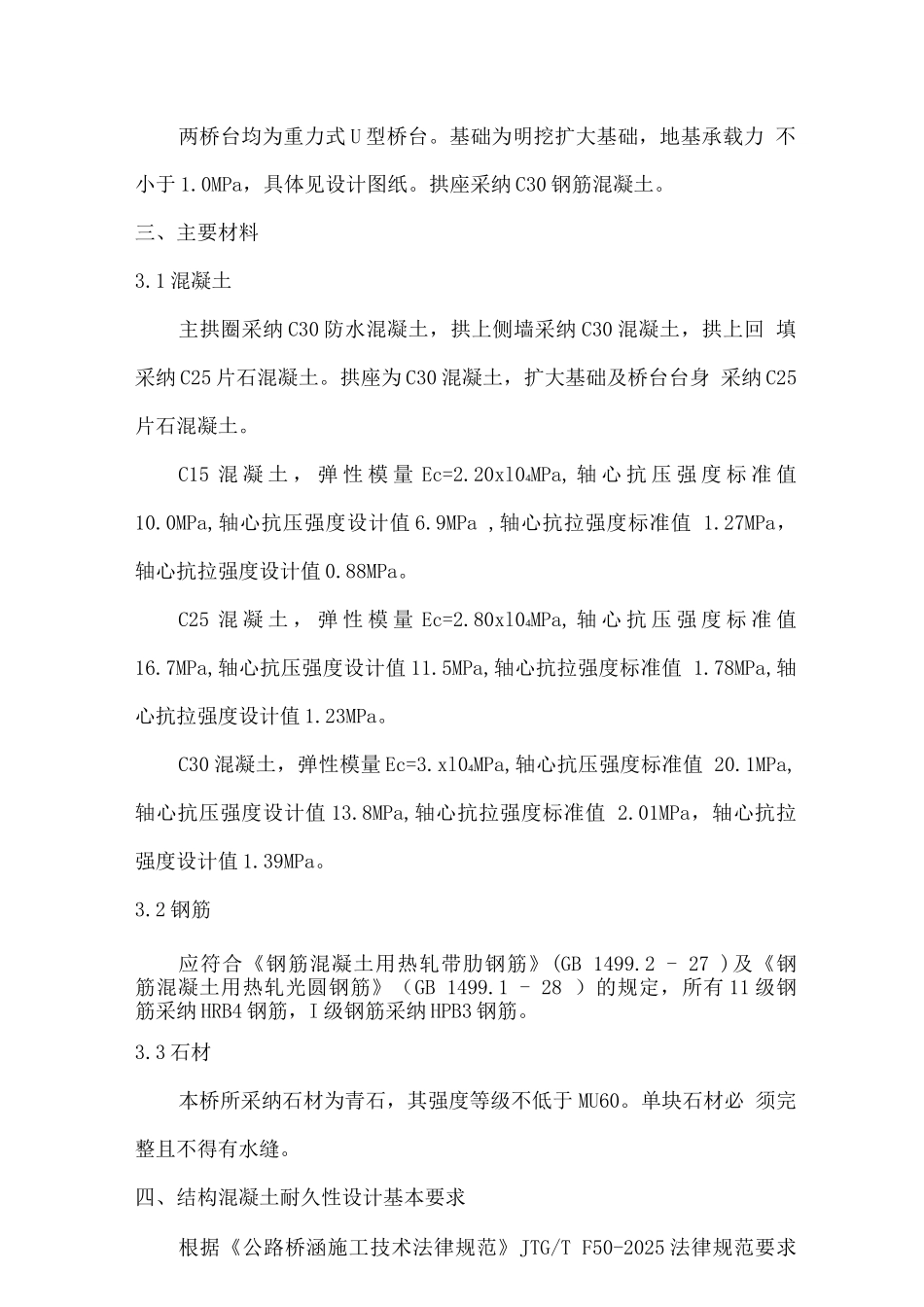

一、概述根据遵义市新蒲新区遵义医学院景观规划及环境整治要求，结合 学校文化底蕴，根据王家塘地质地貌，拟在王家塘建一座人行景观拱 桥。桥梁采纳单跨钢筋混凝土实腹式圆弧切线拱，主拱圆半径为 11.25m，计算跨径为 18.0m，计算矢高 4.5m，矢跨比为 1/4,桥梁全 长 32.0m。1.1 设计任务依据（1）设计合同（2）景观规划（3）拟建桥位地形地貌1.2 设计技术标准（1）设计荷载：人群荷载标准值：5kPa ；栏杆竖向荷载为 1.2kN/m, 水平向外荷载为 2.5kN/m。（2）桥 型：该桥为单跨钢筋混凝土实腹式圆弧切线拱，桥梁 全长32.0m。（3）桥面布置：0.4m （人行道栏杆）+4.2m （人行道）+0.4m（人 行道栏杆）=5.0m（4）桥梁纵断面：桥梁纵断面设计为凸形，在桥梁跨中设 4.612m 宽观光平台，平台顶标高 856.530;桥头和桥尾设 21 级 15cm 高梯步， 竖曲线部分应调整梯步宽度适应桥面纵向曲线，桥头和桥尾标高均为 853.236,施工时应注意与人行步道接顺。（5）桥面横坡：无桥面横坡(6)安全等级：结构设计安全等级为二级(7)抗震设防：遵义市抗震设防要求低于 VI 度，按 VI 度设防。(8)设计参数：计算跨径为 18.0m，计算矢高为 4.5m，矢跨比 1/4, 拱轴系数为 1.988.I. 3 标准及法律规范《城市桥梁设计法律规范》CJJ11-2025《公路桥涵设计通用法律规范》JTG D60-24《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTG D62-24《公路桥涵地基与基础设计法律规范》JTG D63-27《城市桥梁抗震设计法律规范》CJJ 166-2025《公路水泥混凝土路面设计法律规范》JTG D40-22《公交通安全设施设计法律规范》JTG D81-26《公路桥涵施工技术法律规范》JTG/T F50-2025《公路圬工桥涵设计法律规范》JTG D61-25《城市桥梁工程施工与质量验收法律规范》CJJ 2-28二、设计要点2.1 上部构造(1) 拱圈：拱圈为圆弧切线拱，拱圈截面形心线半径为II.25m，所对应圆心角为 106.3 度。拱圈高 70cm，两侧外镶青石作 永久装饰，青石具体构造见相关设计图纸。(2) 拱上建筑：拱上侧墙为 50cmC30 钢筋混凝土，外镶青石，填料为 C25 片石混凝土。(3)桥面系构成及其它附属设施桥面平台及梯步铺装均采纳 3cmM7.5 砂浆+5cm 厚青石铺装；桥梁 栏杆采纳装配式青石栏杆，其具体构造见相关设计图纸。2.2 下部构造两桥台均为重力式 U 型桥台。基础为明挖扩大基础，地基承载力 不小于 1.0MPa，具体见设计图纸。拱座采纳 C30 钢筋混凝土...
