公路工程现场检测作业指导书

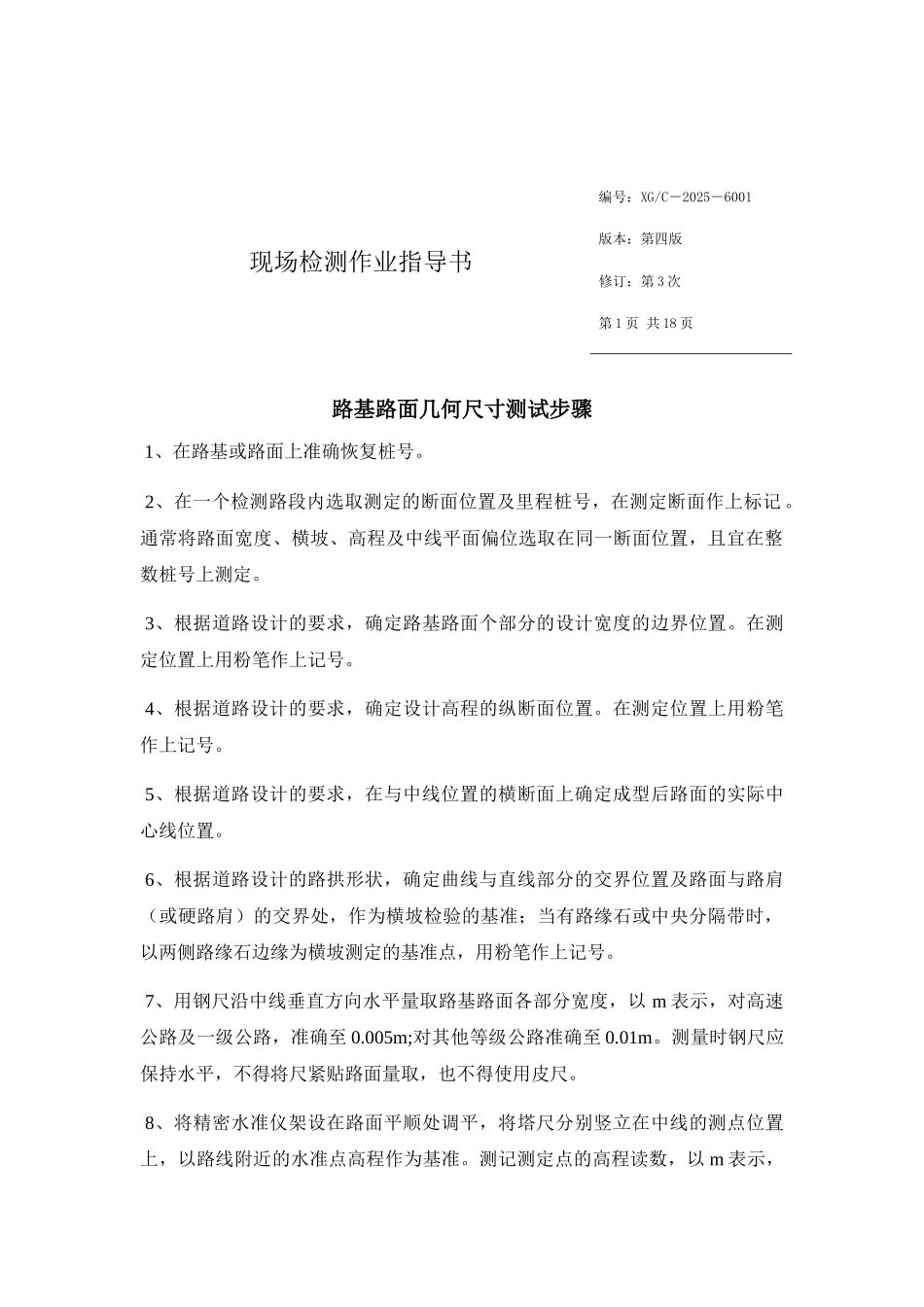

现场检测作业指导书编号：XG/C－2025－6001版本：第四版修订：第 3 次第 1 页 共 18 页路基路面几何尺寸测试步骤 1、在路基或路面上准确恢复桩号。 2、在一个检测路段内选取测定的断面位置及里程桩号，在测定断面作上标记 。通常将路面宽度、横坡、高程及中线平面偏位选取在同一断面位置，且宜在整数桩号上测定。Dzlvbh。 3、根据道路设计的要求，确定路基路面个部分的设计宽度的边界位置。在测定位置上用粉笔作上记号。 4、根据道路设计的要求，确定设计高程的纵断面位置。在测定位置上用粉笔作上记号。 5、根据道路设计的要求，在与中线位置的横断面上确定成型后路面的实际中心线位置。 6、根据道路设计的路拱形状，确定曲线与直线部分的交界位置及路面与路肩（或硬路肩）的交界处，作为横坡检验的基准；当有路缘石或中央分隔带时，以两侧路缘石边缘为横坡测定的基准点，用粉笔作上记号。LtZ6O5。 7、用钢尺沿中线垂直方向水平量取路基路面各部分宽度，以 m 表示，对高速公路及一级公路，准确至 0.005m;对其他等级公路准确至 0.01m。测量时钢尺应保持水平，不得将尺紧贴路面量取，也不得使用皮尺。hkiaJE。 8、将精密水准仪架设在路面平顺处调平，将塔尺分别竖立在中线的测点位置上，以路线附近的水准点高程作为基准。测记测定点的高程读数，以 m 表示，准确至 0.001m。v0no1y。 9、连续测定全部测点，并与水准点闭合。10、设有中央分隔带的路面：将精密水准仪架设在路面平顺处调平，将塔尺分别竖立在路面与中央分隔带分界的路缘带边缘 d1处及路面与路肩交界位置（或外侧路缘石边缘）d2处，d1与 d2两侧点必须在同一横断面上，测量 d1与 d2处的高程，记录高程读数，以 m 表示，准确至 0.001m。6XmDnx。11、无中央分隔带的路面：将精密水准仪架设在路面平顺处调平，将塔尺分别竖立在路拱曲线与直线部分的交界位置 d1及路面与路肩（或硬路肩）的交界位置 d2处，d1与 d2两侧点必须在同一横断面上，测量 d1与 d2处的高程，记录高程读数，以 m 表示，准确至 0.001m。用钢尺测量两侧点的水平距离，以 m 表示，对高速公路及一级公路至 0.005m；对其他等级公路，准确至 0.01m。5vW7QT。12、有中线坐标的道路：首先从设计资料中查出待测点 P 的设计坐标，用经纬仪对该设计坐标进行放样，并在放样点 P`做好标记，量取 PP`的长度，即为中线平面篇偏位△CL，以 mm 表示。对高速公路一级公路，准确至 5mm；...
