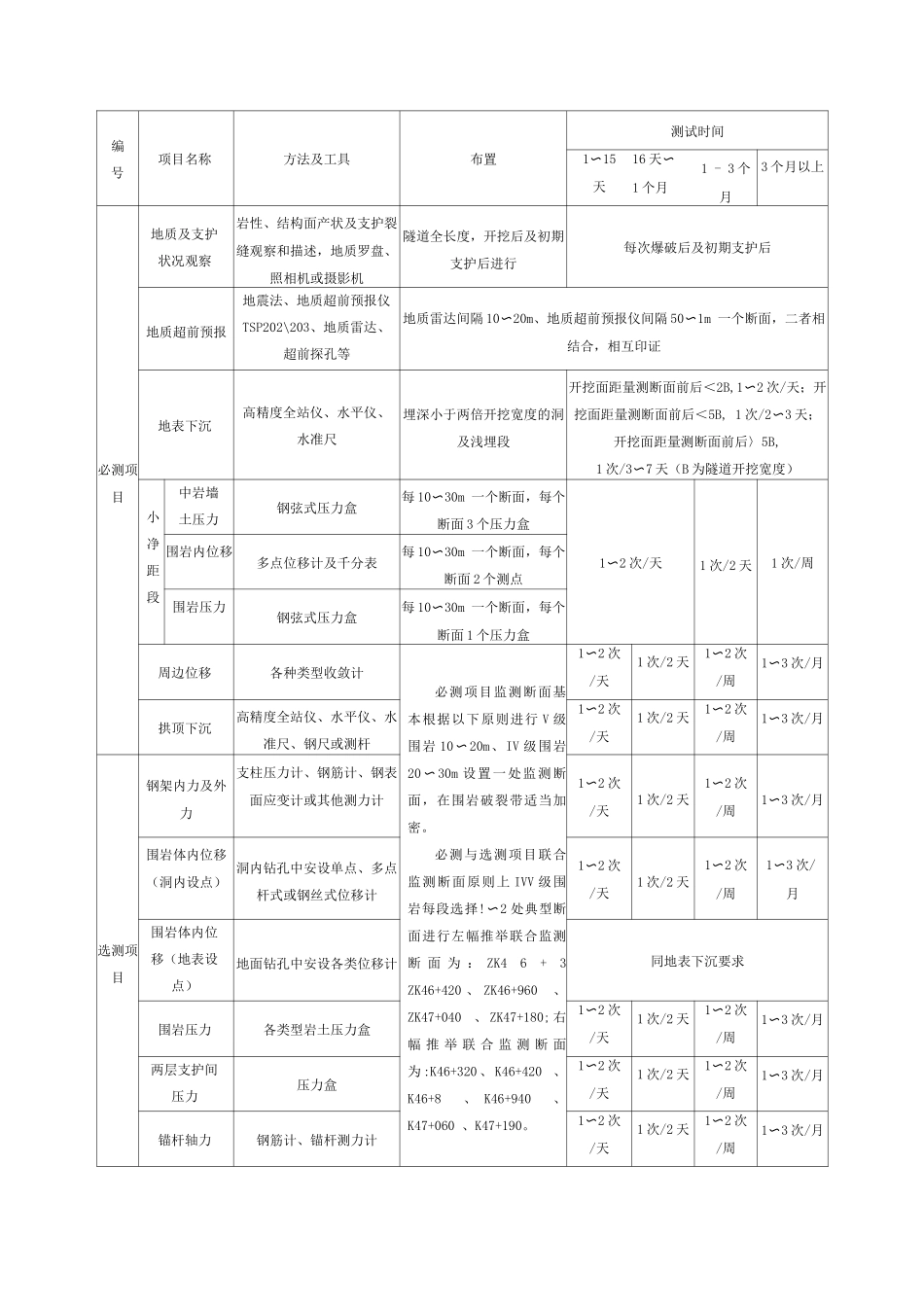

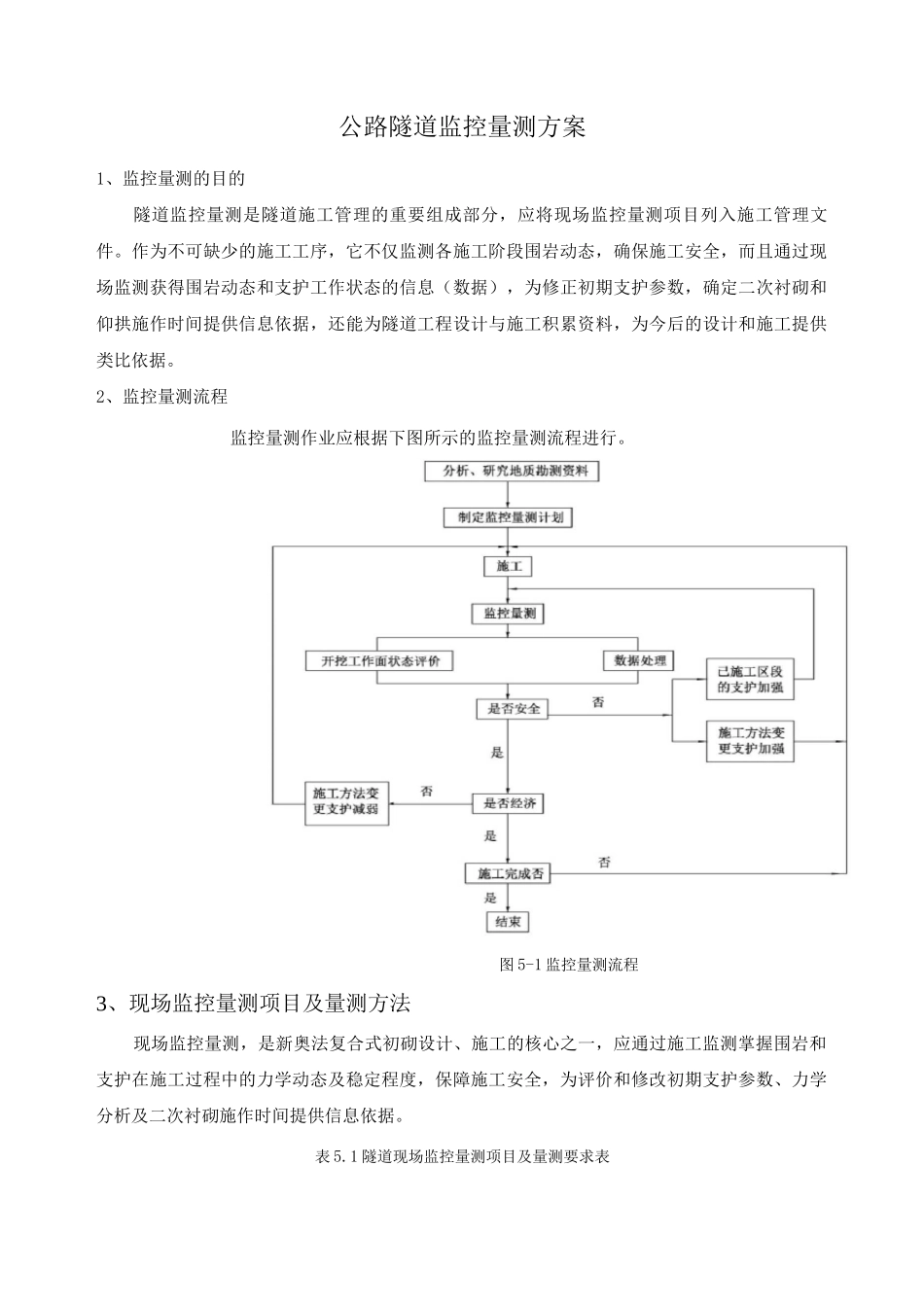

公路隧道监控量测方案1、监控量测的目的隧道监控量测是隧道施工管理的重要组成部分，应将现场监控量测项目列入施工管理文件。作为不可缺少的施工工序，它不仅监测各施工阶段围岩动态，确保施工安全，而且通过现场监测获得围岩动态和支护工作状态的信息（数据），为修正初期支护参数，确定二次衬砌和仰拱施作时间提供信息依据，还能为隧道工程设计与施工积累资料，为今后的设计和施工提供类比依据。2、监控量测流程监控量测作业应根据下图所示的监控量测流程进行。图 5-1 监控量测流程3、现场监控量测项目及量测方法现场监控量测，是新奥法复合式初砌设计、施工的核心之一，应通过施工监测掌握围岩和支护在施工过程中的力学动态及稳定程度，保障施工安全，为评价和修改初期支护参数、力学分析及二次衬砌施作时间提供信息依据。表 5.1 隧道现场监控量测项目及量测要求表编号项目名称方法及工具布置测试时间1〜15天16 天〜1 个月1 - 3 个月3 个月以上必测项目地质及支护状况观察岩性、结构面产状及支护裂缝观察和描述，地质罗盘、照相机或摄影机隧道全长度，开挖后及初期支护后进行每次爆破后及初期支护后地质超前预报地震法、地质超前预报仪TSP202\203、地质雷达、超前探孔等地质雷达间隔 10〜20m、地质超前预报仪间隔 50〜1m 一个断面，二者相结合，相互印证地表下沉高精度全站仪、水平仪、水准尺埋深小于两倍开挖宽度的洞及浅埋段开挖面距量测断面前后＜2B,1〜2 次/天；开挖面距量测断面前后＜5B, 1 次/2〜3 天；开挖面距量测断面前后〉5B,1 次/3〜7 天（B 为隧道开挖宽度）小净距段中岩墙土压力钢弦式压力盒每 10〜30m 一个断面，每个断面 3 个压力盒1〜2 次/天1 次/2 天1 次/周围岩内位移多点位移计及千分表每 10〜30m 一个断面，每个断面 2 个测点围岩压力钢弦式压力盒每 10〜30m 一个断面，每个断面 1 个压力盒周边位移各种类型收敛计必测项目监测断面基本根据以下原则进行 V 级围岩 10〜20m、IV 级围岩20〜30m 设置一处监测断面，在围岩破裂带适当加密。必测与选测项目联合监测断面原则上 IVV 级围岩每段选择!〜2 处典型断面进行左幅推举联合监测断 面 为 ： ZK4 6 + 3 ZK46+420 、 ZK46+960 、 ZK47+040 、 ZK47+180; 右幅 推 举 联 合 监 测 断 面为 :K46+320 、 K46+420 、 K46+8 、 K46+940 、 K47+060 、K47+190。1〜2 次/天1 次/2 天1〜2 次/周1〜3...
