兰州交通大学动车组设计作业题

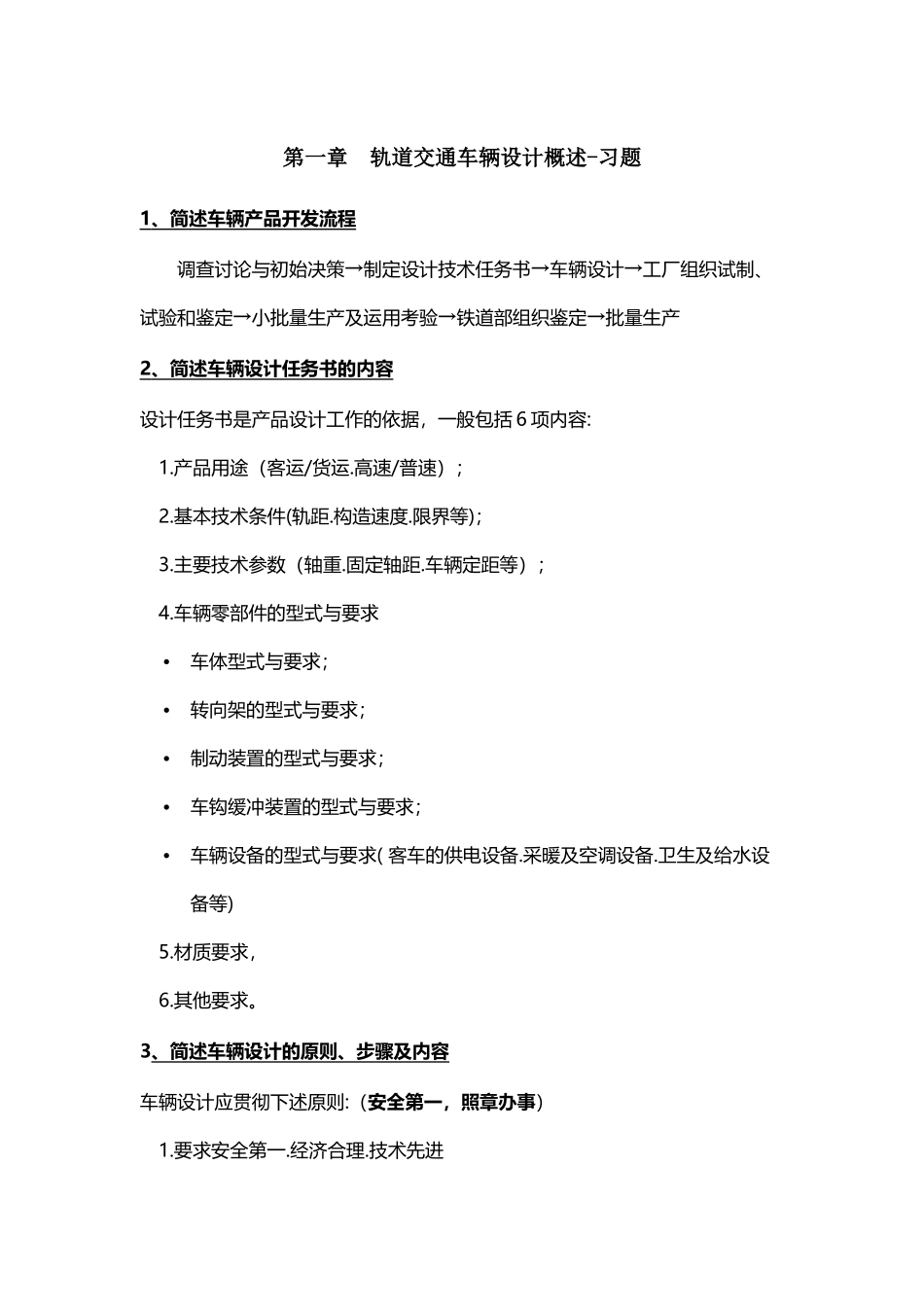

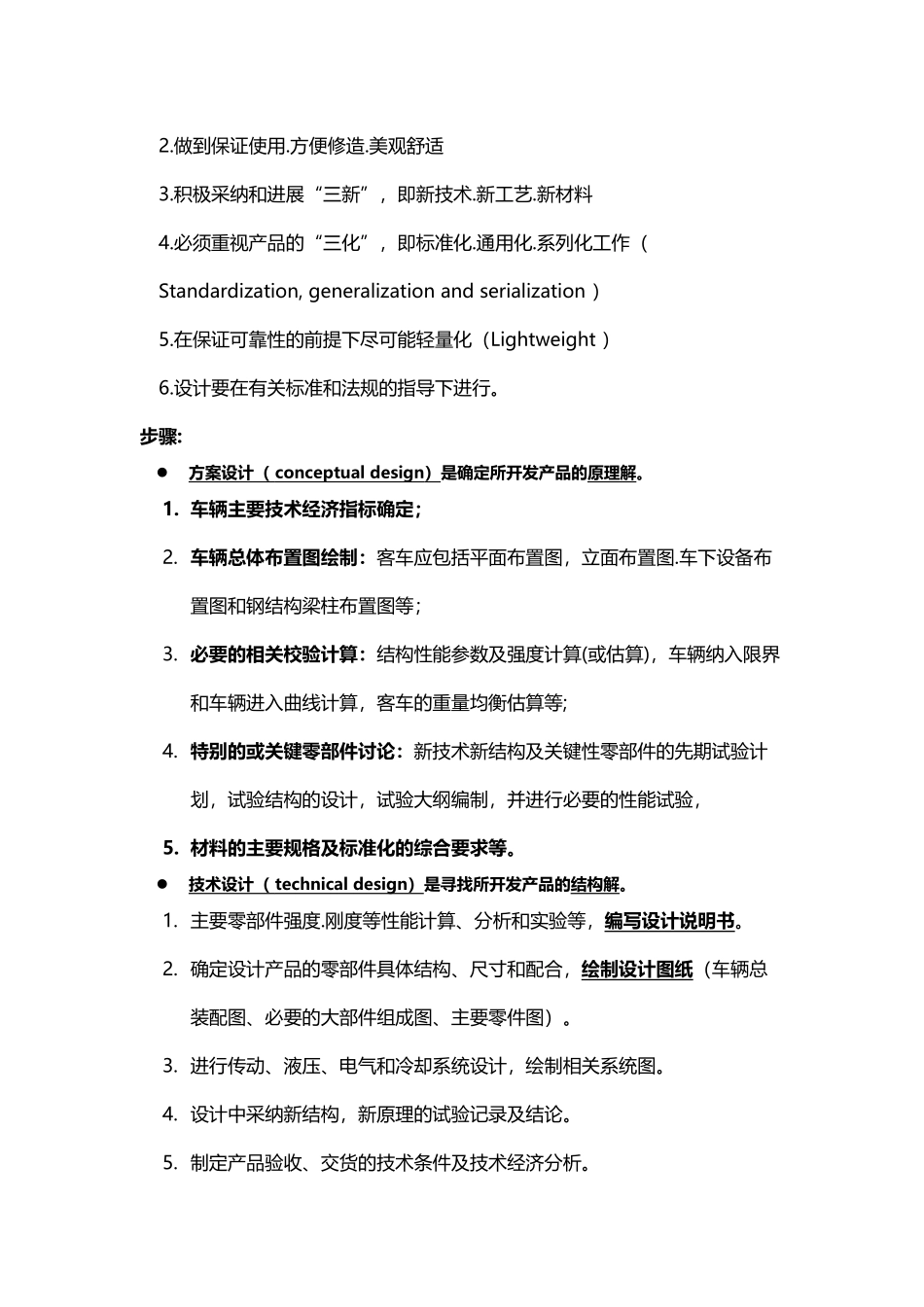

兰州交通大学动车组设计作业题(复习题)(19 页)Good is good, but better carries it.精益求精，善益求善。第一章 轨道交通车辆设计概述-习题1 、简述车辆产品开发流程 调查讨论与初始决策→制定设计技术任务书→车辆设计→工厂组织试制、试验和鉴定→小批量生产及运用考验→铁道部组织鉴定→批量生产2 、简述车辆设计任务书的内容 设计任务书是产品设计工作的依据，一般包括 6 项内容:1.产品用途（客运/货运.高速/普速）；2.基本技术条件(轨距.构造速度.限界等)；3.主要技术参数（轴重.固定轴距.车辆定距等）；4.车辆零部件的型式与要求•车体型式与要求；•转向架的型式与要求；•制动装置的型式与要求；•车钩缓冲装置的型式与要求；•车辆设备的型式与要求( 客车的供电设备.采暖及空调设备.卫生及给水设备等)5.材质要求，6.其他要求。3、简述车辆设计的原则、步骤及内容车辆设计应贯彻下述原则:（安全第一，照章办事）1.要求安全第一.经济合理.技术先进2.做到保证使用.方便修造.美观舒适3.积极采纳和进展“三新”，即新技术.新工艺.新材料4.必须重视产品的“三化”，即标准化.通用化.系列化工作（ Standardization, generalization and serialization ）5.在保证可靠性的前提下尽可能轻量化（Lightweight ）6.设计要在有关标准和法规的指导下进行。步骤:方案设计（ conceptual design ） 是确定所开发产品的原理解。1. 车辆主要技术经济指标确定；2. 车辆总体布置图绘制：客车应包括平面布置图，立面布置图.车下设备布置图和钢结构梁柱布置图等；3. 必要的相关校验计算：结构性能参数及强度计算(或估算)，车辆纳入限界和车辆进入曲线计算，客车的重量均衡估算等;4. 特别的或关键零部件讨论：新技术新结构及关键性零部件的先期试验计划，试验结构的设计，试验大纲编制，并进行必要的性能试验，5. 材料的主要规格及标准化的综合要求等。技术设计（ technical design ） 是寻找所开发产品的结构解。1. 主要零部件强度.刚度等性能计算、分析和实验等，编写设计说明书。2. 确定设计产品的零部件具体结构、尺寸和配合，绘制设计图纸（车辆总装配图、必要的大部件组成图、主要零件图）。3. 进行传动、液压、电气和冷却系统设计，绘制相关系统图。4. 设计中采纳新结构，新原理的试验记录及结论。5. 制定产品验收、交货的技术条件及技术经济分析。6. 外贸车辆的包装，吊运技木要求。施工设计（ drawing ...
