冲击成孔施工

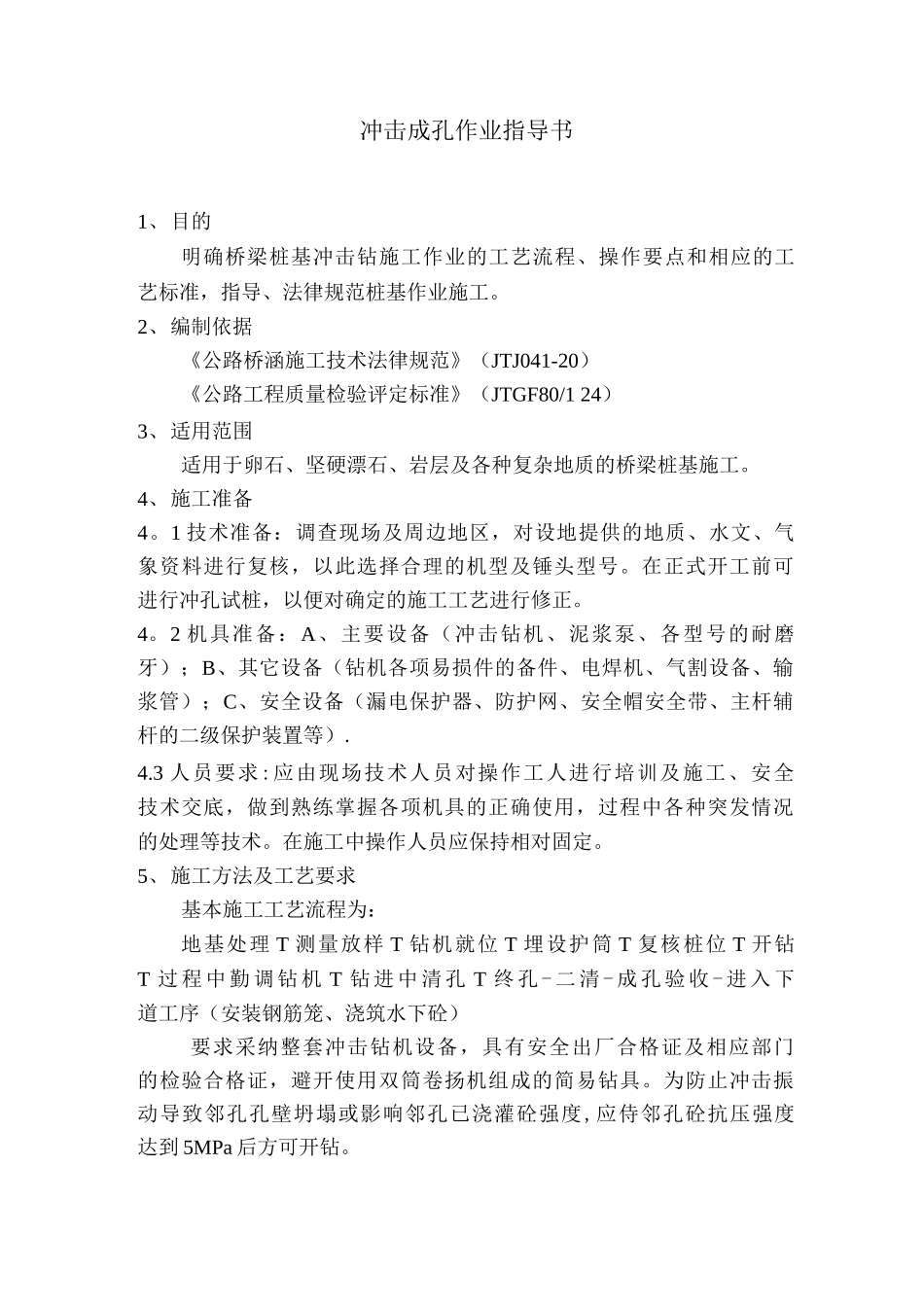

冲击成孔作业指导书1、目的明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据《公路桥涵施工技术法律规范》（JTJ041-20）《公路工程质量检验评定标准》（JTGF80/1 24）3、适用范围适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。4、施工准备4。1 技术准备：调查现场及周边地区，对设地提供的地质、水文、气象资料进行复核，以此选择合理的机型及锤头型号。在正式开工前可进行冲孔试桩，以便对确定的施工工艺进行修正。4。2 机具准备：A、主要设备（冲击钻机、泥浆泵、各型号的耐磨牙）；B、其它设备（钻机各项易损件的备件、电焊机、气割设备、输浆管）；C、安全设备（漏电保护器、防护网、安全帽安全带、主杆辅杆的二级保护装置等）.4.3 人员要求:应由现场技术人员对操作工人进行培训及施工、安全技术交底，做到熟练掌握各项机具的正确使用，过程中各种突发情况的处理等技术。在施工中操作人员应保持相对固定。5、施工方法及工艺要求基本施工工艺流程为：地基处理 T 测量放样 T 钻机就位 T 埋设护筒 T 复核桩位 T 开钻T 过 程 中 勤 调 钻 机 T 钻 进 中 清 孔 T 终 孔 - 二 清 - 成 孔 验 收 - 进 入 下道工序（安装钢筋笼、浇筑水下砼）要求采纳整套冲击钻机设备，具有安全出厂合格证及相应部门的检验合格证，避开使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应侍邻孔砼抗压强度达到 5MPa 后方可开钻。5。1 施工准备钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。5.2 埋设钢护筒护筒宜采纳不小于 6mm 钢板卷制而成，并在外侧增设加劲肋，以防变形。护筒内径应比钻孔桩设计直径稍大 30〜40cm，护筒埋置深度符合下列规定：黏性土不小于 1m，砂类土不小于 2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm,倾斜度不大于 1%。水中筑岛，护筒宜埋入河床面以下 1 米。钻孔时孔内水位高出护筒底面 0.5m 或地下水位以上。5.3 泥浆5.3。1 施工过程中泥浆性...
