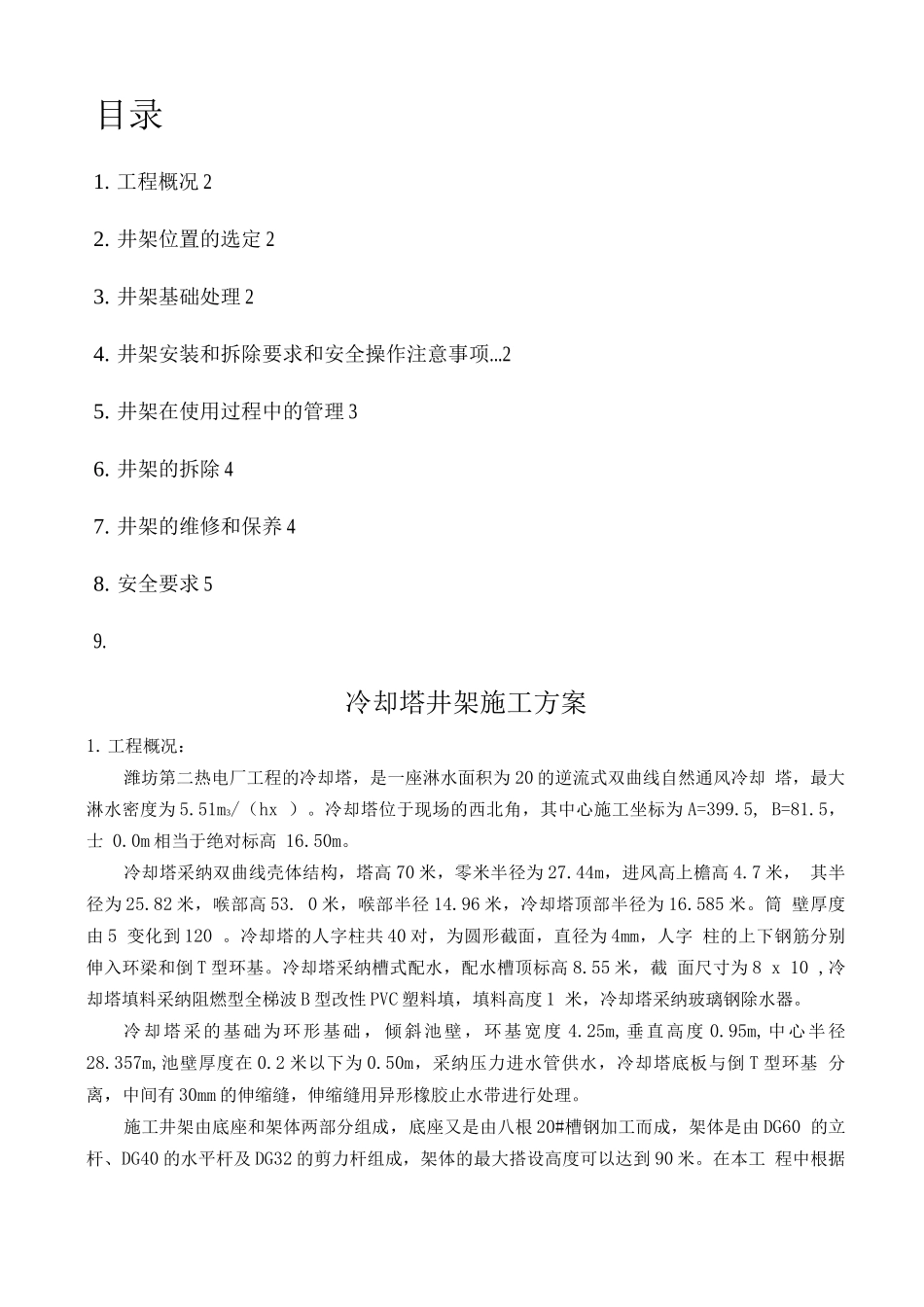

目录1. 工程概况 22. 井架位置的选定 23. 井架基础处理 24. 井架安装和拆除要求和安全操作注意事项...25. 井架在使用过程中的管理 36. 井架的拆除 47. 井架的维修和保养 48. 安全要求 59.冷却塔井架施工方案1.工程概况：潍坊第二热电厂工程的冷却塔，是一座淋水面积为 20 的逆流式双曲线自然通风冷却 塔，最大淋水密度为 5.51m3/（hx ）。冷却塔位于现场的西北角，其中心施工坐标为 A=399.5, B=81.5，士 0.0m 相当于绝对标高 16.50m。冷却塔采纳双曲线壳体结构，塔高 70 米，零米半径为 27.44m，进风高上檐高 4.7 米， 其半径为 25.82 米，喉部高 53. 0 米，喉部半径 14.96 米，冷却塔顶部半径为 16.585 米。筒 壁厚度由 5 变化到 120 。冷却塔的人字柱共 40 对，为圆形截面，直径为 4mm，人字 柱的上下钢筋分别伸入环梁和倒 T 型环基。冷却塔采纳槽式配水，配水槽顶标高 8.55 米，截 面尺寸为 8 x 10 ,冷却塔填料采纳阻燃型全梯波 B 型改性 PVC 塑料填，填料高度 1 米，冷却塔采纳玻璃钢除水器。冷却塔采的基础为环形基础 ，倾斜池壁，环基宽度 4.25m,垂直高度 0.95m,中心半径 28.357m,池壁厚度在 0.2 米以下为 0.50m，采纳压力进水管供水，冷却塔底板与倒 T 型环基 分离，中间有 30mm 的伸缩缝，伸缩缝用异形橡胶止水带进行处理。施工井架由底座和架体两部分组成，底座又是由八根 20#槽钢加工而成，架体是由 DG60 的立杆、DG40 的水平杆及 DG32 的剪力杆组成，架体的最大搭设高度可以达到 90 米。在本工 程中根据冷却塔的施工高度和集合实际需要，本工程的井架的搭设高度为 87.5 米。2. 井架位置位置的选定：根据冷却塔的结构特点，结合施工现场的平面布置情况，将冷却塔施工用井架布置在冷 却塔的北面（详见附图-1 冷却塔施工平面布置图）。由于本井架是采纳整体悬挑式平台，为 了尽量减小平台的重量，距离建筑物的距离不宜过大，因而根据实际情况将井架基础坐落在 冷却塔的环基上。3. 井架的基础处理：冷却塔竖井架是供上人、上料所用，是走向冷却塔顶部的垂直通道和运输线。为了安全 的原因，每 2.5m 设爬梯及休息平台板各一个。井架为九孔，断面尺寸为 2.7mx2.7m，总高 度为87.5m,每 15〜20m 设缆风绳一道，上、下共 5 道缆风绳。在选好井架的搭设位置以后， 将井架基础范围内的回填土进行充分的夯实，保证土方回填的压实系数不小...
